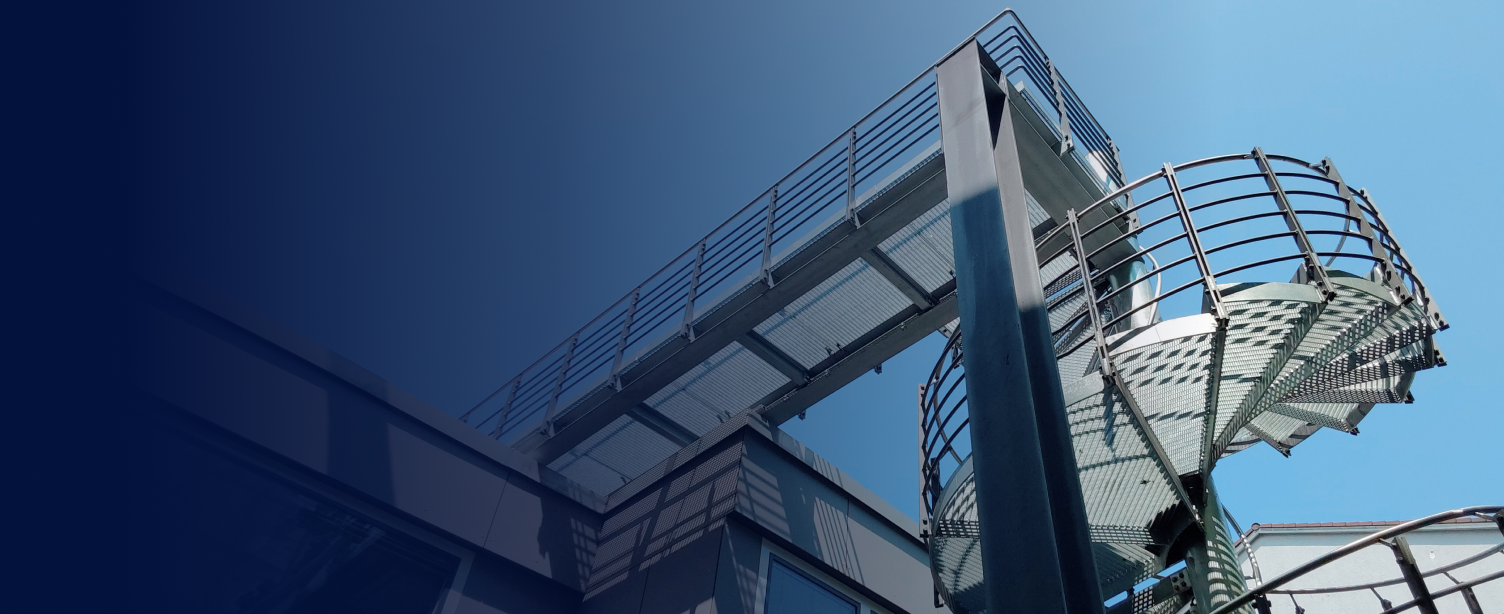

Stalowe Schody w kościele ewangelickim w Monachium

Studium przypadku

Oszczędność połowy kosztów budowy dzięki RFEM - przypadek inżyniera Hippolyte Sagbo

Header | Description

Wyzwanie

W centrum projektu stała optymalizacja statyczna stalowych schodów w kościele ewangelickim w Monachium. Pierwotny projekt był znacznie przewymiarowany, co przełożyło się na szacowane koszty budowy wynoszące 350 000 €. Ponadto dużym wyzwaniem technicznym były naprężenia wynikające ze zmian temperatury. Choć były one uwzględnione w wstępnym wymiarowaniu, to nie zostały rozwiązane w sposób efektywny.

Rozwiązanie

Hippolyte Sagbo wykorzystał Dlubal RFEM do ponownego wymiarowania konstrukcji schodów jako szczegółowego modelu 3D. We ścisłej współpracy z doświadczonym producentem konstrukcji stalowych udało się poprawić detale konstrukcyjne. W szczególności osiągnięto to poprzez zastosowanie otworów podłużnych, aby zminimalizować naprężenia wynikające z wahań temperatur.

Korzyści

Ulepszona dokumentacja: Zoptymalizowany raport w RFEM 6 zwiększa efektywność tworzenia raportów.

Oszczędność kosztów: Optymalizacja konstrukcji stalowych schodów pozwoliła zaoszczędzić ponad 50% kosztów budowy.

Lepsza konstrukcja: Uwzględnienie wpływów temperaturowych i optymalizacje projektu poprawiają nośność i obniżają koszty.

Współpraca: Efektywna współpraca inżynierów i producentów konstrukcji stalowych prowadzi do lepszych i bardziej ekonomicznych wyników.

Wczesna optymalizacja: Wczesna optymalizacja projektu z RFEM prowadzi do lepszych i bardziej ekonomicznych rozwiązań.

Biuro inżynierskie Sagbo, założone przez Dipl.-Ing. Univ. Hippolyte Sagbo, oferuje usługi najwyższej jakości w dziedzinie projektowania konstrukcji oraz kontroli technicznej budynków. Dzięki precyzyjnym obliczeniom i niezawodnemu doradztwu biuro zapewnia efektywną i bezpieczną realizację prywatnych oraz publicznych projektów budowlanych.

Firma SAGBO INGENIEURE

Rodzaj działalności Projektowanie i konsultacje

Branża Konstrukcje betonowe Konstrukcje stalowe Konstrukcje schodów

Obszary zainteresowania Analiza statyczno-wytrzymałościowa

RFEM jako pomost między projektowaniem konstrukcji a praktyką wykonawczą

Kluczowym punktem w tym studium przypadku nie było tylko obliczenie. RFEM posłużył jako interfejs i spoiwo między projektowaniem konstrukcji a budową stalową. Dzięki modelowaniu 3D w RFEM można było połączyć projektowanie i praktykę w jednym wspólnym, solidnym modelu. Oprogramowanie wspierało współpracę w szczególny sposób: konstruktor wniósł doświadczenie konstrukcyjne, projektant konstrukcji mógł bezpośrednio w RFEM sprawdzać warianty w sposób zrozumiały.

W ten sposób wstępne przybliżone obliczenia zostały przekształcone w zoptymalizowane rozwiązanie. Wynik na końcu jest nie tylko bezpieczny, ale przede wszystkim ekonomiczny. Dokładnie to kluczowe osiągnięcie, które klient kojarzy z rozwiązaniami Dlubal.

Optymalizować zamiast tylko udowadniać – Z RFEM w modelu 3D

W przypadku schodów stalowych w kościele Ewangelium wyraźnie ukazała się zaleta szczegółowego obliczenia 3D w RFEM. Obciążenia temperaturowe były uwzględnione zasadniczo, ale prowadziły do niepotrzebnych naprężeń i tym samym do przewymiarowanej konstrukcji.

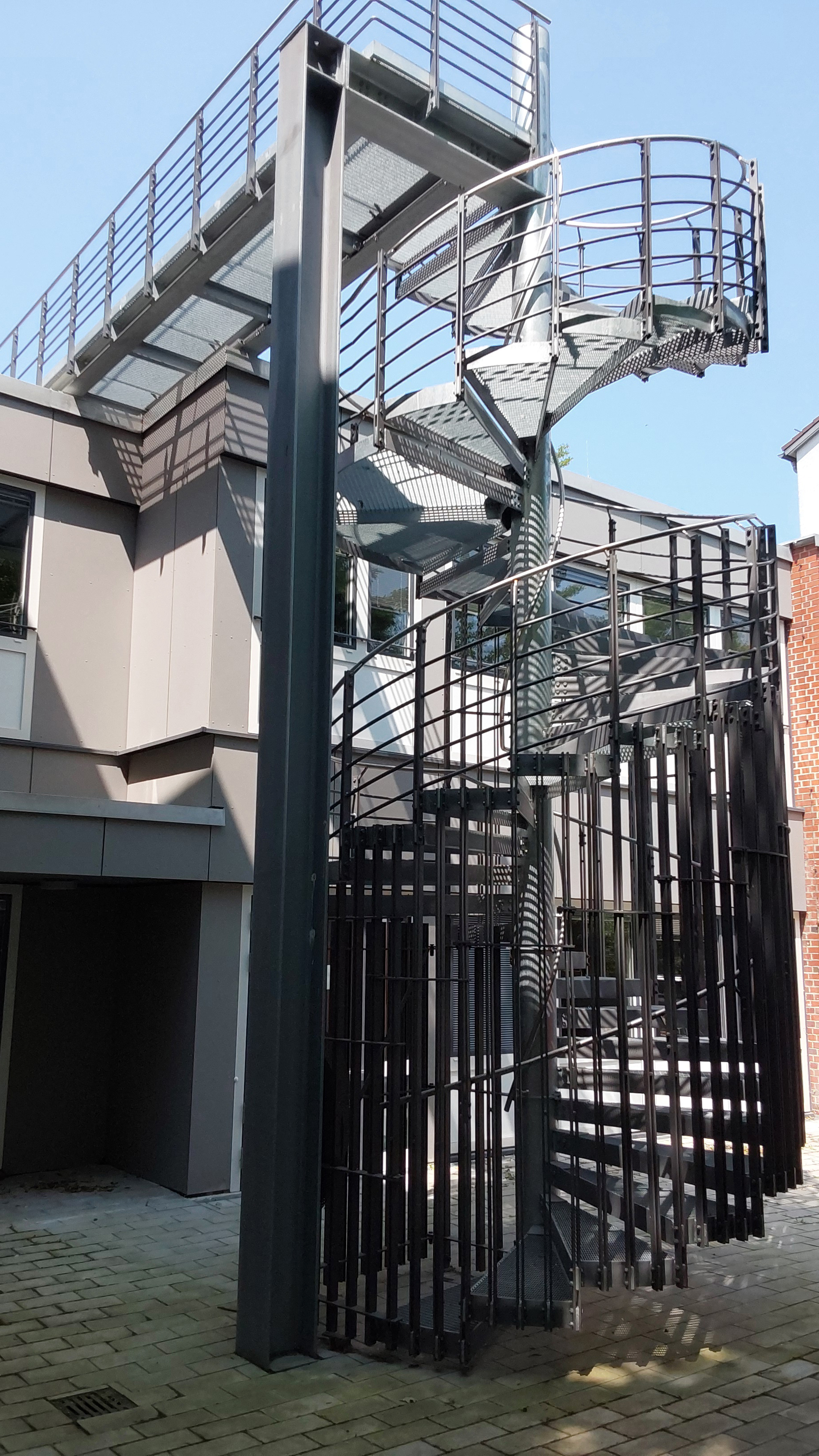

Render koncepcyjny nowoczesnych schodów stalowych, zaprojektowanych przez SAGBO ENGINEERS do wnętrza kościoła ewangelickiego.

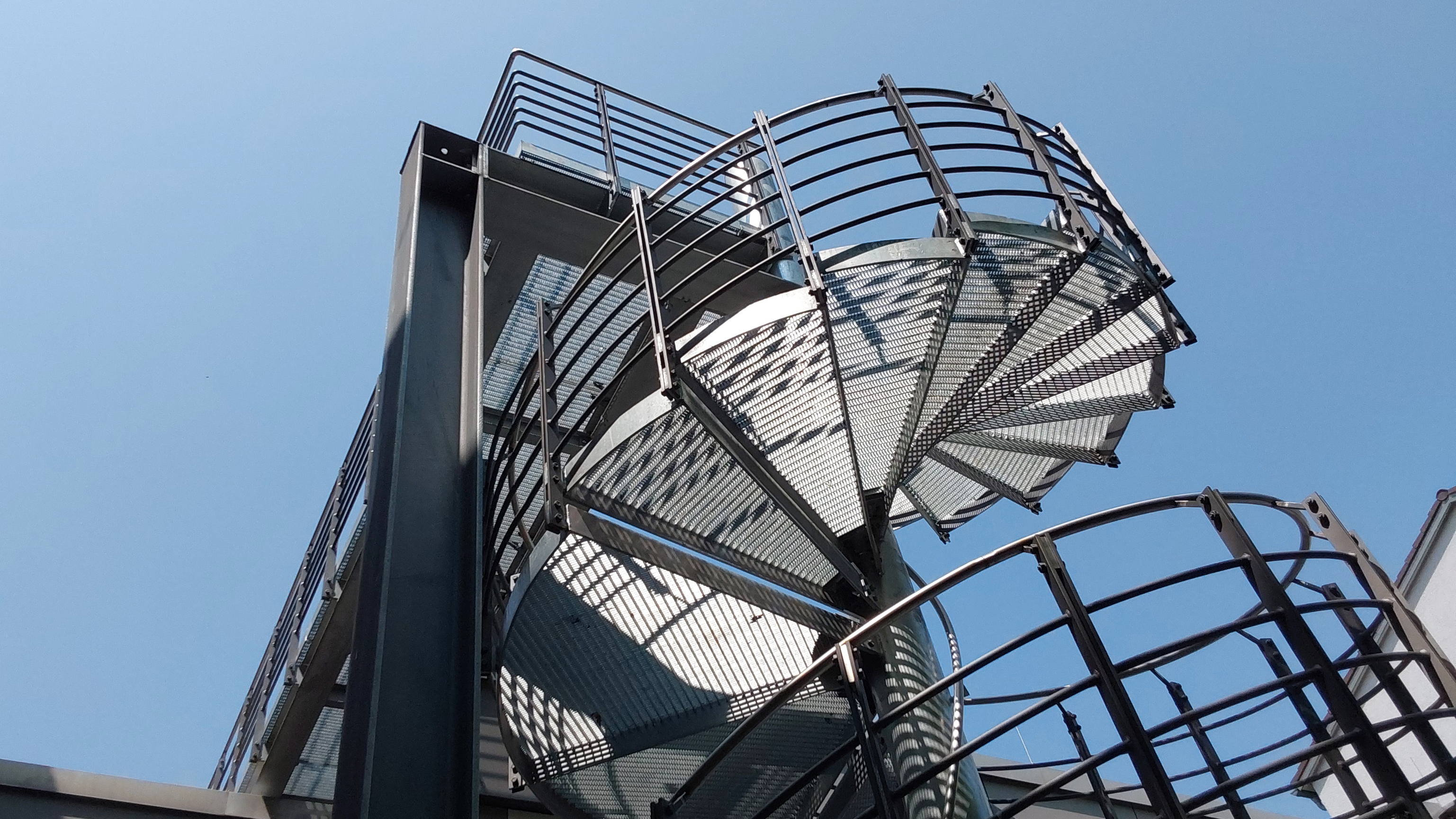

Projekt stalowych schodów dla ewangelickiego kościoła opracowany przez SAGBO ENGINEERS, prezentujący techniki inżynierii konstrukcyjnej.

Dzięki RFEM można było realistycznie odwzorować schody jako system 3D, łącznie z detalami konstrukcyjnymi, takimi jak otwory podłużne, z celem minimalizacji naprężeń wynikających ze zmian temperatury. Ta kombinacja wierności modelowi i dowodzenia z Dlubal uczyniła optymalizację solidną i doprowadziła do jasnego wyniku: Z 350 000 € uzyskano 150 000 € – oszczędność ponad 50% dla inwestora.

Dlubal zwiększa moją wydajność

Korzystam z RFEM i RSECTION ze względu na ich dokładność, wydajność i łatwość obsługi.

Dypl. inż. Univ. Hippolyte Sagbo SAGBO INGENIEURE

Obejrzyj wideo

Ważne funkcje podstawowe: Protokół drukowania i przekazywanie obciążeń (przejęcie reakcji podporowych)

Poza takimi projektowymi dźwigniami, RFEM przynosi klientowi przede wszystkim w codziennej pracy wyraźną korzyść: Powtarzające się zadania są wykonywane szybciej, bardziej znormalizowane i z mniejszym nakładem pracy manualnej. Dwie funkcje stoją tutaj na pierwszym planie:

Protokół drukowania (RFEM 6): Klient pracuje z standardowym plikiem RFEM, który zawiera wstępnie zdefiniowany protokół drukowania (np. dla stropów) i używa tego szablonu wielokrotnie – na przykład dla płyt żelbetowych. W RFEM 6 protokół jest według klienta znacznie bardziej efektywny niż wcześniej, co przyśpiesza i czyni dokumentację spójną.

Przekazywanie obciążeń / „przejęcie reakcji podporowych“: Dla niego ta funkcja jest prawdziwym oszczędzaczem czasu, ponieważ automatyzuje kroki, które normalnie trzeba byłoby wykonywać „kilka godzin“ ręcznie. Dzięki temu przekazywanie obciążeń między modelami/systemami składowymi jest znacznie wygodniejsze – a przepływ pracy pozostaje szybki i łatwy do śledzenia.
