Стальной паркинг в Челаковицах – проектирование и оценка конструкции в RFEM

Студенческая работа посвящена проектированию двухэтажной стальной конструкции паркинга с размерами в плане 47,62 × 24,5 м в программе Dlubal RFEM.

Автор	Irina Okilova
Университет	ЧВУТ \| Факультет строительный, Чешская Республика

Конструктивная система и фундаменты

Несущая конструкция состоит из системы колонн HEA 500, сварных ригелей I800/250 пролетом 16,5 м и элементов жесткости из круглых труб. С обеих сторон основной части запроектированы навесы, примыкающие к главной несущей конструкции. Торцевая стена решена колоннами HEA 220 с горизонтальными балками IPE 300. Вертикальная конструкция опирается на базы колонн из неармированного бетона C20/25 с шарнирно установленными стальными опорными плитами, закрепленными с помощью 4×M16 и сдвиговых упоров HEB 120 и HEB 180.

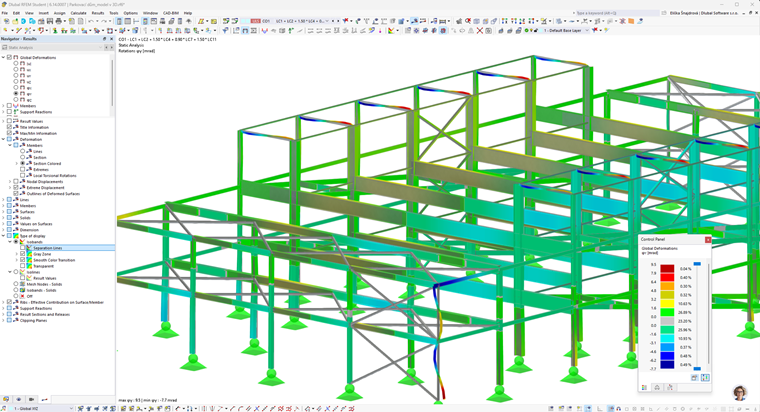

Модель парковочного дома из стальных конструкций по расчёту Ирины Окиловой в программном обеспечении RFEM.

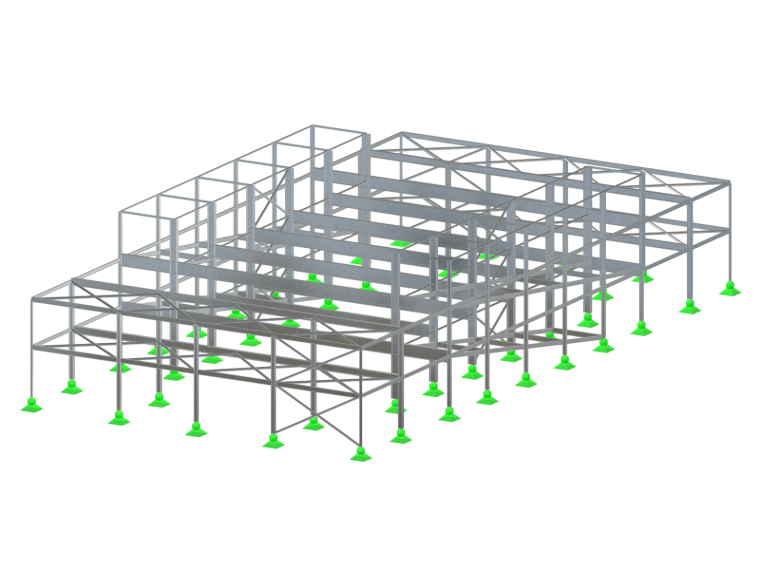

Стальная конструкция паркинга в Челаковице

Связи и пространственная жесткость

Пространственная жесткость конструкции обеспечивается системой вертикальных связей в продольных и поперечных стенах объекта. В продольном направлении связи размещены в центральной ячейке и образованы диагональными и горизонтальными стержнями из круглых труб TR 121×10 мм и TR 101,6×5 мм на трех уровнях по высоте. В поперечном направлении связи установлены между торцевыми колоннами крайней области. Полный расчёт конструкций был выполнен в программе Dlubal RFEM.

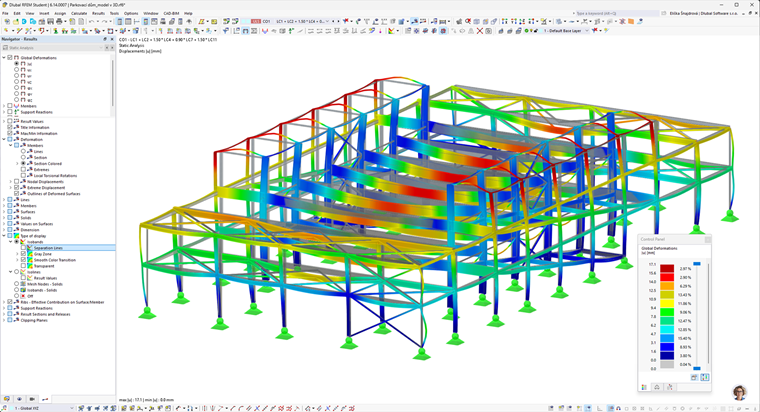

3D-модель двухэтажного стального каркаса паркинга CVUT в Челаковицах.

Стальная конструкция паркинга с деталями строительных элементов

Студенческая работа, представленная на конкурсе Dlubal Talent ČVUT 2026

;
