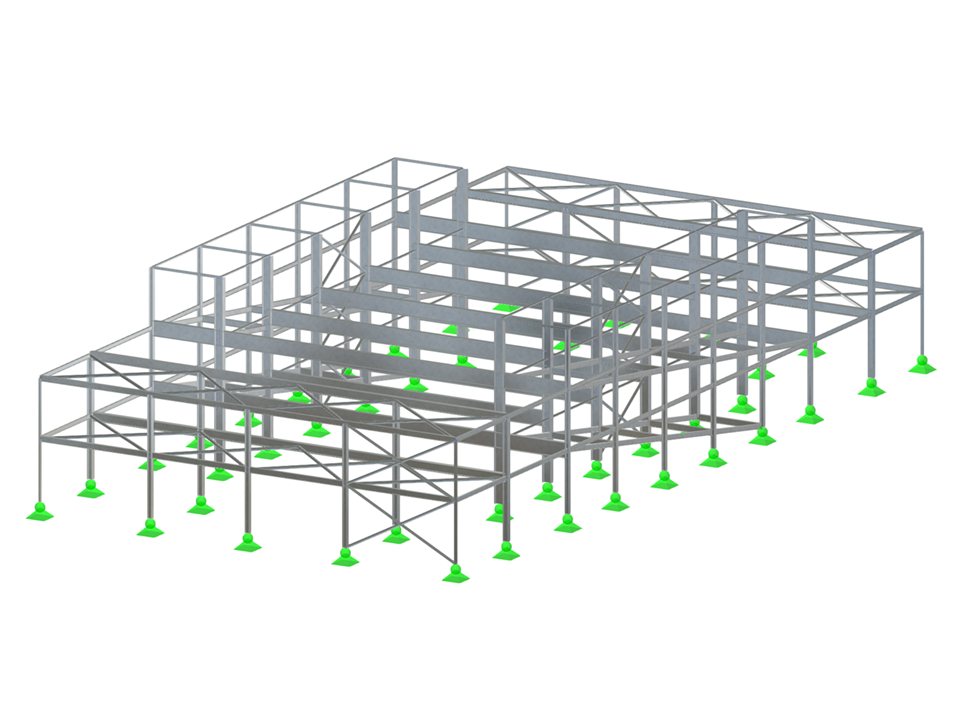

Стальной паркинг в Челаковице представляет собой продуманно спроектированную двухэтажную конструкцию с размерами в плане 47,62 × 24,5 м и общей высотой 9,4 м. Несущая система состоит из рам из HEA 500 и сварных ригелей, дополненных торцевыми стенами из HEA 220 и горизонтальными балками IPE 300. Конструкция также включает навесы, примыкающие к основной части, а пространственную жесткость обеспечивают связи из круглых труб. Автором модели является Ирина Окилова с кафедры стальных, деревянных и стеклянных конструкций ЧВУТ в Праге. Работа участвует в конкурсе Dlubal Talent ČVUT.
Стальная конструкция паркинга
| Количество узлов | 290 |
| Количество линий | 439 |
| Количество стержней | 356 |
| Количество поверхностей | 41 |
| Количество тел | 0 |
| Количество загружений | 12 |
| Количество сочетаний нагрузок | 22 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 104,827 t |
| Размеры (метрические) | 24,500 x 9,760 x 47,620 m |
| Размеры (имперские) | 80.38 x 32.02 x 156.23 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
