Stahlparkhaus in Čelákovice – Bemessung und Bewertung der Konstruktion in RFEM

Studentská práce řeší návrh dvoupodlažní ocelové konstrukce parkovacího domu o půdorysných rozměrech 47,62 × 24,5 m v programu Dlubal RFEM.
Autor
Irina Okilova
Universität
Technische Universität Prag | Fakultät für Tragwerk, Tschechische Republik

Konstruktionssystem und Gründungen

Die Tragstruktur besteht aus einem System von Stützen HEA 500, geschweißten Riegeln I800/250 mit einer Stützweite von 16,5 m und Versteifungselementen aus Rundrohren. Auf beiden Seiten des Hauptteils sind Vordächer angeordnet, die an die Haupttragstruktur anschließen. Die Giebelwand wird durch Stützen HEA 220 mit Waagebalken IPE 300 gelöst. Die vertikale Struktur ist auf Einzelfundamenten aus unbewehrtem Beton C20/25 gegründet, mit gelenkig gelagerten Stützenfüßen, verankert mit 4×M16 und Schubdübeln HEB 120 und HEB 180.

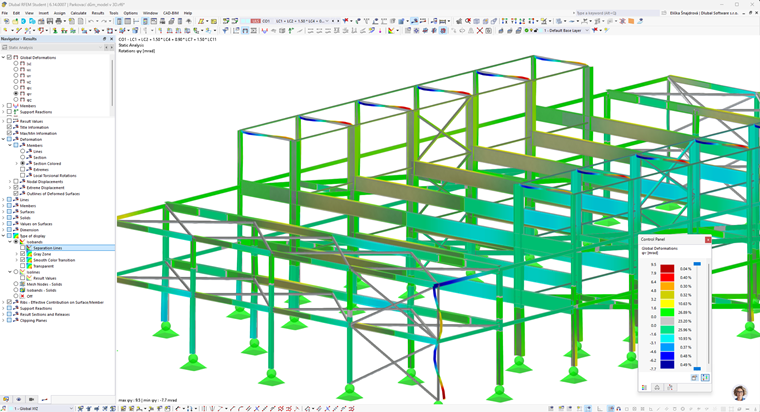

Modell eines Parkhauses aus Stahlkonstruktionen nach dem Entwurf von Irina Okilová im RFEM-Programm.

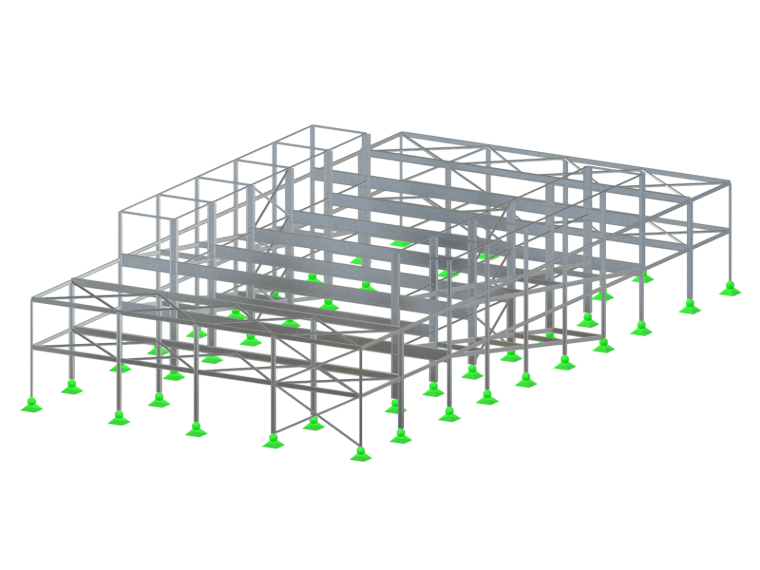

Stahlkonstruktion Parkhaus in Čelákovice

Verband und räumliche Steifigkeit

Die räumliche Steifigkeit der Konstruktion wird durch ein System vertikaler Verbände in den Längs- und Querwänden des Objekts gewährleistet. In Längsrichtung sind die Verbände im mittleren Feld angeordnet und bestehen aus Diagonal- und Horizontalstäben aus Rundrohren TR 121×10 mm und TR 101,6×5 mm in drei Höhenebenen. In Querrichtung sind die Verbände zwischen den Giebelstützen des Randfeldes montiert. Die gesamte statische Berechnung wurde mit dem Programm Dlubal RFEM durchgeführt.

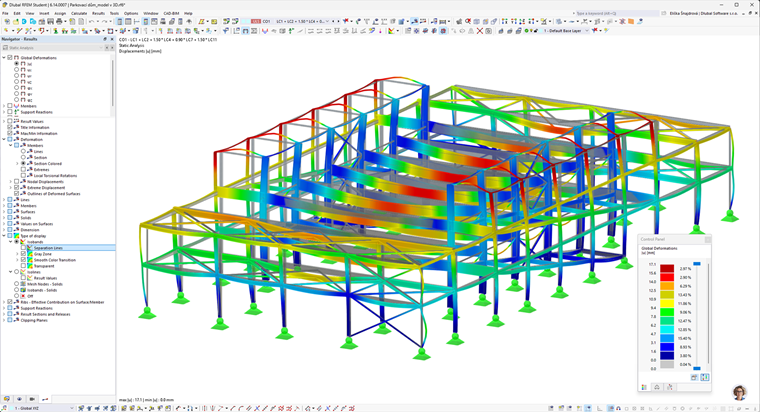

3D-Modell der zweigeschossigen Stahlkonstruktion des Parkhauses der Tschechischen Technischen Universität in Čelákovice.
Stahlkonstruktion Parkhaus mit Bauteildetails

Studentenarbeit eingereicht im Rahmen des Wettbewerbs Dlubal Talent ČVUT 2026

;
