Estacionamento Coberto em Aço em Čelákovice – Dimensionamento e Avaliação da Estrutura no RFEM

Trabalho académico aborda o dimensionamento de uma estrutura de aço de dois pisos de um estacionamento coberto com dimensões em planta de 47,62 × 24,5 m no programa Dlubal RFEM.

Autor	Irina Okilova
Universidade	ČVUT \| Faculdade de Engenharia Civil, República Checa

Sistema estrutural e fundações

A estrutura de suporte é constituída por um sistema de pilares HEA 500, vigas transversais soldadas I800/250 com um vão de 16,5 m e elementos de contraventamento em tubos circulares. Em ambos os lados da parte principal, foram projetados abrigos que se ligam à estrutura de suporte principal. A parede de empena é resolvida com pilares HEA 220 e vigas horizontais IPE 300. A estrutura vertical assenta em fundações isoladas de betão simples C20/25 com bases de aço articuladas, fixadas com 4×M16 e batentes de corte HEB 120 e HEB 180.

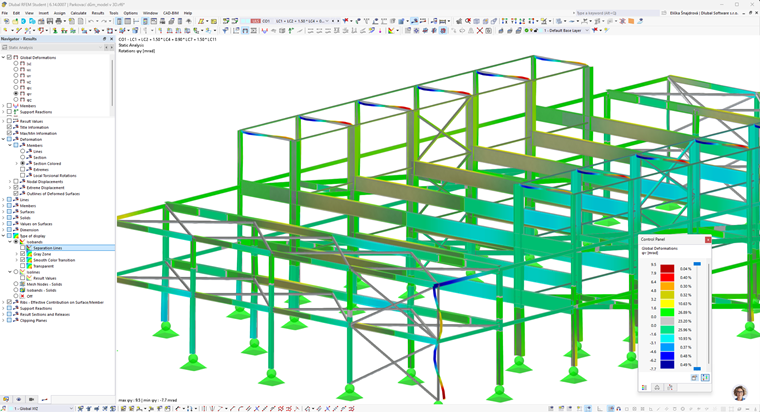

Modelo de estacionamento coberto em estrutura de aço segundo o dimensionamento de Irina Okilová no programa RFEM.

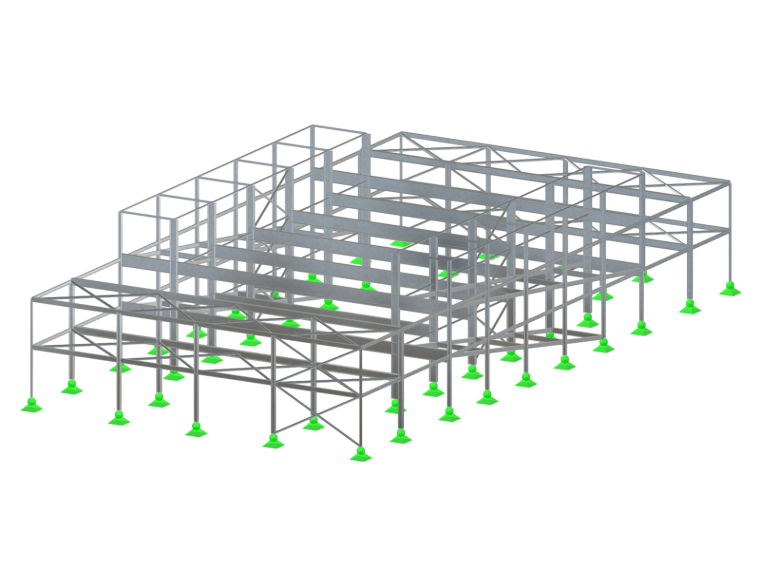

Estrutura de aço do estacionamento coberto em Čelákovice

Contraventamento e rigidez espacial

A rigidez espacial da estrutura é garantida por um sistema de contraventamentos verticais nas paredes longitudinais e transversais do edifício. Na direção longitudinal, os contraventamentos estão localizados no tramo central e são formados por barras diagonais e horizontais em tubos circulares TR 121×10 mm e TR 101,6×5 mm em três níveis de altura. Na direção transversal, os contraventamentos são instalados entre os pilares da empena do tramo extremo. Todo o cálculo estrutural foi realizado no programa Dlubal RFEM.

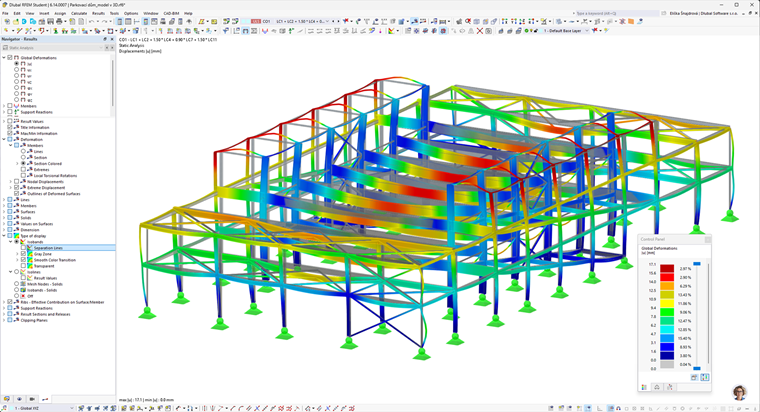

Modelo 3D da estrutura de aço de dois andares do estacionamento da ČVUT em Čelákovice.

Estrutura de aço de estacionamento coberto com detalhes de elementos portantes

Trabalho de estudante classificado no concurso Dlubal Talent ČVUT 2026

;
