Čelákovice 钢结构停车场 - 在 RFEM 中进行结构评估

学生作业利用 Dlubal RFEM 程序设计一座平面尺寸为 47.62 × 24.5 米的两层钢结构停车场。

作者	Irina Okilova
大学	ČVUT \| 土木工程学院，捷克共和国

结构系统与基础

主承重结构由 HEA 500 柱、跨度为 16.5 m 的焊接 I800/250 梁以及由圆管构成的支撑构件组成。主体两侧设计有与主承重结构相连的雨棚。山墙采用 HEA 220 柱和 IPE 300 水平梁。竖向结构支承在 C20/25 素混凝土基础上，基础配有铰接钢柱脚，采用 4×M16 锚固，并设有 HEB 120 和 HEB 180 抗剪键。

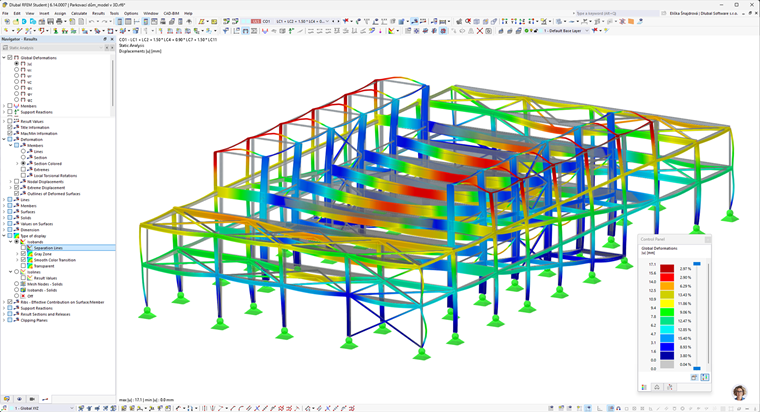

根据 Irina Okilová 在 RFEM 软件中的设计所建的钢结构停车场模型。

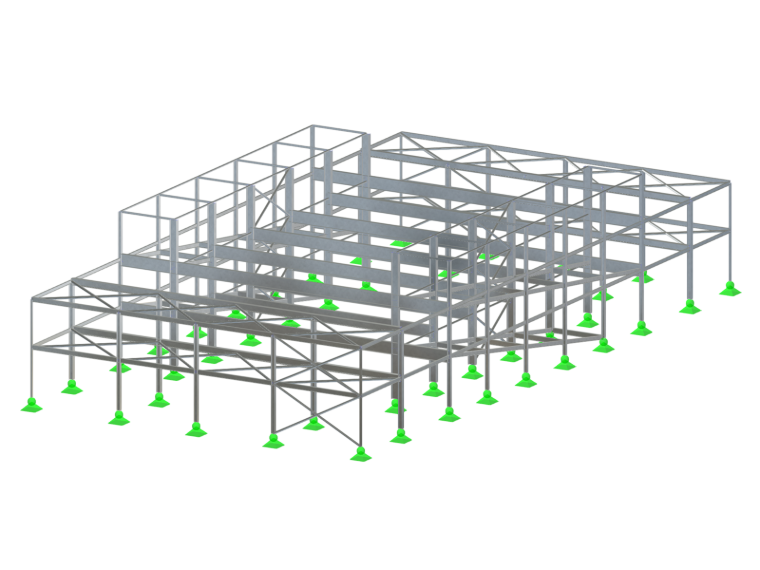

Č拉科维采停车场钢结构

支撑与空间刚度

结构的空间刚度通过沿建筑物纵向和横向墙体布置的竖向支撑系统来保证。在纵向，支撑布置在中间的柱距内，由圆管 TR 121×10 mm 和 TR 101.6×5 mm 组成的斜腹杆及水平杆件构成，共设三个高度层。在横向，支撑设置在最边跨的山墙柱之间。整个结构分析在 Dlubal RFEM 软件中进行。

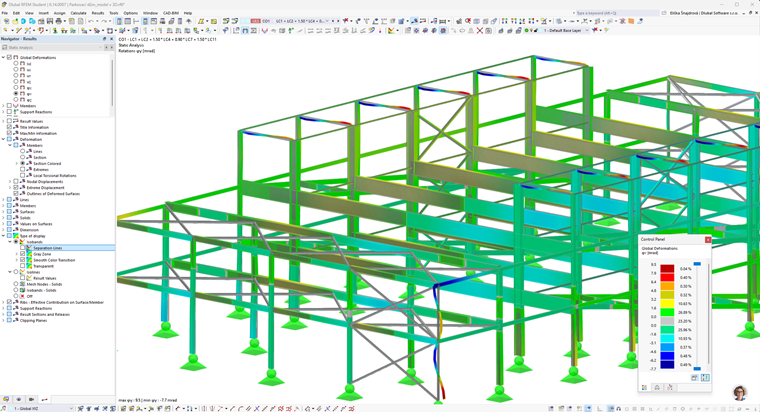

停车场钢结构及结构构件详细

入围 2026 年 CVUT Dlubal Talent 竞赛的学生作品

;
