Stalowy dom parkingowy w Čelakovicach – projektowanie i ocena konstrukcji w RFEM

Praca studencka dotyczy projektu dwupoziomowej konstrukcji stalowej parkingu wielopoziomowego o wymiarach w rzucie 47,62 × 24,5 m w programie Dlubal RFEM.

Autor	Irina Okilova
Uniwersytet	Politechnika Czeska w Pradze \| Wydział Inżynierii Lądowej, Republika Czeska

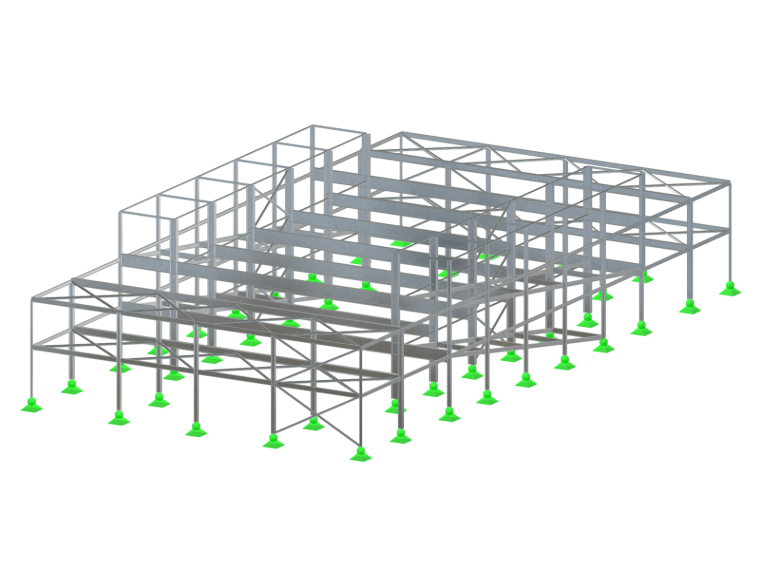

Konstrukcja stalowa dwupoziomowego parkingu wielopoziomowego, 47,62 × 24,5 m, wysokość 9,4 m, Čelákovice. Nachylenie skośne 1,75 %, ramy HEA 500.

Konstrukcja stalowa parkingu wielopoziomowego w Čelákovicích

System konstrukcyjny i fundamenty

Konstrukcja nośna składa się z układu słupów HEA 500, spawanych rygli I800/250 o rozpiętości 16,5 m oraz elementów stężających z rur okrągłych. Po obu stronach głównej części zaprojektowano wiaty łączące się z główną konstrukcją nośną. Ściana szczytowa wykonana jest ze słupów HEA 220 z poziomymi belkami IPE 300. Konstrukcja pionowa opiera się na podstawach słupów z betonu niezbrojonego C20/25 z podporami przegubowymi stalowych stóp, kotwionymi za pomocą 4×M16 i kołkami rozporowymi HEB 120 oraz HEB 180.

Model parkingu wielopoziomowego z konstrukcji stalowych według projektu Iriny Okilovej w Programie RFEM.

Konstrukcja stalowa parkingu wielopoziomowego w Čelákovicach

Stężenia i sztywność przestrzenna

Sztywność przestrzenną konstrukcji zapewnia układ stężeń pionowych w ścianach podłużnych i poprzecznych obiektu. W kierunku podłużnym stężenia znajdują się w polu środkowym i tworzą je pręty ukośne oraz poziome z rur okrągłych TR 121×10 mm i TR 101,6×5 mm na trzech poziomach wysokości. W kierunku poprzecznym stężenia umieszczono między słupami szczytowymi skrajnego pola. Wszystkie obliczenia statyczne wykonano w programie Dlubal RFEM.

Model 3D dwupiętrowej stalowej konstrukcji parkingu ČVUT w Čelákovicach.

Konstrukcja stalowa parkingu wielopoziomowego ze szczegółami elementów konstrukcyjnych

Praca studencka zgłoszona do konkursu Dlubal Talent ČVUT 2026

;
