Ocelový parkovací dům v Čelákovicích – návrh a posouzení konstrukce v RFEM

Studentská práce řeší návrh dvoupodlažní ocelové konstrukce parkovacího domu o půdorysných rozměrech 47,62 × 24,5 m v programu Dlubal RFEM.

Autor	Irina Okilova
Univerzita	ČVUT \| Fakulta stavební, Česká republika

Konstrukční systém a základy

Nosná konstrukce je tvořena soustavou sloupů HEA 500, svařovaných příčlí I800/250 o rozpětí 16,5 m a ztužujících prvků z kruhových trubek. Na obou stranách hlavní části jsou navrženy přístřešky navazující na hlavní nosnou konstrukci. Štítová stěna je řešena sloupy HEA 220 s vodorovnými nosníky IPE 300. Svislá konstrukce je založena na základových patkách z prostého betonu C20/25 s kloubově uloženými ocelovými patkami kotvenými pomocí 4×M16 a smykovými zarážkami HEB 120 a HEB 180.

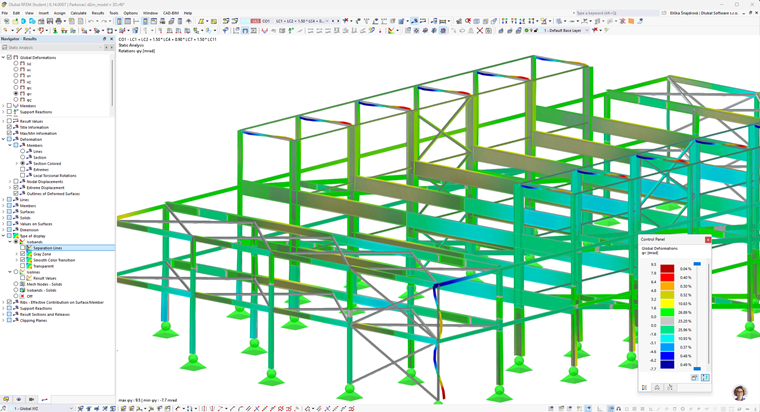

Model parkovacího domu z ocelových konstrukcí podle návrhu Iriny Okilové v programu RFEM.

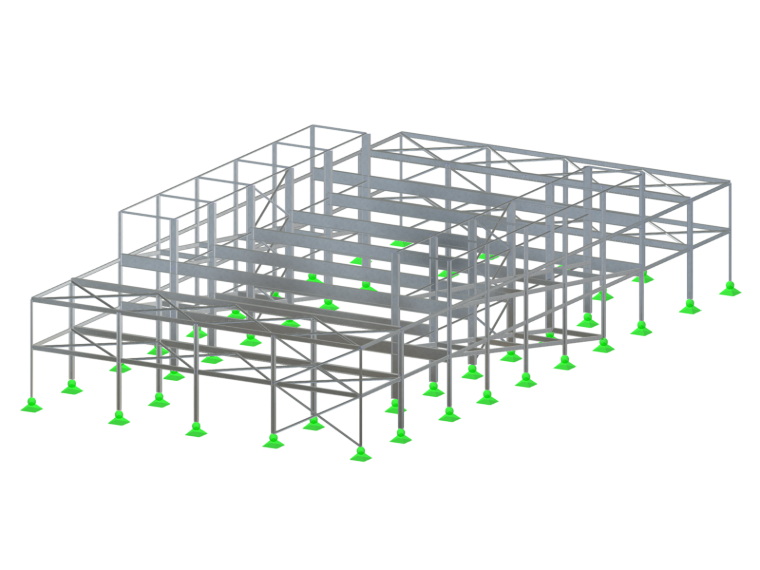

Ocelová konstrukce parkovacího domu v Čelákovicích

Ztužení a prostorová tuhost

Prostorová tuhost konstrukce je zajištěna soustavou svislých ztužidel v podélných i příčných stěnách objektu. V podélném směru jsou ztužidla umístěna v centrálním poli a tvoří je diagonální a vodorovné pruty z kruhových trubek TR 121×10 mm a TR 101,6×5 mm ve třech výškových úrovních. V příčném směru jsou ztužidla osazena mezi štítovými sloupy krajního pole. Celý statický výpočet byl proveden v programu Dlubal RFEM.

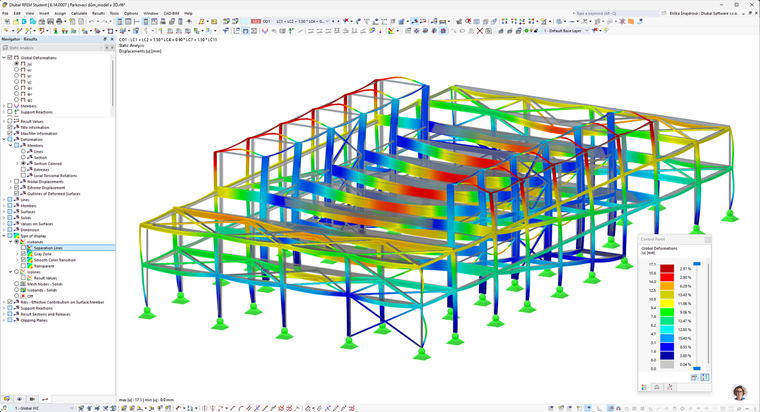

3D model dvoupodlažní ocelové konstrukce parkovacího domu ČVUT v Čelákovicích.

Ocelová konstrukce parkovacího domu s detaily nosných prvků

Studentská práce zařazená v soutěži Dlubal Talent ČVUT 2026

;
