Edificio de estacionamiento de acero en Čelákovice – cálculo y evaluación de la estructura en RFEM

El trabajo de estudiante aborda el diseño de una estructura de acero de dos plantas de un aparcamiento con dimensiones en planta de 47,62 × 24,5 m en el programa Dlubal RFEM.

Autor	Irina Okilova
Universidad	ČVUT \| Facultad de Ingeniería Civil, República Checa

Estructura de acero de un aparcamiento de dos plantas, 47,62 × 24,5 m, altura 9,4 m, Čelákovice. Pendiente inclinada 1,75 %, pórticos HEA 500.

Estructura de acero de un aparcamiento en Čelákovicích

Sistema estructural y cimentación

La estructura portante está formada por un sistema de pilares HEA 500, vigas soldadas I800/250 con una luz de 16,5 m y elementos de arriostramiento de tubos circulares. En ambos lados de la parte principal se han diseñado refugios que se unen a la estructura portante principal. La pared del hastial está formada por pilares HEA 220 con vigas horizontales IPE 300. La estructura vertical se apoya en bases de pilar de hormigón en masa C20/25 con placas de anclaje de acero articuladas fijadas con 4×M16 y topes de cortante HEB 120 y HEB 180.

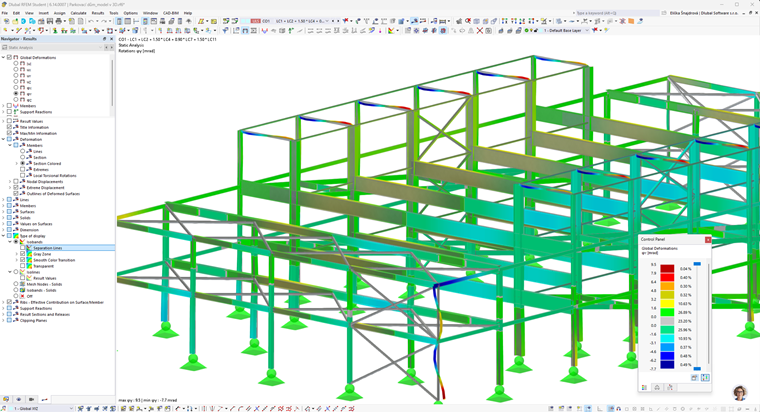

Modelo de un Aparcamiento de estructura de acero según el cálculo de Irina Okilová en el Programa RFEM.

Estructura de acero de aparcamiento en Čelákovice

Arriostramiento y rigidez espacial

La rigidez espacial de la estructura está garantizada por un sistema de arriostramientos verticales en las paredes longitudinales y transversales del edificio. En dirección longitudinal, los arriostramientos están ubicados en el vano central y están formados por barras diagonales y horizontales de tubos circulares TR 121×10 mm y TR 101,6×5 mm en tres niveles de altura. En dirección transversal, los arriostramientos están instalados entre los pilares del hastial del vano extremo. Todo el análisis estructural se realizó en el programa Dlubal RFEM.

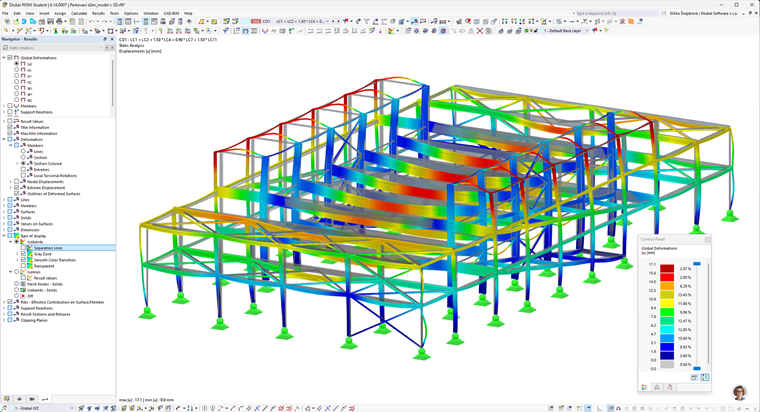

Modelo 3D de una estructura de acero de dos pisos del estacionamiento de la ČVUT en Čelákovice.

Estructura de acero de aparcamiento con detalles de barras estructurales

Trabajo de estudiante presentado en el concurso Dlubal Talent ČVUT 2026

;
