Ввод промежуточных боковых опор для боковой опоры стержней и блоков стержней

Условия опирания балки, подверженной изгибу, необходимы для ее устойчивости к продольному изгибу с кручением. Если, например, однопролетная балка поддерживается сбоку в середине пролета, можно предотвратить прогиб сжатой полки и обеспечить двухволновую собственную форму. Эта дополнительная мера значительно увеличивает критический момент потери устойчивости плоской формы изгиба. В дополнительных модулях для расчета стержней можно с помощью окна вводных данных «Промежуточные опоры» задать на стержне различные типы боковых опор.

Различия между узловой опорой и промежуточной опорой

Различия между этими двумя вариантами можно найти только во вводе. Как правило, промежуточную опору можно задать только между начальной и конечной точками стержня. На данном этапе нет необходимости разделять стержень, и можно быстро ввести несколько одинаковых промежуточных опор.

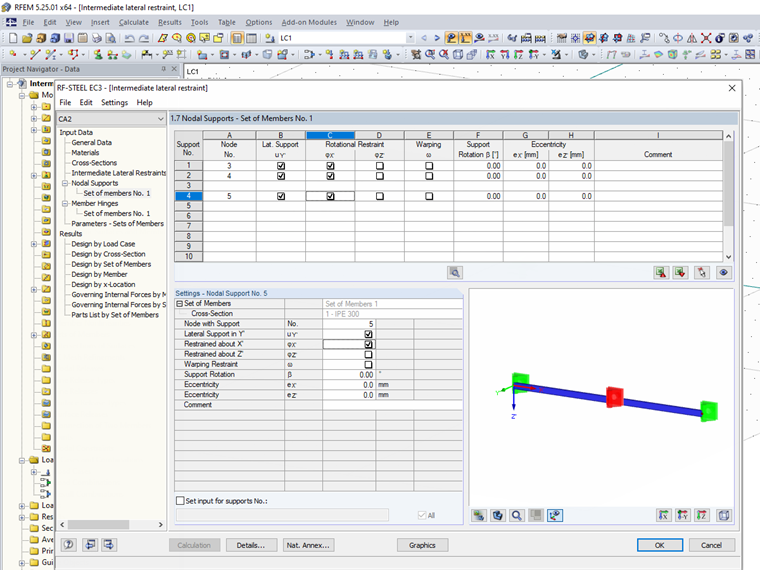

Узловая опора всегда определяется на узле. Следовательно, для определения опоры стержень должен быть разделен на данном этапе. Влияние промежуточной опоры в направлении y и узловой опоры с защемлением uy идентично в расчете.

Тем не менее, узловая опора предлагает больше возможностей для пользовательского ввода, чем промежуточная опора, в зависимости от дополнительного модуля. В большинстве дополнительных модулей промежуточная опора применяется как вилочная опора с ограничением бокового смещения и ограничением вращения вокруг продольной оси. Однако в дополнительных модулях RF-/STEEL EC3 и RF-/STEEL AISC можно различать шарнирную опору на верхнем или нижнем фланце, вилочную опору или заданную пользователем боковую опору.

Выбор варианта ввода

В зависимости от формата расчета можно указать определенный вариант ввода. Таким образом, узловые опоры не предлагаются в дополнительном модуле RF-/STEEL EC3 для метода эквивалентных стержней, поскольку граничные условия определяются расчетными длинами. В результате можно использовать только промежуточную опору. Узловые опоры и промежуточные опоры доступны для расчета по общему методу или с помощью RF-/STEEL Warping Torsion. Затем они используются в зависимости от того, определен ли узел в основной модели или нет. Некоторые дополнительные модули, такие как RF-/ALUMINUM, предлагают выбор между стержневым вводом с промежуточными опорами или набором стержневых вводов для узловых опор.

Пример

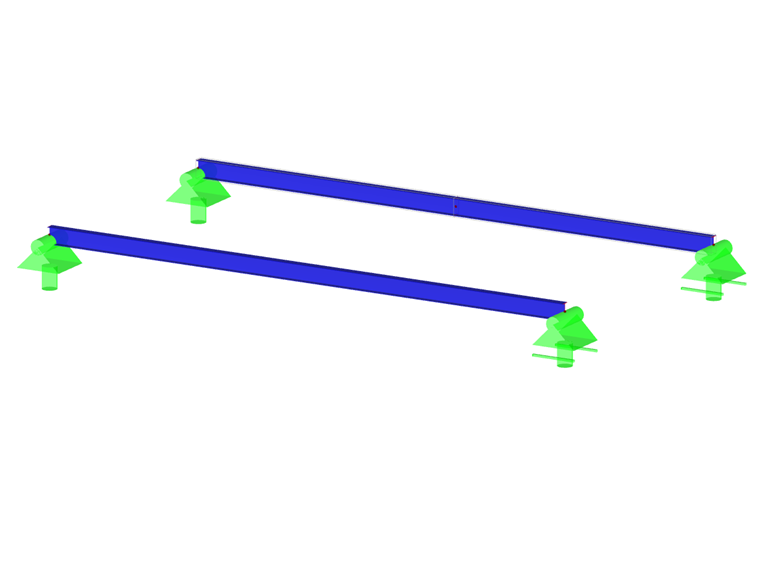

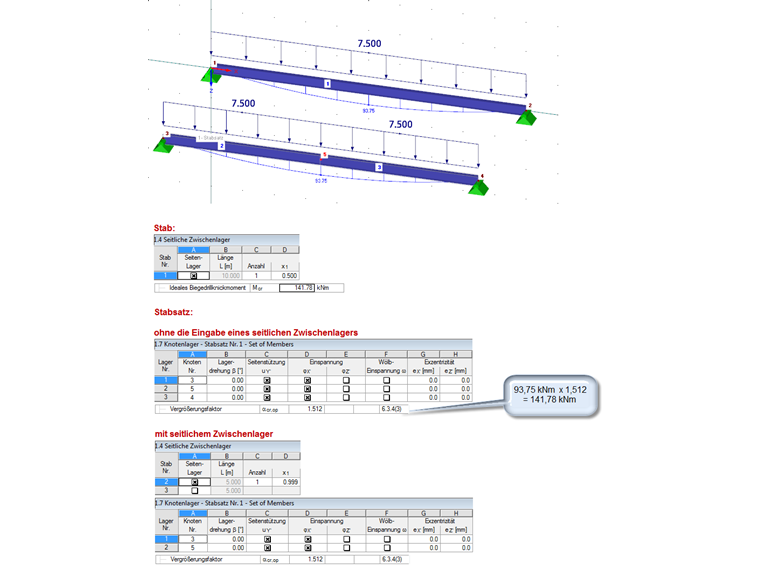

Для однопролетной балки расчет продольного изгиба на кручение в модуле RF-STEEL EC3 выполняется с помощью метода эквивалентных стержней и промежуточной опоры в середине, и сравнивается с расчетом по общему методу и центральной узловой опоре.

Ожидаемые результаты двухволновой формы колебаний для обоих вариантов ввода.
