Introducción de coacciones laterales intermedias para el apoyo lateral de barras y conjuntos de barras

Las condiciones de apoyo de una viga sometida a flexión son esenciales para su resistencia al pandeo lateral. Si, por ejemplo, una viga de vano simple se mantiene lateralmente en el medio del vano, se puede evitar la flecha del ala comprimida y se puede aplicar un modo propio de dos ondas. El momento crítico de pandeo lateral aumenta significativamente con esta medida adicional. En los módulos adicionales para el cálculo de barras, se pueden definir diferentes tipos de apoyos laterales en una barra utilizando la ventana de entrada "Apoyos intermedios".

Diferencias entre el apoyo en nudo y el apoyo intermedio

Las diferencias entre estas dos variantes solo se pueden encontrar en la entrada. En general, sólo se puede definir un apoyo intermedio entre los puntos inicial y final de una barra. No es necesario dividir la barra en este punto, y puede introducir rápidamente varios apoyos intermedios similares.

Introducción de la coacción lateral intermedia en el centro de la barra 1

Un apoyo en nudo siempre se define en un nudo. Por lo tanto, la barra se debe dividir en este punto para definir el apoyo. El efecto de un apoyo intermedio en la dirección y y un apoyo en nudo con una coacción de uy es idéntico en el cálculo.

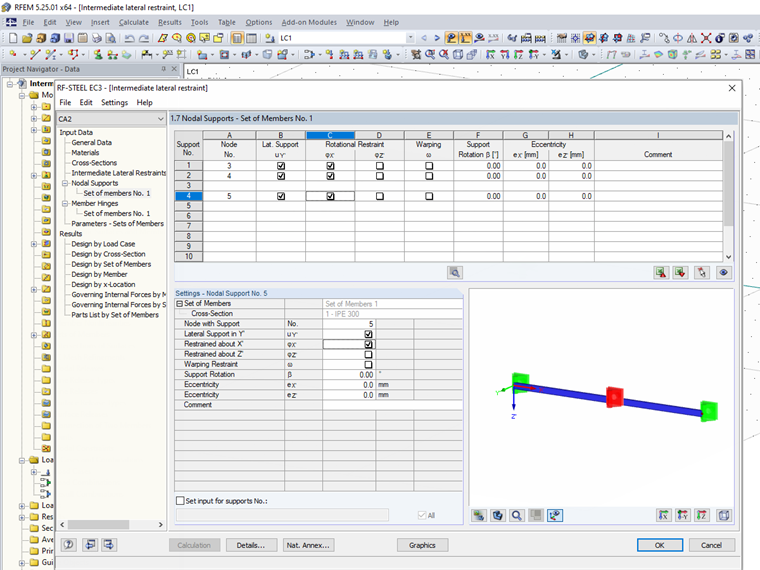

Introducción del apoyo en nudo en el centro de la barra

Sin embargo, el soporte en nudo ofrece más opciones para la entrada definida por el usuario que el soporte intermedio, dependiendo del módulo adicional. En la mayoría de los módulos adicionales, el apoyo intermedio se aplica como un apoyo de la horquilla con una coacción del desplazamiento lateral y una coacción al giro alrededor del eje longitudinal. Sin embargo, en los módulos adicionales RF-/STEEL EC3 y RF-/STEEL AISC, también es posible distinguir entre un apoyo articulado en el ala superior o inferior, un apoyo de la horquilla o un apoyo lateral definido por el usuario.

Selección de la opción de entrada

Dependiendo del formato de diseño, se puede especificar una determinada opción de entrada. Por lo tanto, los apoyos en nudos no se ofrecen en el módulo adicional RF-/STEEL EC3 para el método de barra equivalente, porque las condiciones de contorno se definen por las longitudes eficaces. Como resultado, solo es posible usar el apoyo intermedio. Los apoyos en nudo y los apoyos intermedios están disponibles para los diseños según el Método General o con RF-/STEEL Warping Torsion. Luego se usan dependiendo de si un nudo ya está definido en el modelo principal o no. Algunos módulos adicionales, como RF-/ALUMINIUM, ofrecen la posibilidad de elegir entre una entrada tipo barra con apoyos intermedios o un conjunto de entradas tipo barra para apoyos en nudo.

Opción de selección para entrada similar a barra en RF-/ALUMINIUM

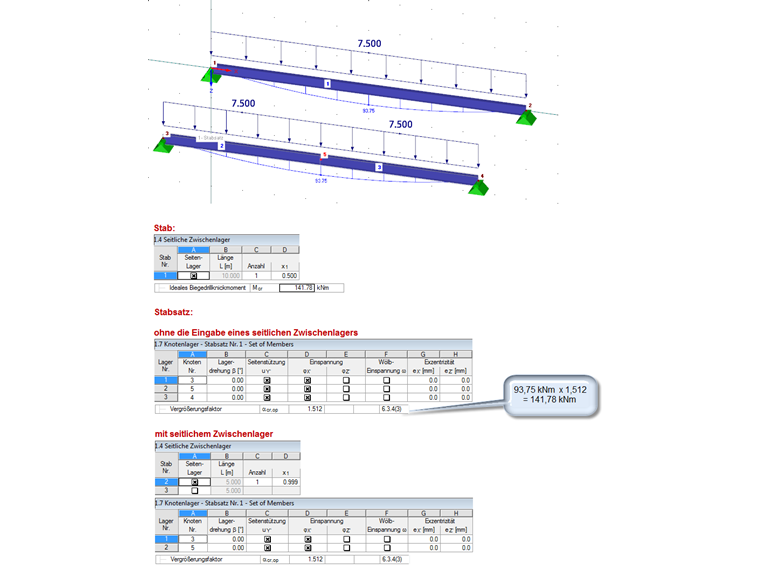

Ejemplo

Para una viga de un solo vano, el análisis de pandeo lateral en RF-STEEL EC3 se realiza con el método de barra equivalente y un apoyo intermedio en el medio, y se compara con un cálculo según el método general y un apoyo en nudo central.
