Warunki podparcia belki poddanej zginaniu są istotne ze względu na jej wytrzymałość na wyboczenie skrętne. Jeżeli, na przykład, belka jednoprzęsłowa jest trzymana bocznie w środku przęsła, można zapobiec ugięciu ściśniętego pasa i wymusić tryb własny dwufalowy. Dzięki temu dodatkowemu pomiarowi krytyczny moment wyboczeniowy ulega znacznemu zwiększeniu. W modułach dodatkowych do wymiarowania prętów można zdefiniować różne typy podpór bocznych na pręcie za pomocą okna wprowadzania "Podpory pośrednie".
Różnice między podporą węzłową a podporą pośrednią
Różnice między tymi dwoma wariantami można znaleźć tylko w danych wejściowych. Z reguły podporę pośrednią można zdefiniować tylko między punktem początkowym i końcowym pręta. W tym miejscu nie ma potrzeby dzielenia pręta i można szybko wprowadzić kilka podobnych podpór pośrednich.
-

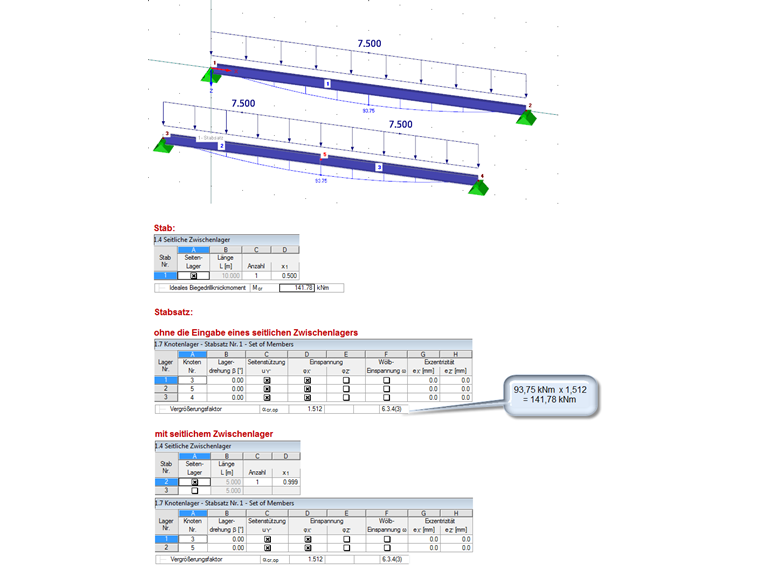

Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Wprowadzanie podpory węzłowej w środku pręta
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
-
belka jednoprzęsłowa

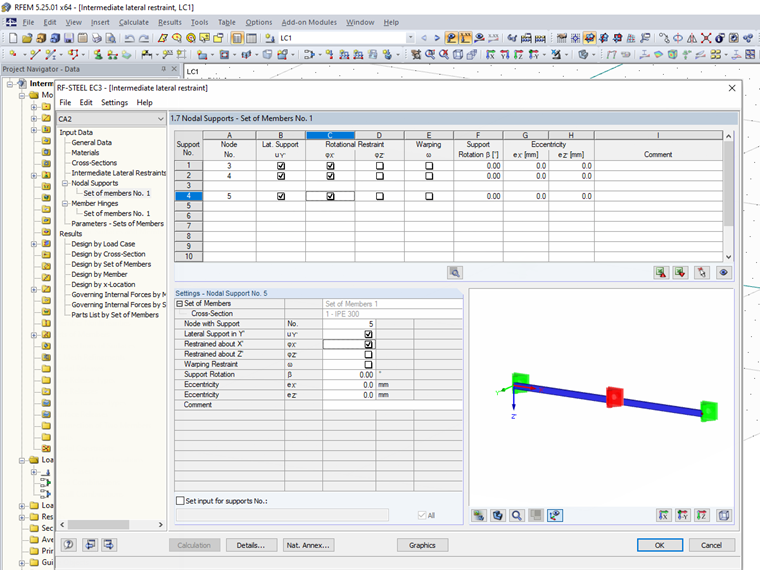

Podpora węzłowa jest zawsze definiowana w węźle. Z tego względu w tym miejscu należy podzielić pręt, aby zdefiniować podporę. W obliczeniach wpływ podpory pośredniej w kierunku y oraz podpory węzłowej z utwierdzeniem uy jest identyczny.
-
Wprowadzanie podpory węzłowej w środku pręta
-
Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
-
belka jednoprzęsłowa
Jednak w zależności od modułu dodatkowego obsługa węzłów oferuje więcej opcji wprowadzania danych definiowanych przez użytkownika niż podpora pośrednia. W większości modułów dodatkowych podpora pośrednia jest stosowana jako podpora widełkowa z ograniczeniem przesunięcia bocznego i blokadą obrotu wokół osi podłużnej. W modułach dodatkowych RF-/STEEL EC3 i RF-/STEEL AISC istnieje jednak możliwość rozróżnienia pomiędzy podporą przegubową na górnej lub dolnej półce, podporą widełkową lub podporą boczną zdefiniowaną przez użytkownika.
Wybór opcji wprowadzania

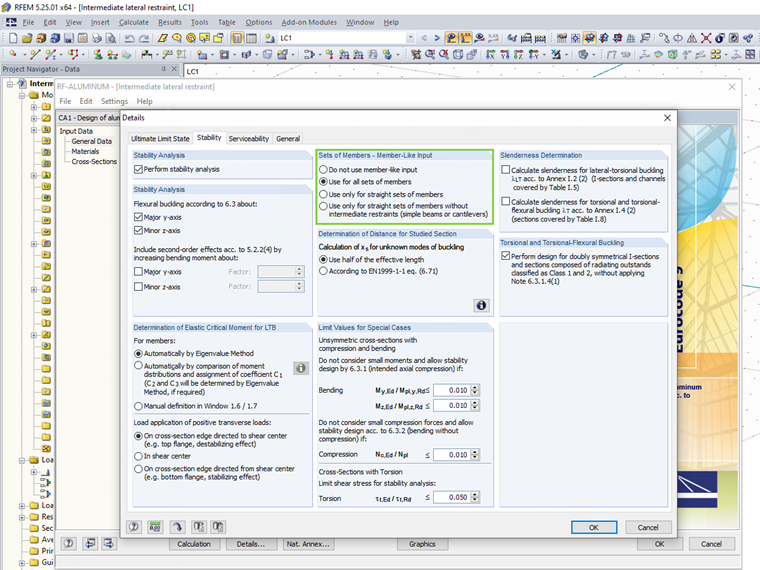

W zależności od formatu obliczeniowego można określić konkretną opcję wprowadzania danych. Z tego względu podpory węzłowe nie są oferowane w module dodatkowym RF-/STEEL EC3 dla metody prętów zastępczych, ponieważ warunki brzegowe są definiowane przez długości efektywne. Dzięki temu możliwe jest zastosowanie tylko podpory pośredniej. Podpory węzłowe i podpory pośrednie są dostępne do obliczeń zgodnie z Metodą ogólną lub z RF-/STEEL Warping Torsion. Są one następnie wykorzystywane w zależności od tego, czy węzeł jest już zdefiniowany w modelu głównym, czy nie. Niektóre moduły dodatkowe, takie jak RF-/ALUMINIUM, oferują wybór pomiędzy wprowadzaniem prętowym z podpórkami pośrednimi lub zbiorem danych wejściowych prętowych dla podpór węzłowych.
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Wprowadzanie podpory węzłowej w środku pręta
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
-
belka jednoprzęsłowa
Przykład

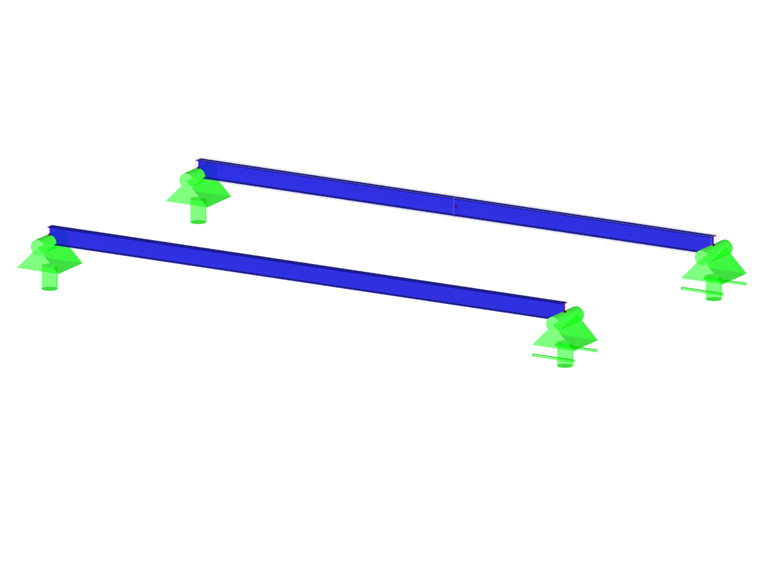

W przypadku belki jednoprzęsłowej analiza wyboczenia skrętnego w module RF-STEEL EC3 jest przeprowadzana za pomocą metody pręta zastępczego i podpory pośredniej pośrodku, a następnie porównywana z obliczeniami według metody ogólnej i podporą centralną węzłową.
-
belka jednoprzęsłowa
-
Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Wprowadzanie podpory węzłowej w środku pręta
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
Oczekiwany kształt postaci dwufalowej dla obu wariantów danych wejściowych.
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Wprowadzanie podpory węzłowej w środku pręta
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
-
belka jednoprzęsłowa
-
Kształt drgań i współczynniki obliczeniowe dla wprowadzania podpory węzłowej
-
Wprowadzenie utwierdzenia pośredniego w środku pręta 1
-
Wprowadzanie podpory węzłowej w środku pręta
-
Opcja wyboru dla wprowadzania prętowego w RF-/ALUMINIUM
-
Kształt drgań własnych i współczynniki obliczeniowe do wprowadzania pośredniego utwierdzenia bocznego
-
belka jednoprzęsłowa
-
Belka dwuprzęsłowa
