输入用于杆件和多杆件杆件侧向支撑的中间侧向约束

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

受弯梁的支座条件对其抗弯扭屈曲是至关重要的。 如果例如在跨度的中间横向放置一个单跨梁,那么可以防止被压弯的翼缘出现挠度,并强制采用双波本征振型。 通过这种附加措施,临界侧弯屈曲弯矩显着增加。 在用于杆件设计的附加模块中,可以在输入窗口的“中间支座”中定义不同类型的支座支座。

节点支座与中间支座的区别

两种形式的区别只能在输入栏中进行。 通常在杆件的始端和末端之间只能定义一个中间支座。 杆件的划分不是必须的,您可以快速输入多个相似的中间支座。

节点支座始终定义在节点上。 因此必须在此对杆件进行划分,以便定义支座。 在y方向上的中间支座和在uy约束下的节点支座的作用在计算中是相同的。

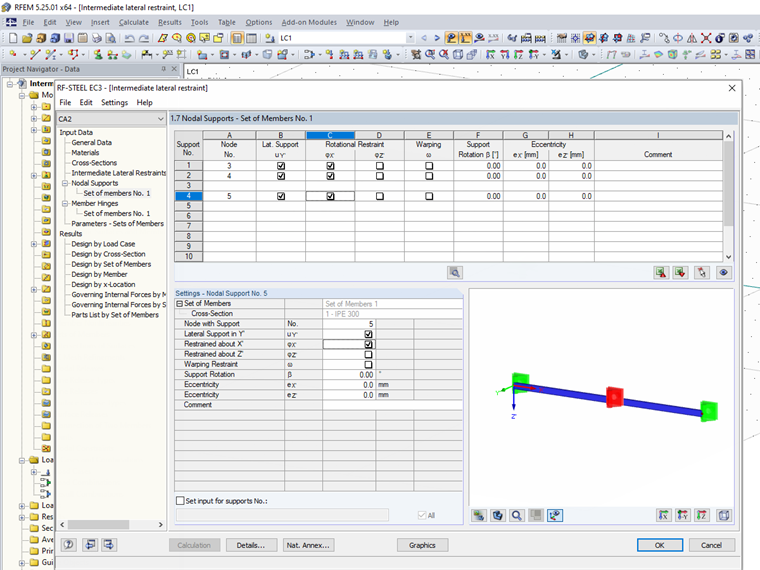

但是节点支座比中间支座提供更多的用户自定义输入选项,具体取决于附加模块。 在大多数附加模块中,中间支座作为叉形支座使用,具有侧向位移约束和绕纵向轴转动约束。 但是在附加模块RF-/STEEL EC3和RF-/STEEL AISC中,也可以区分上或下翼缘上的铰接支座,叉形支座或用户自定义侧向支座。

选择输入选项

这里输入的输入选项取决于设计的格式。 因此,附加模块RF‑/STEEL EC3没有为等效杆件方法提供节点支座,因为边界条件由有效长度定义。 因此只能使用中间支座。 节点支座和中间支座都可以按照一般方法或者使用RF‑/STEEL Warping Torsion进行设计。 然后使用它们,取决于在主模型中是否已经定义了节点。 一些附加模块,例如RF-/ALUMINUM可以在带有中间支座的杆件输入或者为节点支座的一组杆件输入之间选择。

示例

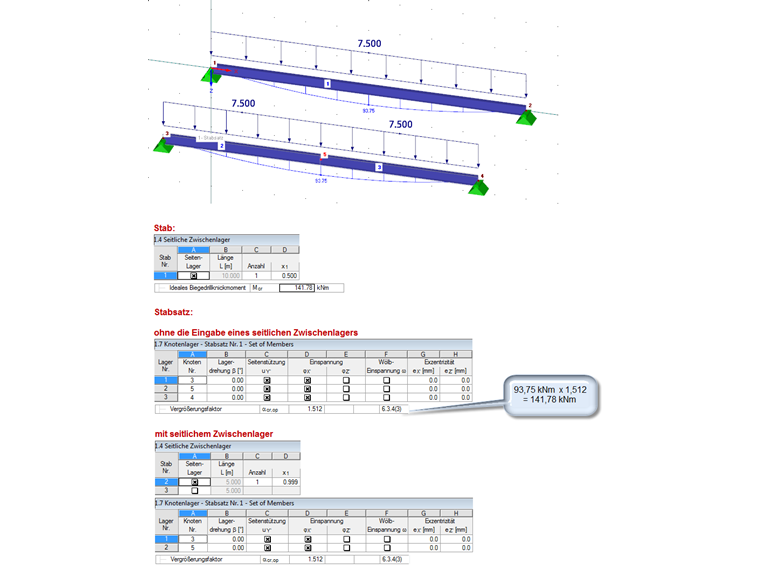

对于单跨梁,RF-STEEL EC3中的弯扭屈曲分析使用等效杆件方法和中间中间支座方法进行分析,然后与按照常规方法和中央节点支座的比较。

这两种输入方式都产生了理想的双波模式形状。
