Le condizioni di vincolo di una trave sottoposta a flessione sono fondamentali per la sua resistenza all'instabilità flesso-torsionale. Se, ad esempio, una trave a campata singola è mantenuta lateralmente al centro della campata, la flessione dell'ala compressa può essere prevenuta e si può applicare una modalità automatica a due onde. Il momento critico di instabilità laterale-torsionale è aumentato in modo significativo da questa misura aggiuntiva. Nei moduli aggiuntivi per la progettazione di aste, è possibile definire diversi tipi di vincoli laterali su un'asta utilizzando la finestra di input "Vincoli intermedi".
Differenze tra supporto nodale e supporto intermedio
Le differenze tra queste due varianti si possono trovare solo nell'input. In generale, un vincolo intermedio può essere definito solo tra i punti iniziale e finale di un'asta. A questo punto non è necessario dividere l'asta ed è possibile inserire rapidamente diversi supporti intermedi simili.
-

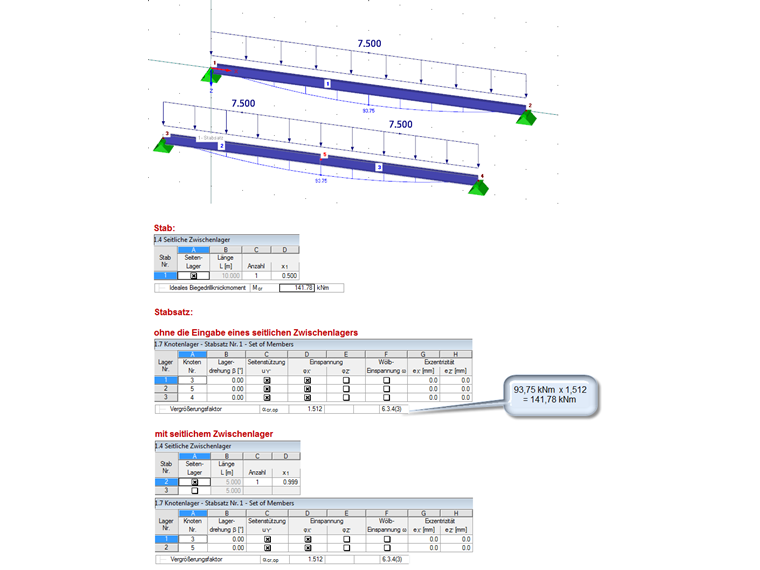

Immissione del vincolo laterale intermedio al centro dell'asta 1
-

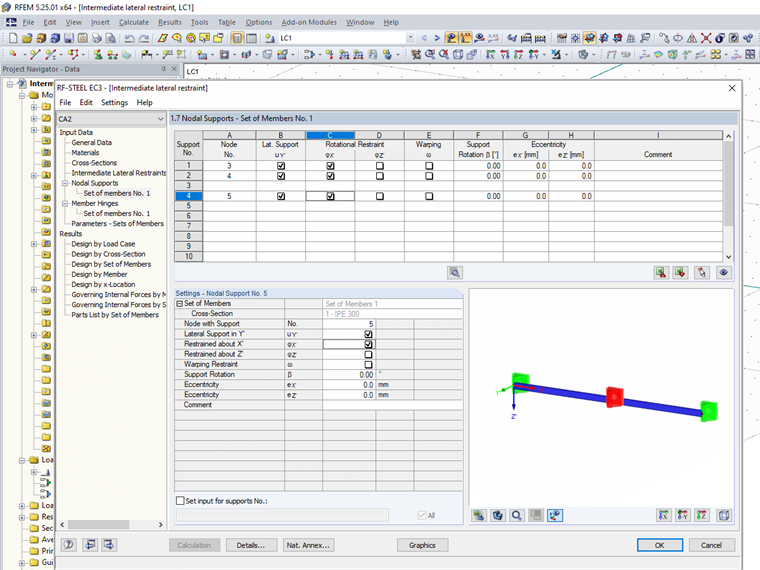

Immissione del supporto nodale al centro dell'asta
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
-

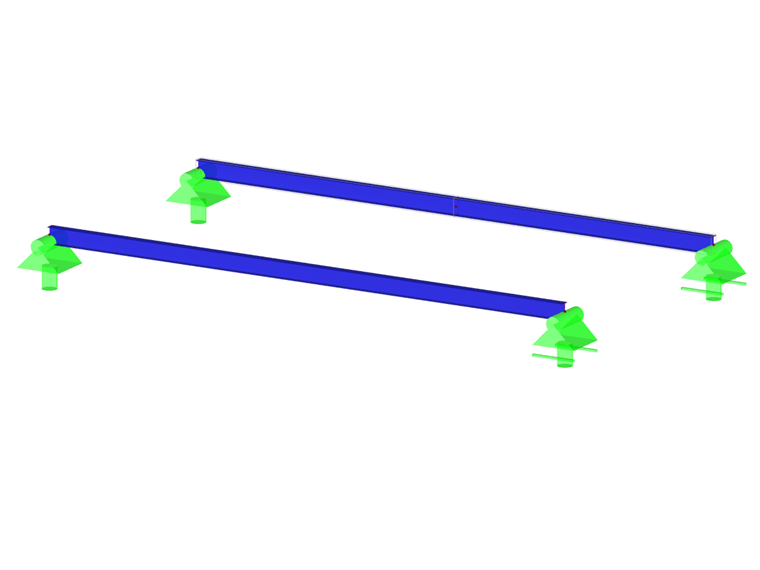

trave a campata singola
Un vincolo esterno nodale è sempre definito su un nodo. L'asta, quindi, deve essere divisa a questo punto per definire il vincolo esterno. L'effetto di un vincolo intermedio nella direzione y e di un vincolo nodale con vincolo uy è identico nel calcolo.
-
Immissione del supporto nodale al centro dell'asta
-
Immissione del vincolo laterale intermedio al centro dell'asta 1
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
-
trave a campata singola
Tuttavia, il supporto nodale offre più opzioni per l'input definito dall'utente rispetto al supporto intermedio, a seconda del modulo aggiuntivo. Nella maggior parte dei moduli aggiuntivi, il supporto intermedio è applicato come un supporto a forcella con un vincolo dello spostamento laterale e un vincolo di rotazione attorno all'asse longitudinale. Nei moduli aggiuntivi RF-/STEEL EC3 e RF-/STEEL AISC, tuttavia, è anche possibile distinguere tra un supporto incernierato sulla flangia superiore o inferiore, un supporto a forcella o un supporto laterale definito dall'utente.
Selezione dell'opzione di input
A seconda del formato del progetto, può essere specificata una determinata opzione di input. Pertanto, i vincoli nodali non sono offerti nel modulo aggiuntivo RF-/STEEL EC3 per il metodo dell'asta equivalente, perché le condizioni al contorno sono definite dalle lunghezze efficaci. Di conseguenza, è possibile utilizzare solo il supporto intermedio. I vincoli esterni nodali ed intermedi sono disponibili per le verifiche secondo il Metodo Generale o con RF-/STEEL Warping Torsion. Vengono quindi utilizzati a seconda che un nodo sia già definito nel modello principale o meno. Alcuni moduli aggiuntivi, come RF-/ALUMINIUM, offrono la scelta tra un ingresso simile ad un'asta con supporti intermedi o un set di ingressi simili ad asta per i vincoli nodali.
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Immissione del vincolo laterale intermedio al centro dell'asta 1
-
Immissione del supporto nodale al centro dell'asta
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
-
trave a campata singola
Esempio
Per una trave a campata singola, l'analisi di instabilità laterale-torsionale in RF ‑ STEEL EC3 viene eseguita con il metodo dell'asta equivalente e un vincolo intermedio nel mezzo, e confrontata con un progetto secondo il metodo generale e un vincolo nodale centrale.
-
trave a campata singola
-
Immissione del vincolo laterale intermedio al centro dell'asta 1
-
Immissione del supporto nodale al centro dell'asta
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
La forma prevista della modalità a due onde risulta per entrambe le varianti di input.
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
Immissione del vincolo laterale intermedio al centro dell'asta 1
-
Immissione del supporto nodale al centro dell'asta
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
-
trave a campata singola
-
Forma modale e rapporti di progetto per l'immissione del vincolo esterno nodale
-
Immissione del vincolo laterale intermedio al centro dell'asta 1
-
Immissione del supporto nodale al centro dell'asta
-
Opzione di selezione per l'immissione di aste in RF-/ALUMINIUM
-
Forma modale e rapporti di progetto per l'immissione del vincolo laterale intermedio
-
trave a campata singola
-
Trave a due campate
Autore

Dipl.-Ing. Oliver Metzkes
Parole chiave
vincoli esterni laterali intermedi vincolo esterno Stabilizzazione Instabilità flesso-torsionale Instabilità
