Zadání mezilehlých podpor pro boční podepření prutů a sad prutů

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.

Rozdíly mezi uzlovou a příčnou mezilehlou podporou

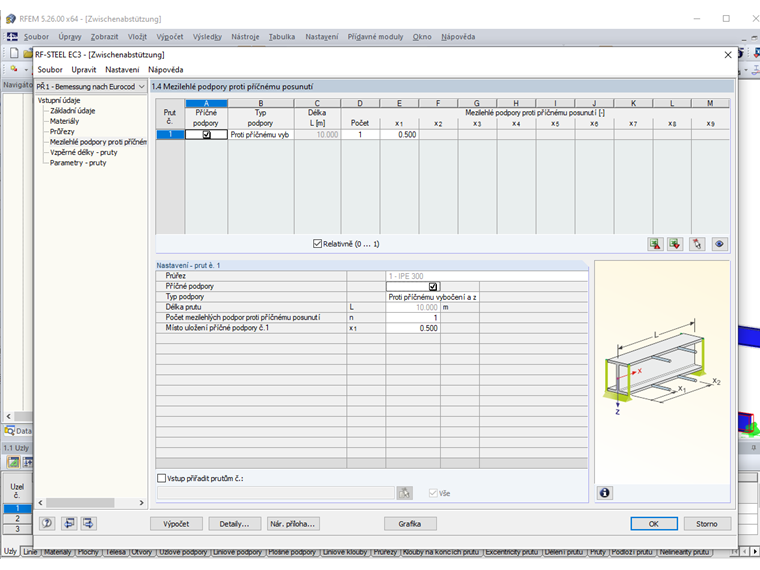

Rozdíly mezi těmito dvěma variantami lze najít pouze v zadání. Obecně lze mezilehlou podporu zadat pouze mezi počátečním a koncovým bodem prutu. Prut proto není v tomto bodě nutné dělit a lze rychle zadat několik podobných mezilehlých podpor.

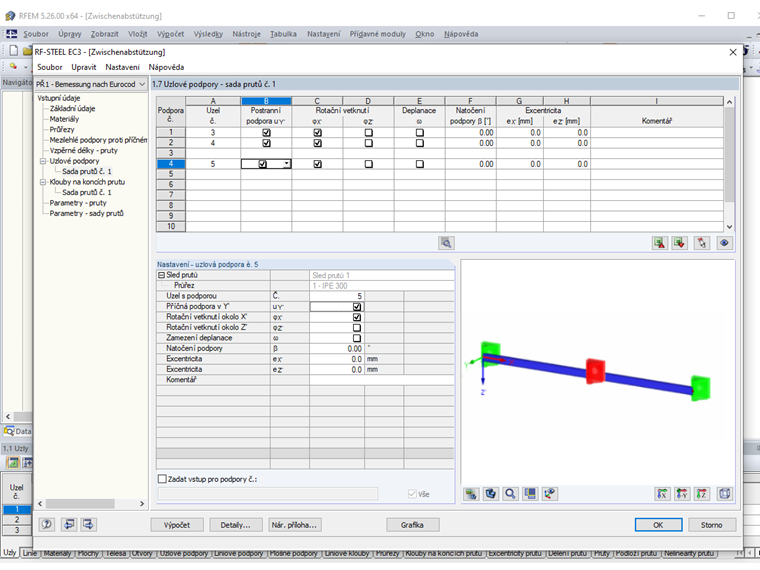

Uzlová podpora je vždy definována na uzlu. Prut je proto třeba v tomto bodě rozdělit, aby bylo možné definovat podporu. Účinek mezilehlé podpory ve směru y a uzlové podpory s podepřením uy je při výpočtu stejný.

V závislosti na přídavném modulu však uzlová podpora nabízí více možností pro zadání uživatelem než mezilehlá podpora. U většiny přídavných modulů se mezilehlá podpora používá jako vidlicové uložení s omezením příčného posunu a omezením zkroucení okolo podélné osy. V přídavných modulech RF-/STEEL EC3 a RF-/STEEL AISC je ovšem možné vybrat podpory boční na horní nebo dolní pásnici, proti příčnému vybočení a zkroucení (vidlicové) nebo uživatelsky definované.

Výběr možnosti zadání

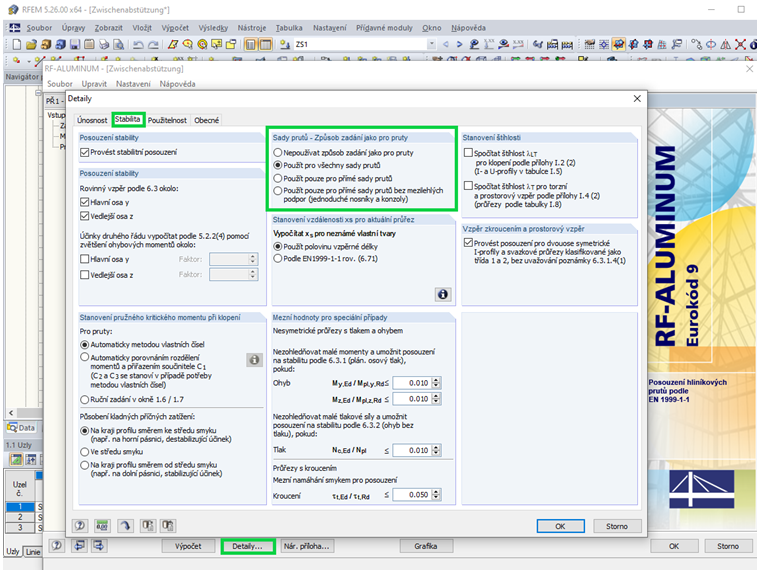

V závislosti na typu posouzení může být vybrána určitá možnost zadání. V přídavném modulu RF-/STEEL EC3 nejsou nabízeny uzlové podpory pro metodu náhradního prutu, protože okrajové podmínky jsou definovány vzpěrnými délkami. Lze tak použít pouze mezilehlou podporu. Pro posouzení podle obecné metody nebo pomocí RF-/STEEL Warping Torsion jsou k dispozici uzlové i mezilehlé podpory. Ty se pak použijí podle toho, zda je již uzel v hlavním modelu definován nebo ne. Některé přídavné moduly jako RF-/ALUMINIUM nabízejí volbu mezi prutovým zadáním s mezilehlými podporami nebo zadáním sadou prutů s uzlovými podporami.

Příklad

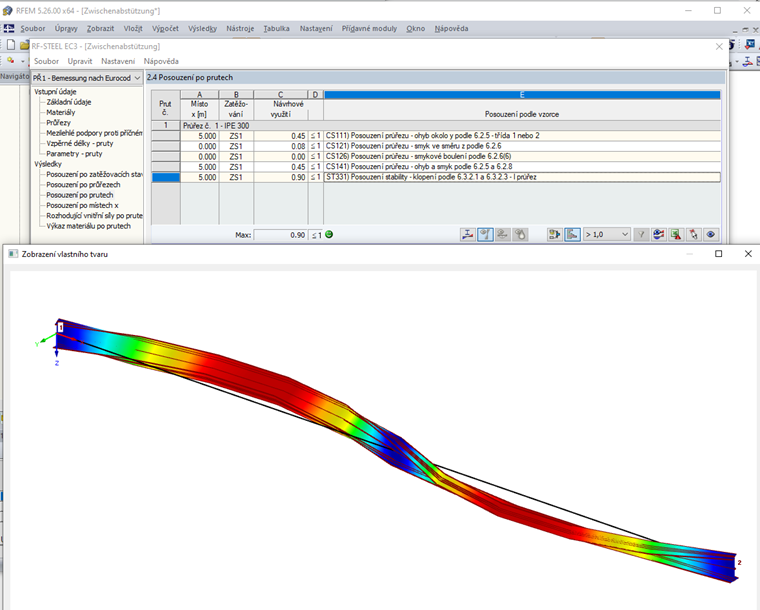

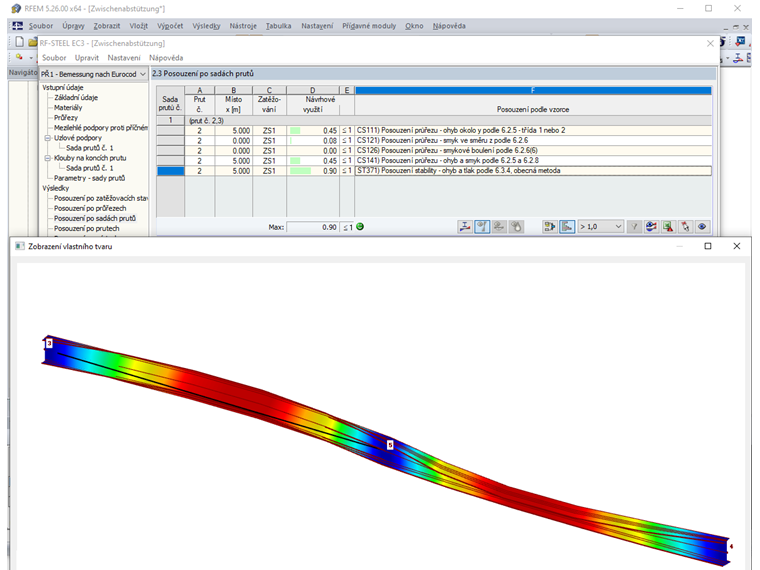

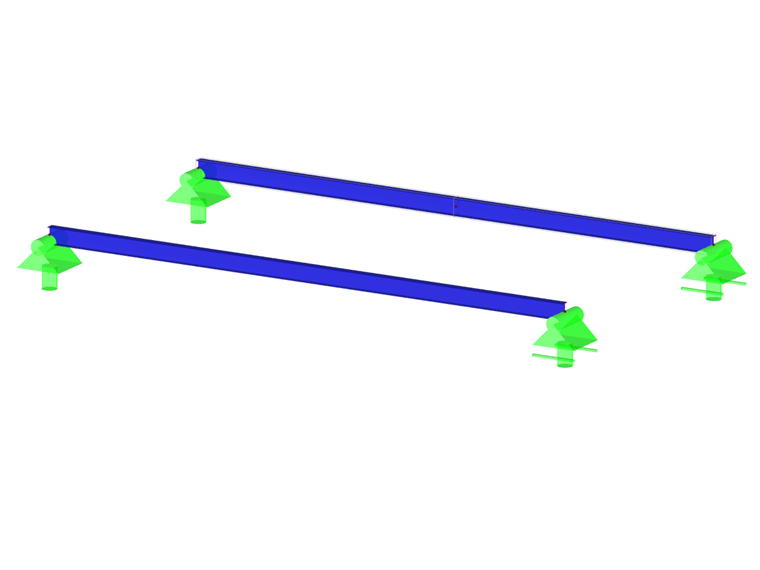

Prostý nosník je posouzen na klopení v modulu RF-STEEL EC3 metodou náhradního prutu s mezilehlou podporou uprostřed a výsledek porovnán s posouzením podle obecné metody s uzlovou podporou uprostřed.

Výsledkem je pro obě varianty zadání očekávaný vlastní tvar s dvěma vlnami.

Autor

Dipl.-Ing. Oliver Metzkes

Dipl.-Ing. Oliver Metzkes

Vývoj produktů a péče o zákazníky

Ing. Metzkes se podílí na vývoji přídavných modulů pro ocelové konstrukce a zároveň poskytuje technickou podporu zákazníkům.

Klíčová slova

Mezilehlá podpora Podpora Stabilizace Klopení Stabilita
