Entrée des maintiens latéraux intermédiaires pour l'appui latéral des barres et des ensembles de barres

Les conditions d'appui d'une poutre soumise à la flexion sont essentielles pour sa résistance au déversement. Si, par exemple, une poutre à travée simple est maintenue latéralement au milieu de la travée, la flèche de la semelle comprimée peut être évitée et un mode propre à deux ondes peut être appliqué. Le moment critique de déversement est augmenté de manière considérable par cette mesure supplémentaire. Dans les modules additionnels pour le calcul de barre, différents types d'appuis latéraux sur une barre peuvent être définis à l'aide de la fenêtre d'entrée « Appuis intermédiaires ».

Différences entre l'appui nodal et l'appui intermédiaire

Les différences entre ces deux variantes ne peuvent être trouvées que dans l'entrée. En général, un appui intermédiaire ne peut être défini qu'entre les points de début et de fin d'une barre. Il n'est pas nécessaire de diviser la barre à ce stade et vous pouvez insérer rapidement plusieurs appuis intermédiaires similaires.

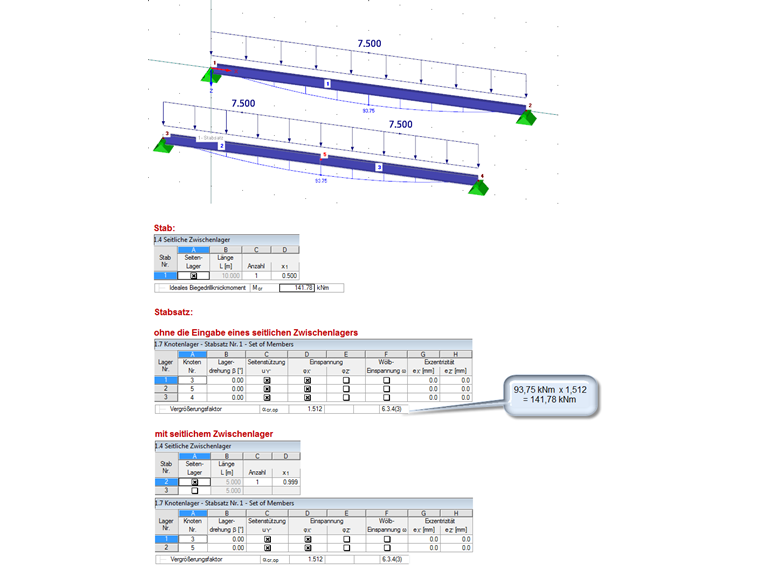

Entrée du maintien latéral intermédiaire au centre de la barre 1

Un appui nodal est toujours défini sur un nœud. La barre doit donc être divisée à ce stade afin de définir l'appui. L'effet d'un appui intermédiaire dans la direction y et d'un appui nodal avec une contrainte de uy est identique dans le calcul.

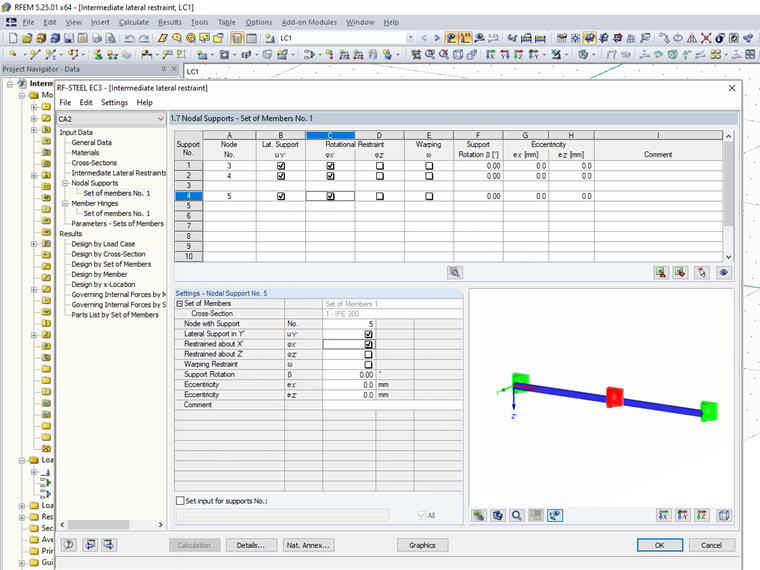

Entrée de l'appui nodal au centre de la barre

Cependant, la prise en charge nodale offre plus d'options pour les entrées définies par l'utilisateur que la prise en charge intermédiaire, selon le module additionnel. Dans la plupart des modules additionnels, l'appui intermédiaire est appliqué comme un appui de fourche avec un maintien du déplacement latéral et un maintien en rotation autour de l'axe longitudinal. Dans les modules additionnels RF-/STEEL EC3 et RF-/STEEL AISC, il est également possible de distinguer un appui articulé sur la semelle supérieure ou inférieure, un appui à fourche ou un appui latéral défini par l'utilisateur.

Sélection de l'option d'entrée

Selon le format de calcul, une certaine option d'entrée peut être spécifiée. Ainsi, les appuis nodaux ne sont pas proposés dans le module additionnel RF-/STEEL EC3 pour la méthode de la barre équivalente, car les conditions aux limites sont définies par les longueurs efficaces. Par conséquent, il est possible d'utiliser uniquement l'appui intermédiaire. Les appuis nodaux et les appuis intermédiaires sont disponibles pour les vérifications selon la méthode générale ou avec RF-/STEEL Warping Torsion. Ils sont ensuite utilisés selon qu'un nœud est déjà défini dans le modèle principal ou non. Certains modules additionnels, tels que RF-/ALUMINIUM, offrent le choix entre une entrée de type barre avec des appuis intermédiaires ou un ensemble d'entrées de type barre pour les appuis nodaux.

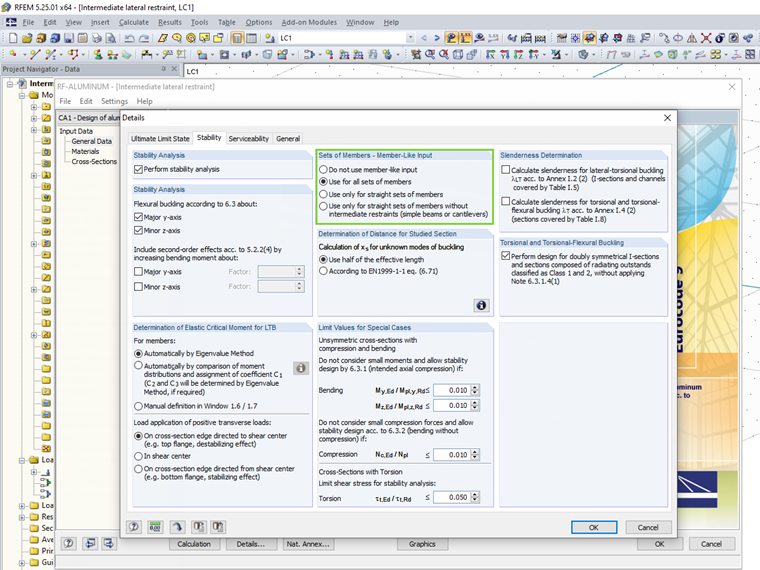

Option de sélection pour l'entrée de type barre dans RF-/ALUMINIUM

Exemple

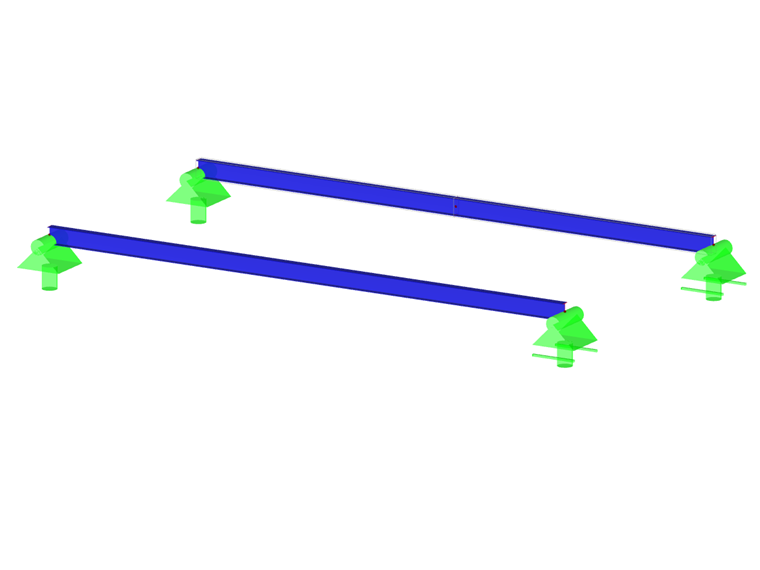

Pour une poutre à travée simple, l'analyse du flambement par torsion dans RF-STEEL EC3 est effectuée avec la méthode de la barre équivalente et un appui intermédiaire au centre et comparée à une vérification selon la méthode générale et un appui nodal central.
