Использование высвобождений конца стержня с допуском

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

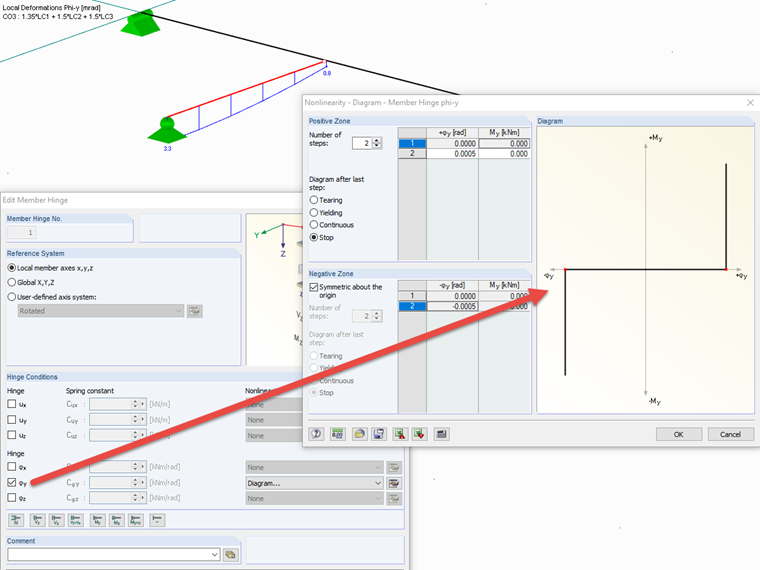

Чтобы смоделировать зазор подшипника в соединении между стержнями, можно использовать функцию «Диаграмма» для высвобождений торцевых стержней. Чтобы использовать эту функцию, сначала определите соответствующую степень свободы как высвобождение (см. Рисунок). Затем из выпадающего списка можно выбрать функцию «Диаграмма».

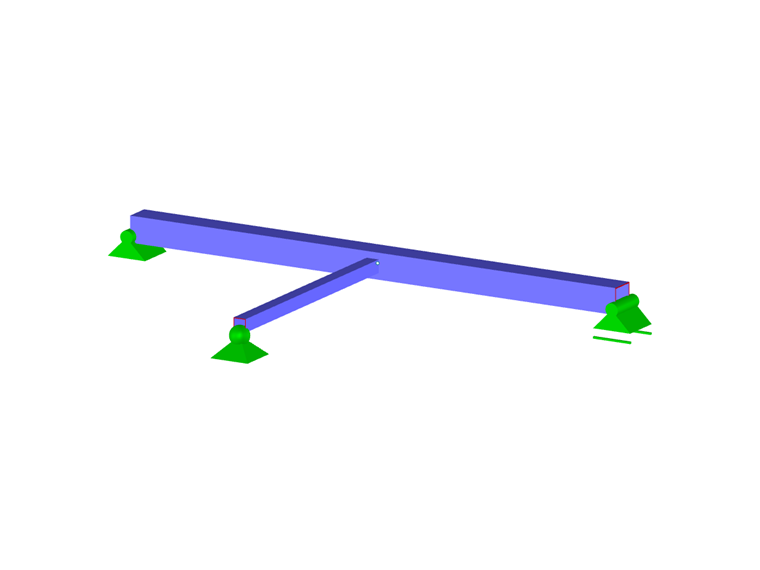

На рисунке представлен пример использования такого зазора. Верхний левый и правый справа на рисунке показывает разницу в модели. Балка на двух опорах соединена посередине с помощью круглой стали, которая также опирается на другой конец.

Соединение между балочкой и круглой сталью с одним концевым отпуском стержня в одном случае устойчиво к воздействию моментов (слева), а в другом имеет фиксатор конца стержня (справа) с зазором, как показано на рисунке. В загружении 1 (слева вверху на рисунке), этот зазор не деформирует круглую сталь на правой балки.

В правой нижней части рисунка показана аналогичная модель с загружением Case 2. Изменена только нагрузка. Благодаря тому, что зазор подшипника теперь полностью используется, и, таким образом, стержень передает всю силу, обе модели будут в одинаковой степени деформированы, а круглая сталь будет сопротивляться действующим силам.
