使用带公差的杆件端部释放

提示和技巧

This article was translated by Google Translator View original text

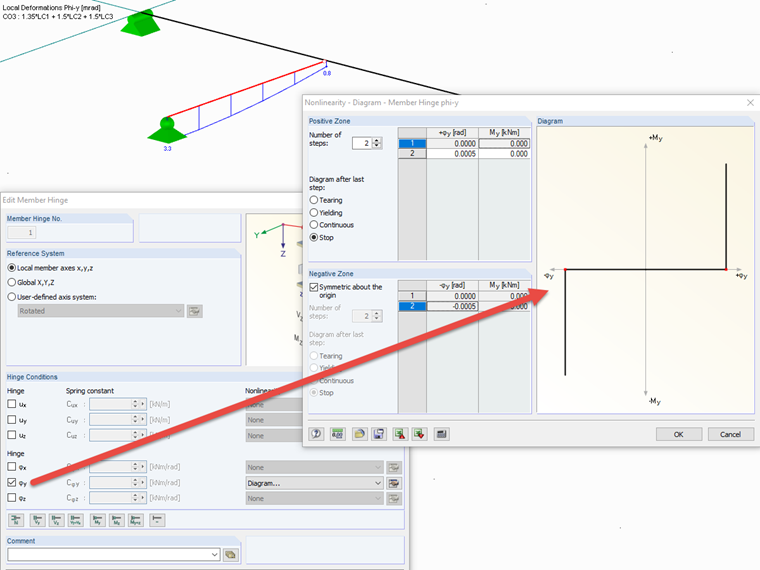

为了模拟杆件之间的连接中的支座间隙,可以在杆件端部释放中使用“图表”功能。 要使用该功能,首先将相应的自由度定义为释放(见图)。 然后可以从下拉列表中选择“图表”功能。

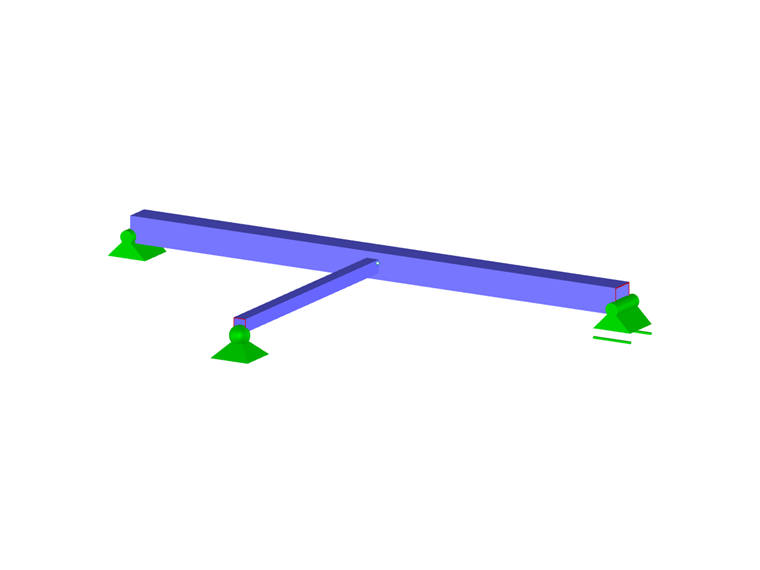

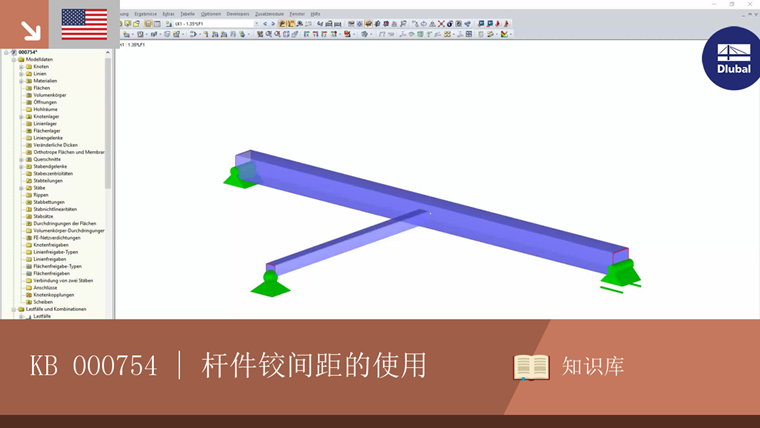

图为这种间隙的使用示例。 图片的左上角和右下角显示了模型上的差异。 在两个支座上的梁在中间通过圆钢连接,另一端也支座。

如图所示,梁和钢梁之间的连接在一种情况下是抗弯的(左),在另一种情况下是通过间隙的右端(右)。 在荷载工况1(图左上)中,该间隙不会使右梁处的圆形钢变形。

图的右下方显示了与荷载工况2相同的模型。 仅更改了荷载。 因为现在已经充分利用了轴承的游隙,并且杆件传递了全部力,所以两个模型的变形几乎相等,并且圆形钢承受了相应的力。
