Używanie zwolnień prętowych przez podanie tolerancji

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

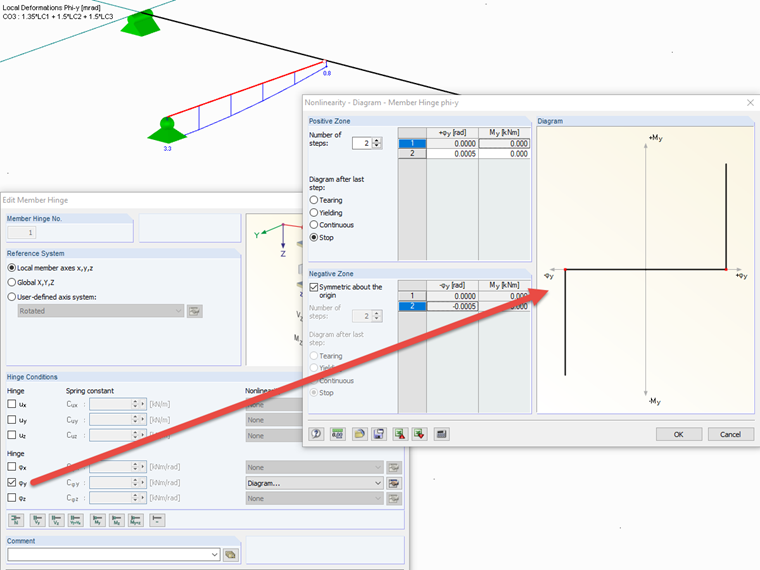

W celu symulacji luzu łożyskowego w połączeniu prętowym można wykorzystać funkcję "Wykres" dla zwolnień na końcu pręta. W celu skorzystania z tej funkcji najpierw należy zdefiniować stopień swobody jako zwolnienia (patrz rysunek). Z rozwijanej listy można wybrać funkcję "Wykres".

Rysunek przedstawia przykład zastosowania takiego prześwitu. W lewym górnym i prawym dolnym rogu widać różnicę w modelu. Belka na dwóch podporach jest połączona w środku za pomocą okrągłej stali, która jest podparta również na drugim końcu.

Połączenie pomiędzy belką a stalą okrągłą z jednym zwolnieniem końcowym jednego pręta jest w jednym przypadku odporne na moment (po lewej stronie), aw drugim na zwolnienie końca pręta (po prawej) z luzem, jak pokazano na rysunku. W Przypadku obciążenia 1 (u góry po lewej stronie na ilustracji) ten luz nie deformuje okrągłej stali na prawej belce.

W prawym dolnym rogu rysunku wyświetlany jest ten sam model, co Przypadek obciążenia 2. Zmienione zostało tylko obciążenie. Ponieważ luz łożyskowy jest teraz w pełni wykorzystany, w ten sposób pręt przenosi całą siłę, oba modele są prawie jednakowo odkształcone, a stal okrągła wytrzymuje odpowiednie siły.
