Utilisation des articulations de barre avec tolérance

Trucs & Astuces

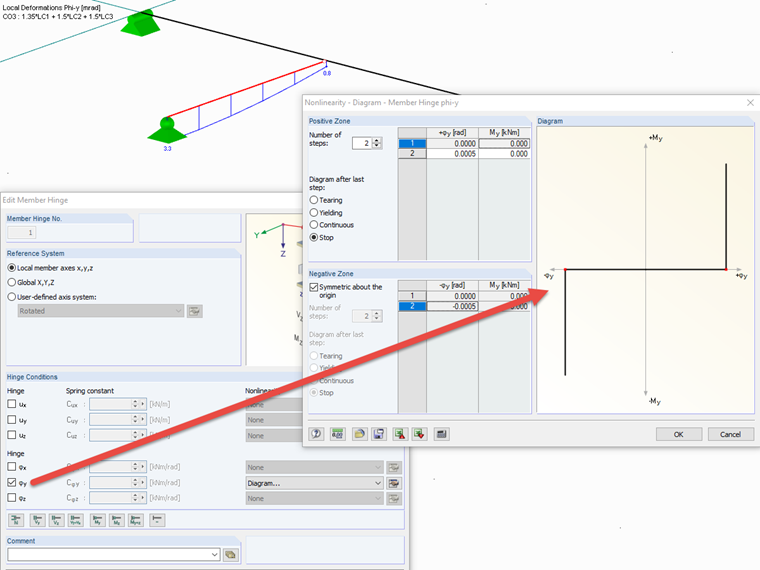

Pour simuler une tolérance dans les connexions entre les barres, vous pouvez utiliser la fonction « Diagramme » pour les articulations de barre. D’abord, définissez le degré de liberté approprié comme une articulation (voir la figure). Puis, sélectionnez la fonction « Diagramme » de la liste déroulante.

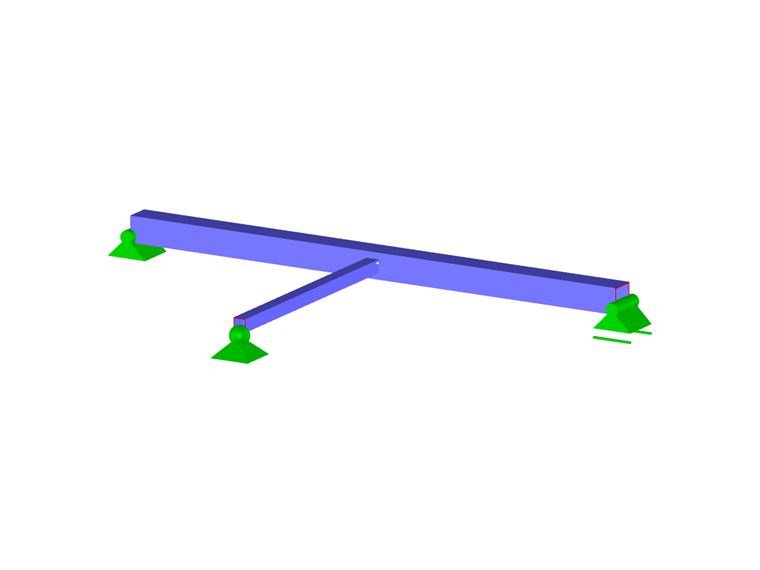

La figure vous montre un exemple pour l’utilisation d’une telle tolérance. La partie gauche en haut et la partie droite en bas de la figure vous montrent la différence sur le modèle. Une poutre sur deux appuis est maintenue au milieu à l’aide d’un acier rond qui est supporté sur l’autre côté.

Dans le premier cas (à gauche), la connexion entre la poutre et l’acier rond avec une articulation de barre est résistante au moment et dans l’autre cas (à droite), il y a une articulation de barre avec une tolérance, comme c’est affiché dans la figure. Dans le cas de charge 1 (figure à gauche en haut), cette tolérance ne déforme pas l’acier rond dans la poutre droite.

La partie inférieure à droite de la figure vous montre le même modèle avec le cas de charge 2. Seulement le chargement a été modifié. Comme la tolérance y est pleinement utilisée et la barre ainsi transfère l’effort entier, les deux modèles sont déformés presque de la même façon et l’acier rond résiste aux efforts correspondants.

Plus d’informations sur la modélisation dans RFEM...

Plus d’informations sur la modélisation dans RSTAB...

Plus d’informations...
