Экспорт результатов выбранных объектов

Советы и рекомендации

В RFEM и RSTAB можно экспортировать результаты расчетов в документ Excel.

Вы можете задать различные параметры экспорта. Например, можно экспортировать все данные модели или результата или только определенные таблицы. Кроме того, можно задать, будут ли представлены заголовки в таблицах, экспортированных в Microsoft Excel, или должны быть экспортированы только специально выбранные объекты конструкции.

С помощью этих функций можно создавать четко структурированные таблицы Excel. Таким образом, можно создать таблицу, в которой показаны координаты узловых опор и соответствующие им опорные реакции из выбранного загружения или сочетания нагрузки.

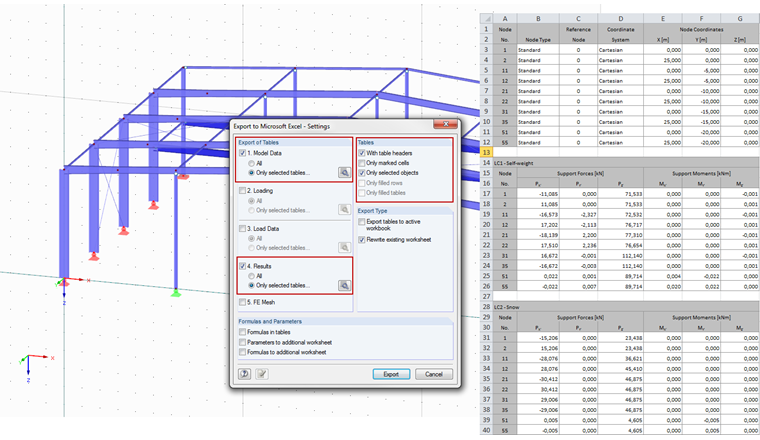

Сначала используйте графический интерфейс пользователя для выбора всех узловые опор, для которых вы хотите экспортировать узловые опорные реакции. Затем в диалоговом окне настроек экспорта задается, что будут экспортированы только выбранные объекты. Для настроек результатов задается, что только отдельные опорные реакции будут экспортироваться для отдельных загружений.

В Excel вы получите индивидуальный рабочий лист для каждой таблицы результатов (например, ‘1.1 Узлы’, ‘4.1 Узлы - опорные реакции’ (RFEM), и т.д.), которые можно использовать для создания желаемого общего обзора.
