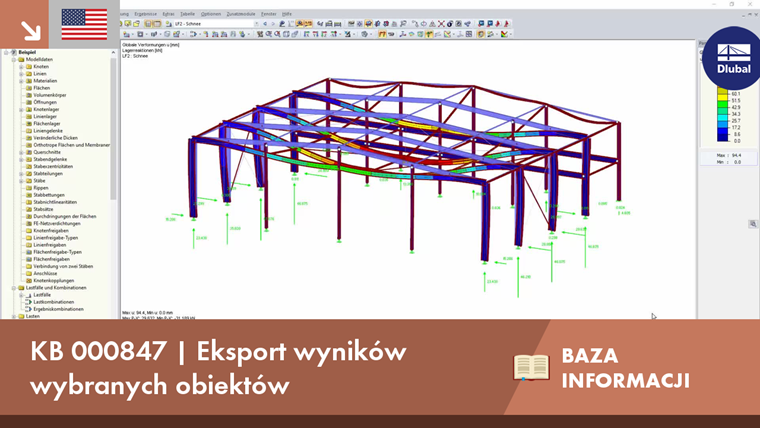

Eksport wyników wybranych obiektów

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W RFEM i RSTAB, istnieje możliwość eksportu wyników obliczeń do dokumentu Excel.

Ustawienia dla eksportu mogą być różnorodne. Na przykład, możliwe jest wyeksportowanie wszystkich danych modelu lub wyników, lub można wyeksportować tylko poszczególne tabele. Ponadto, istnieje możliwość zdefiniowania, czy wyeksportowane mają zostać nagłówki tabel, czy też tylko konkretnie wybrane obiekty konstrukcji.

Korzystając z tych funkcji, można utworzyć przejrzyście ułożone tabele Excel. Na przykład, można utworzyć tabelę, w której wyświetlane są współrzędne podpór węzłowych i odpowiednich sił podporowych z wybranego przypadku obciążenia lub kombinacji obciążeń.

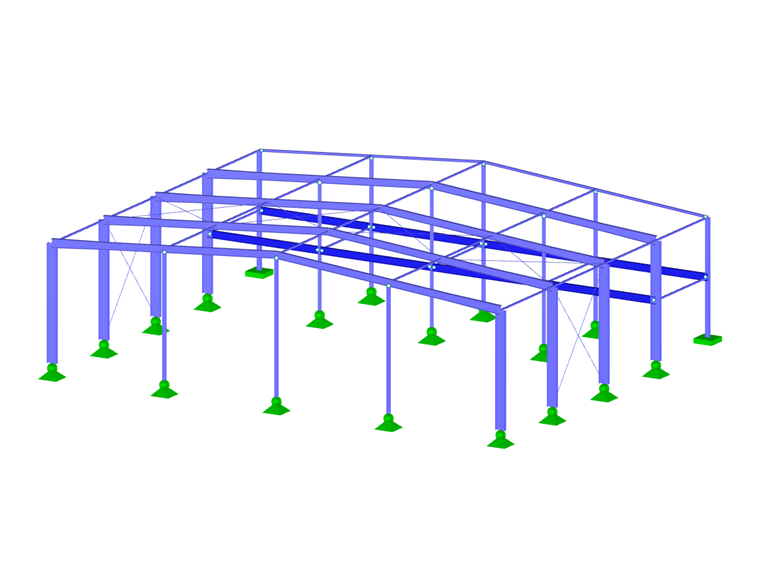

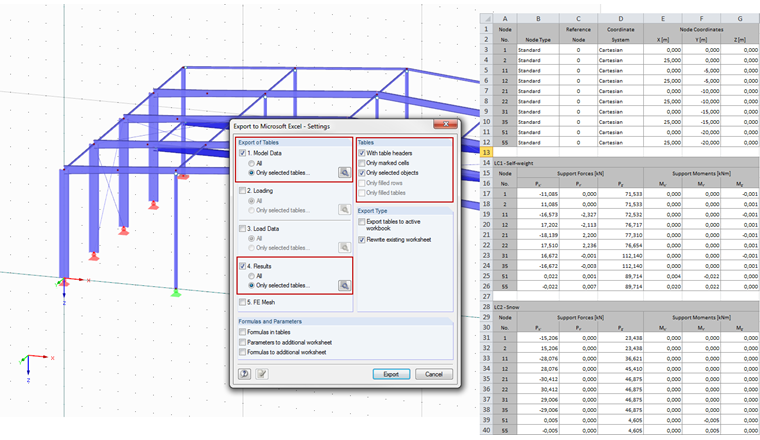

Na początku należy skorzystać z graficznego interfejsu użytkownika w celu wybrania wszystkich podpór węzłowych, dla których chcecie Państwo wyeksportować siły podpory węzłowej. Następnie, w oknie dialogowym ustawień eksportu, można zdefiniować eksport tylko wybranych obiektów. Dodatkowo, w przypadku ustawień wyników, można zdefiniować, że tylko siły podpory węzłowej będą eksportowane dla poszczególnych przypadków obciążeń.

W Excelu, znajdują się indywidualne arkusze dla każdej tabeli z wynikami (na przykład ‘1.1 Węzły’, ‘4.1 Węzły - Siły podpór’ (RFEM), etc.), które można wykorzystać do tworzenia pożądanego globalnego podglądu.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Product Engineering & Customer Support

Jako wsparcie techniczne Pan Kieloch odpowiada na pytania klientów Dlubal Software i jest odpowiedzialny za opracowanie dodatkowych modułów do konstrukcji żelbetowych.
