Exporting Results of Selected Objects

提示和技巧

000847 2014年07月16日 提示和技巧 RFEM RSTAB Paul Kieloch 结果

RFEM 和 RSTAB 中可以导出计算结果的 Excel 格式文件。

用户可以为导出指定多种设置。例如:导出所有模型或者结果数据,或者只导出指定的表格。而且用户可以定义要导出的 Microsoft Excel 格式表格的表头,或者导出结构中指定的选择对象。

通过这些功能可以创建结构清晰的 Excel 表格,表格中含有所选择的荷载工况或者荷载组合作用下的节点支座的坐标和相应节点支座反力。

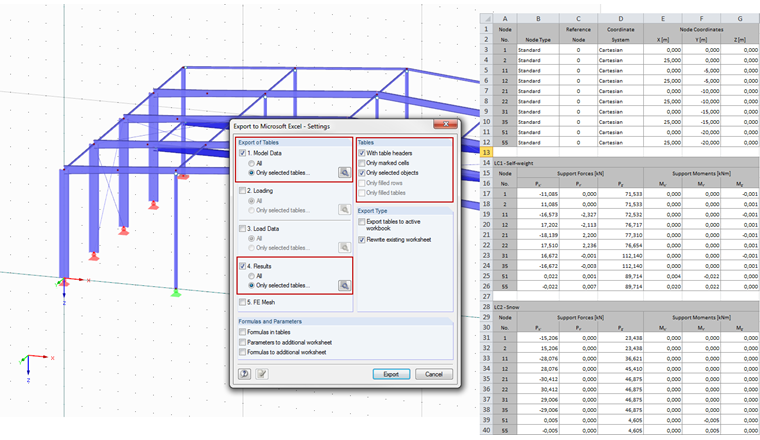

首先,使用图形用户界面选择想要导出的节点支座反力的节点支座,然后在设置导出对话框中确定仅要导出所选的对象,此外对于结果的设置,单个荷载工况情况下只能导出节点支座反力。

在 Excel 中,可以得到每个结果表的单个工作表(例如:‘1.1 节点’、‘4.1 节点 - 支座反力’ (RFEM) 等等),并通过这些表格设置总览大纲。
