Export výsledků vybraných objektů

Tipy & triky

000847 16. ledna 2015 Tipy & triky RFEM RSTAB Paul Kieloch Výsledky

V programu RFEM a RSTAB je možné exportovat výsledky do tabulek aplikace MS Excel.

Export můžete nastavit různě. Například je možné exportovat všechna data modelu nebo výsledků, nebo můžete exportovat jen nějaké tabulky. Kromě toho můžete nastavit, jestli se do programu MS Excel vyexportuje i záhlaví tabulek nebo jestli se dané hodnoty mají exportovat pro vybrané objekty nebo celou konstrukci.

S těmito funkcemi můžete vytvořit přehledné tabulky v programu MS Excel. Například je možné vytvořit tabulku, kde budou zobrazené souřadnice uzlových podpor a odpovídají reakce z vybraných zatěžovacích stavů nebo kombinací zatížení.

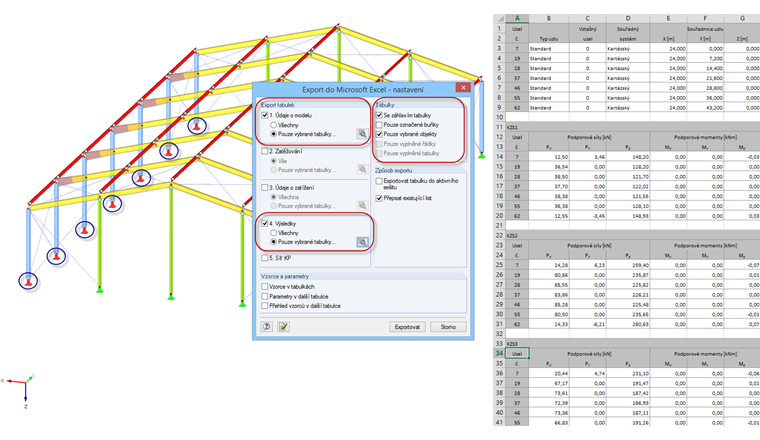

Nejprve pomocí grafického uživatelského rozhraní vyberete všechny uzlové podpory, pro které chcete exportovat reakce. Potom v dialogovém okně pro nastavení exportu nastavíte, že budou exportovány vybrané objekty. Kromě toho můžete stanovit pro nastavení výsledků, že se budou exportovat pouze reakce pro jednotlivé zatěžovací stavy.

V programu MS Excel dostanete jednotlivé tabulky pro každou tabulku výsledků (například 1.1 Uzly, 4.1 Uzly - Reakce), které můžete použít k vytvoření jasného přehledu.
