Свободная переменная нагрузка

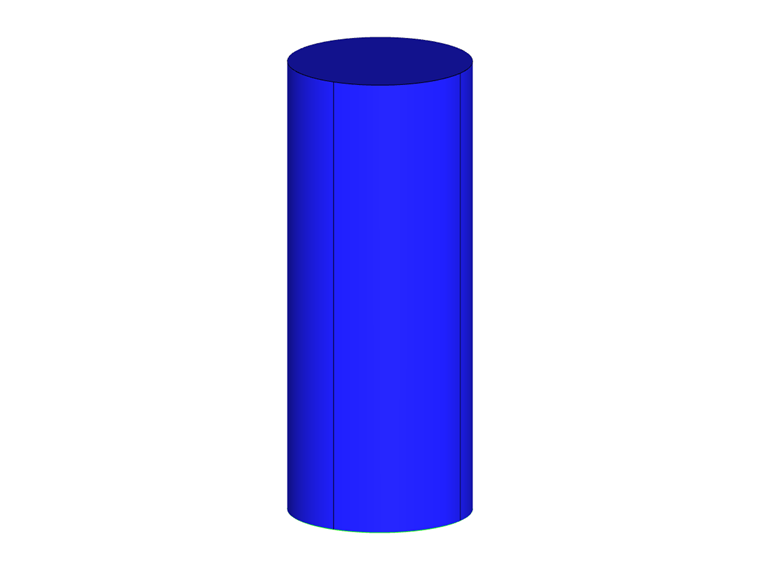

На рисунке 01 слева показан круглый контейнер, на который действует переменная по высоте нагрузка в направлении, нормальном к поверхности. Изображение свободной нагрузки всегда относится к поверхности, лежащей на заданной плоскости (в данном случае XZ) с нормальной осью, лежащей в направлении свободной оси (в данном случае ось x).

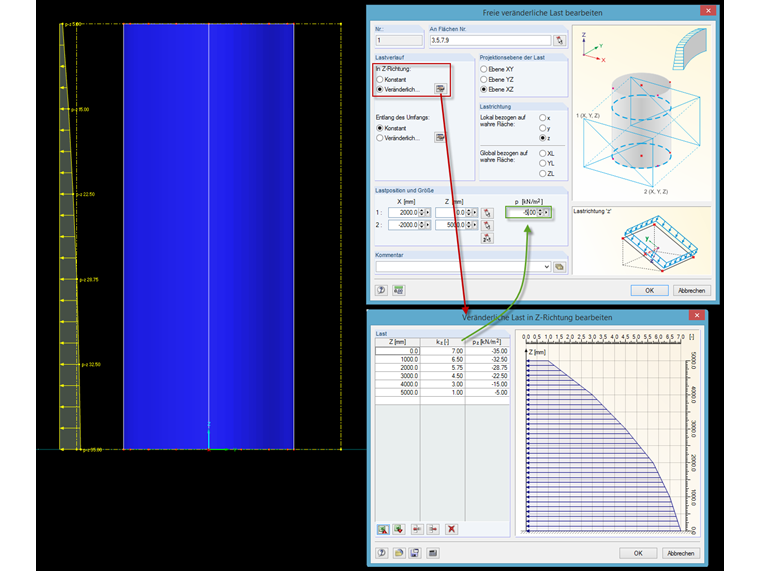

Чтобы получить переменную нагрузку по высоте (ось z), выберите в разделе «В направлении Z» опцию «Различная». Затем с помощью соответствующей кнопки можно создавать нагрузки с любыми высотами.

Der Faktor kz ist dabei der Bezug auf den Wert der konstanten Last, wie in der Abbildung grün dargestellt.

На рисунке 02 показан тот же контейнер, но с переменной нагрузкой по окружности, приложенной в направлении нормали к поверхности. Представление свободной нагрузки всегда относится к поверхности, лежащей на заданной плоскости (в данном случае XZ-плоскость), как и в случае нагрузки, варьирующейся по высоте. Нормальная ось лежит в направлении свободной оси (в данном случае - оси y).

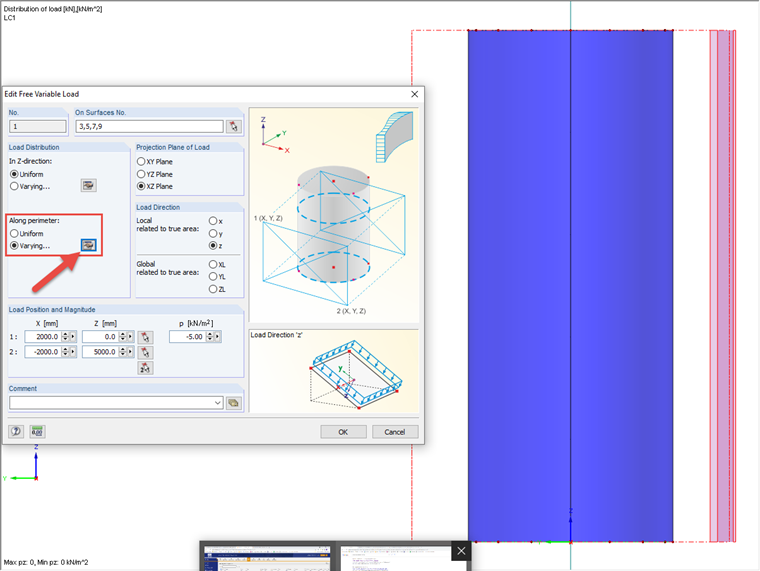

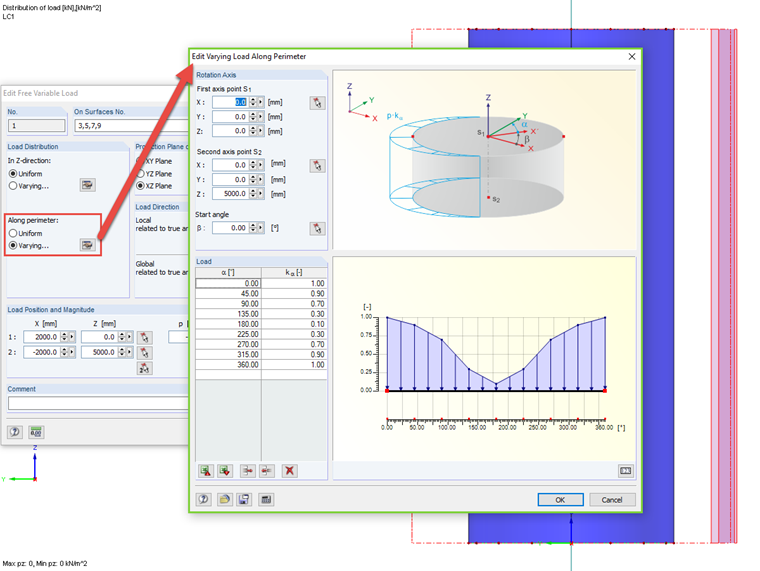

Чтобы получить нагрузку, меняющуюся по периметру, выберите в разделе «По периметру» опцию «Различная». Затем с помощью соответствующей кнопки (Рисунок 03) введите коэффициенты для нагрузки, включая угол, под которым эти коэффициенты возникают.

Кроме того, необходимо указать ось, к которой относится периметр. Кроме того, в данном случае коэффициент kα относится к значению постоянной нагрузки в основном диалоговом окне (отмечено на изображении зеленым).

Для ввода более сложных распределений нагрузок можно также использовать функцию экспорта и импорта в MS Excel.
