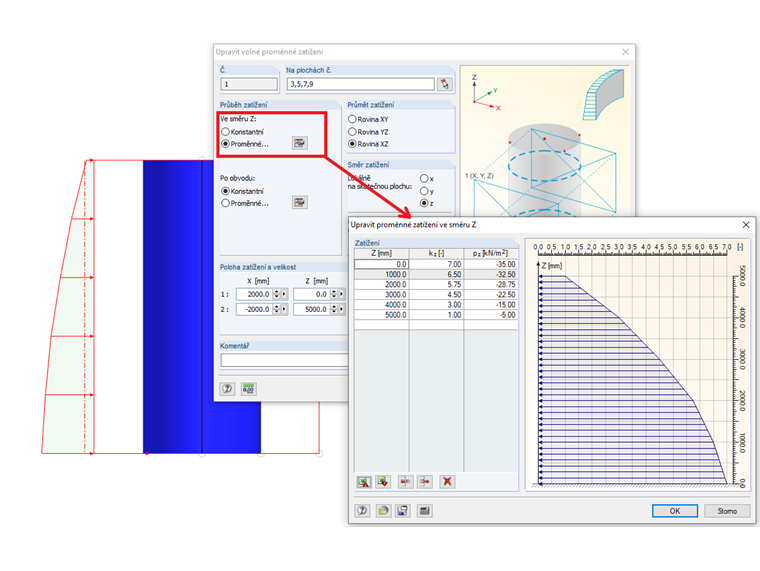

Na Obrázku 01 je vidět vlevo kruhový zásobník se zatížením proměnným po výšce a působícím kolmo na plochu. Znázornění volného zatížení se vždy vztahuje na plochu, která je v definované rovině (v tomto případě v rovině XZ) s normálou ve směru volné osy (v našem případě osa x).
Pro nastavení zatížení proměnného po výšce (osa z) zvolte „Proměnné“ → „Ve směru Z“. Poté můžete vytvořit zatížení s jakoukoliv výškou pomocí odpovídajícího tlačítka.
Součinitel kz odkazuje na hodnotu konstantního zatížení, jak je zobrazeno na obrázku zeleně.

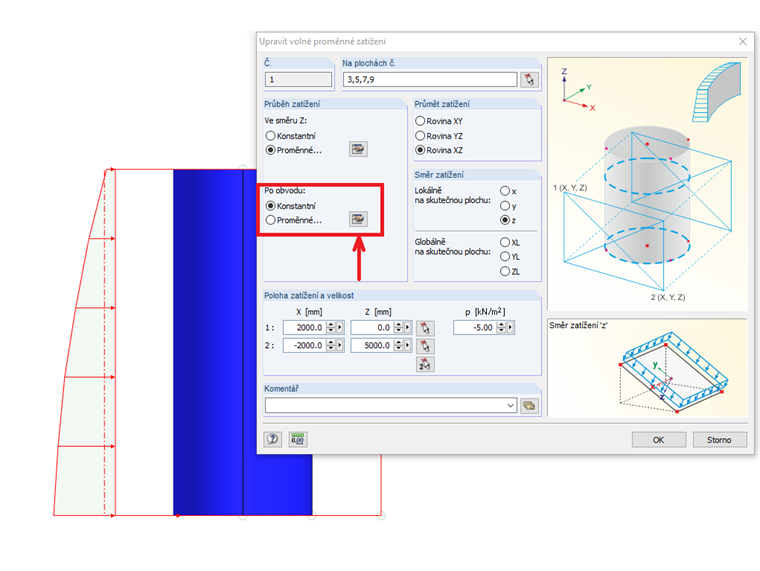

Na obr. 02 je znázorněn stejný zásobník, na který však působilo zatížené proměnné po obvodu kolmo na plochu. Zobrazení volného zatížení se vztahuje stejně jako v případě zatížení proměnného po výšce vždy na plochu ležící v definované rovině (také zde rovina XZ). Normála ve směru volné osy (zde osa y) představuje směr zatížení.

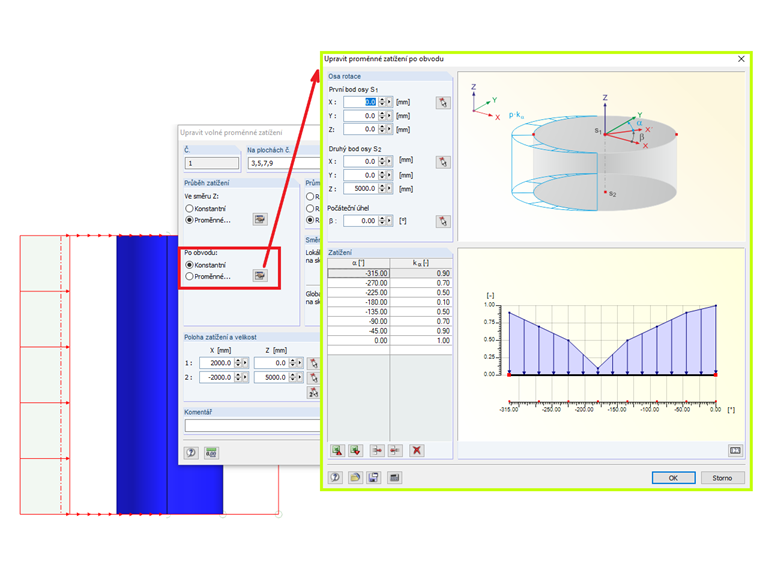

Abychom získali proměnné zatížení po obvodu, zvolíme možnost "Proměnné" v sekci "Po obvodu". Pomocí příslušného tlačítka (Obrázek 03) zadáme součinitele zatížení včetně úhlů, v nichž se vyskytují.
Dále je třeba zadat osu, ke které se obvod vztahuje. Součinitel kα je k dispozici jako odkaz na hodnotu konstantního zatížení v hlavním okně (na obrázku je znázorněno zeleně).
Pomocí funkce exportu a importu a Excelu lze zadávat i složitější průběhy zatížení.
