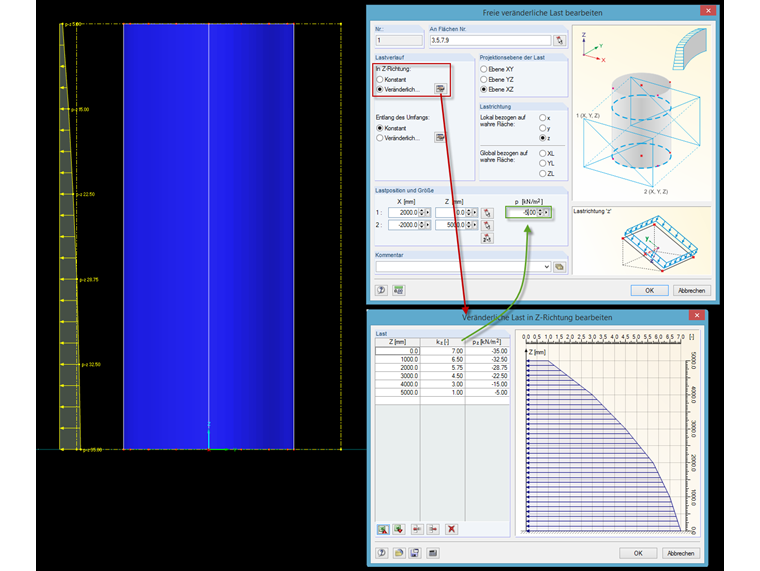

L'immagine 01 mostra un contenitore rotondo a sinistra e un carico di altezza variabile è applicato su di esso in una direzione normale alla superficie. La rappresentazione del carico libero si riferisce sempre ad una superficie che poggia su un piano definito (piano XZ in questo caso) con l'asse normale giacente nella direzione dell'asse libero (asse x in questo caso).
Per ottenere un carico variabile in altezza (asse z), selezionare l'opzione "Variabile" in "In direzione Z". Quindi è possibile creare carichi con qualsiasi elevazione utilizzando il pulsante corrispondente.
Der Faktor kz ist dabei der Bezug auf den Wert der konstanten Last, wie in der Abbildung grün dargestellt.
L'immagine 02 mostra lo stesso contenitore, ma ora con un carico variabile nella sua circonferenza applicato nella direzione della normale alla superficie. La rappresentazione del carico libero si riferisce sempre ad una superficie che poggia su un piano definito (piano XZ in questo caso), come nel caso del carico variabile in altezza. L'asse normale si trova nella direzione dell'asse libero (l'asse y, in questo caso).

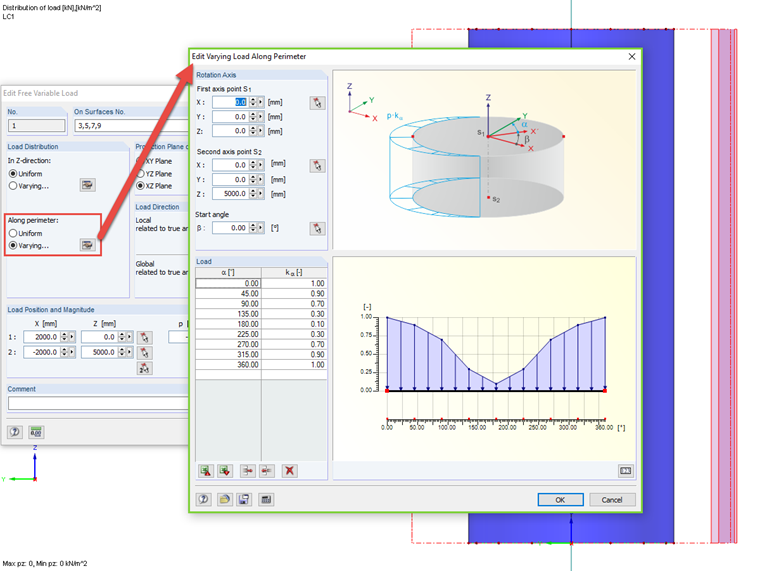

Per ottenere un carico variabile lungo il perimetro, selezionare l'opzione "Variabile" in "Lungo il perimetro". Quindi è possibile utilizzare il pulsante corrispondente (Figura 03) per inserire i fattori per il carico, incluso l'angolo sotto il quale si verificano questi fattori.
Inoltre, è necessario specificare l'asse a cui si riferisce il perimetro. Anche in questo caso, il coefficiente kα si riferisce al valore del carico costante nella finestra di dialogo principale (segnato in verde nell'immagine).
Per inserire distribuzioni di carico più complesse, è possibile utilizzare la funzione di esportazione e importazione anche per MS Excel.
