自由变量负载1

提示和技巧

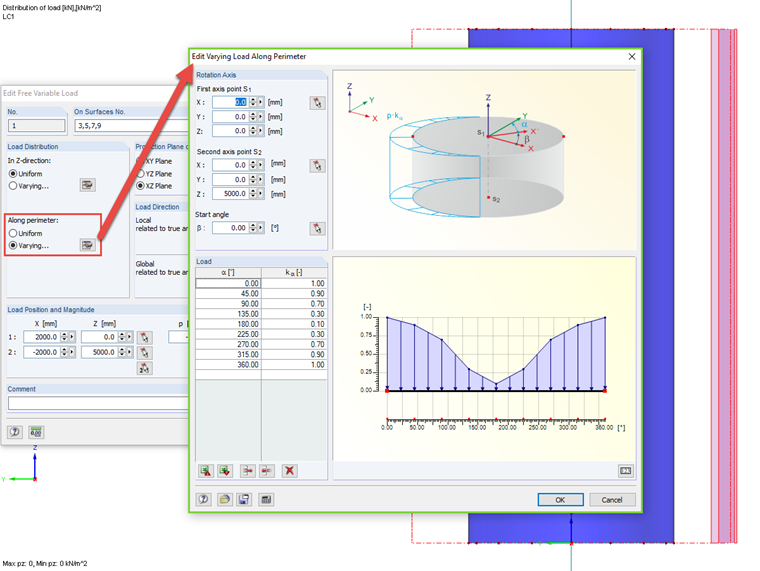

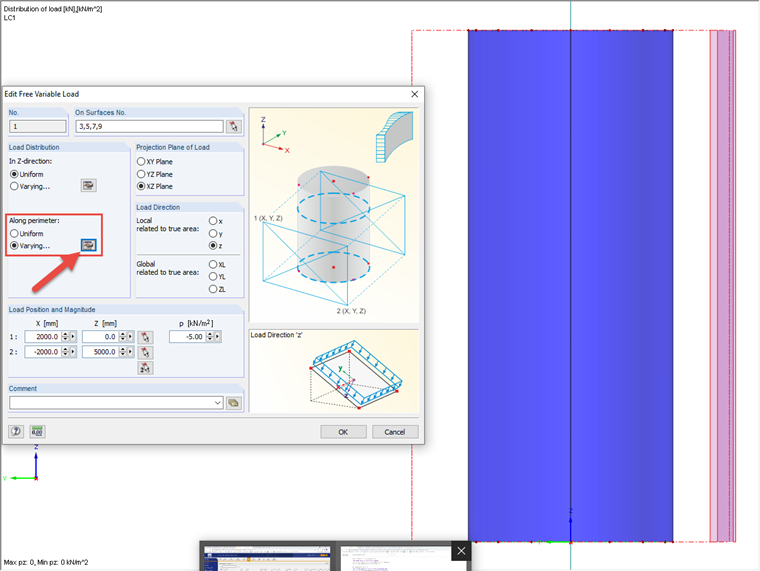

RFEM的新版本5.03.0050包括一种名为“自由可变负载”的新型表面负载。这使您可以在z方向和沿曲面的周边应用具有可变载荷分布的载荷。

图中左侧是圆形容器,Z方向可变的载荷沿垂直于表面的方向施加在其上。自由载荷的表示总是指停留在限定平面(在这种情况下为XZ平面)上的表面,其中法线轴位于自由轴的方向(在这种情况下为x轴)。

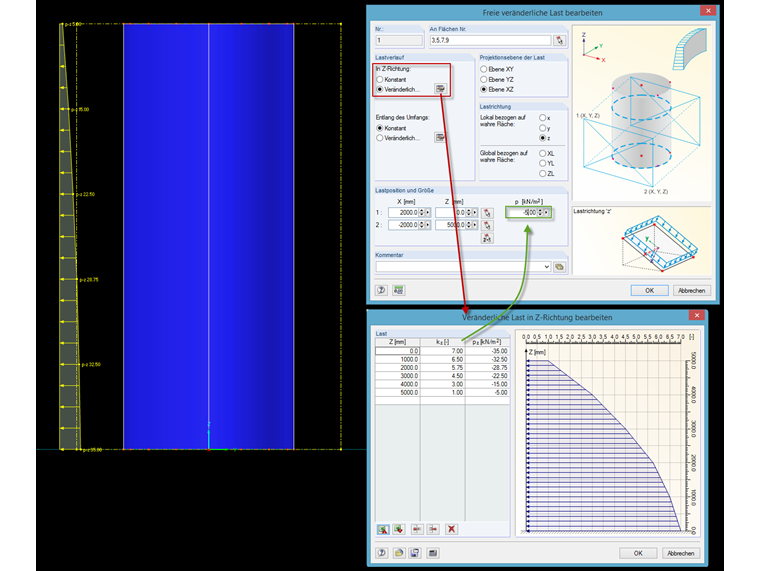

要获得关于高度(z轴)的负载变量,请选择“在Z方向”下的“变化”选项。然后,您可以使用相应的按钮创建任何高程的载荷。

因子k z指的是恒定负载的值,如标有绿色的图所示。输入复杂载荷分布的重要说明:此处也可以导出和导入MS Excel。
