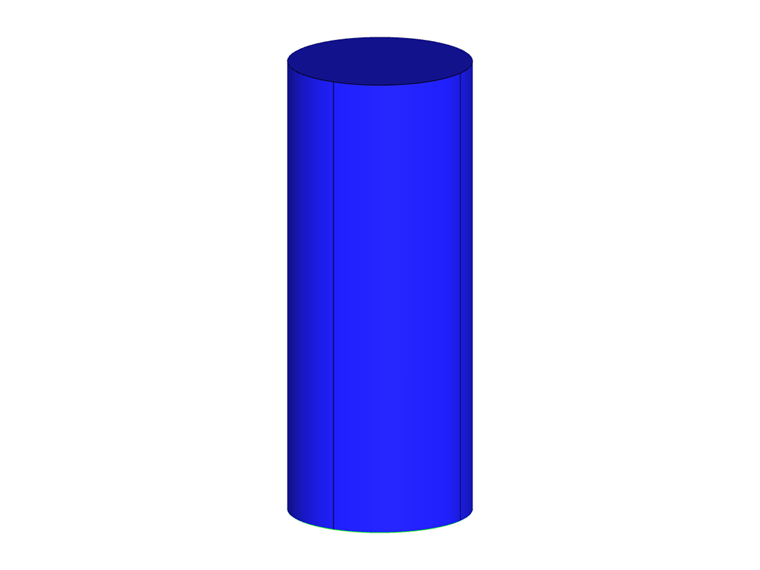

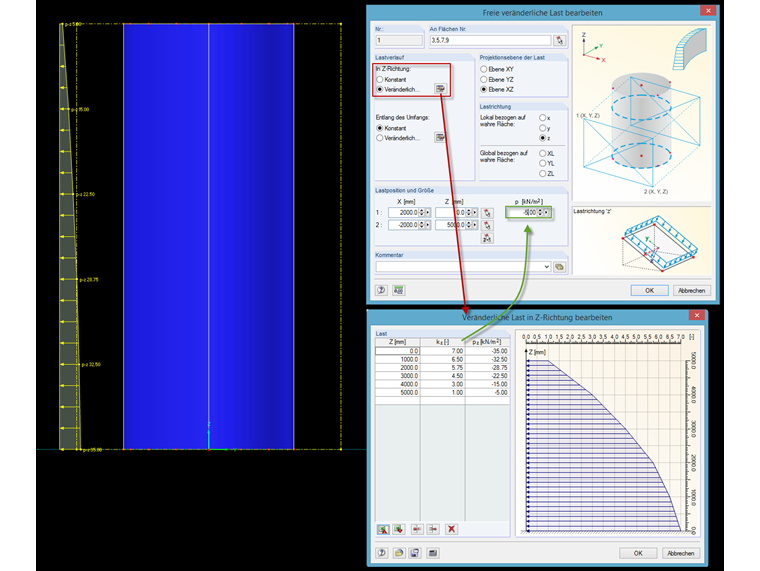

A Figura 01 mostra à esquerda um contentor redondo onde é aplicada uma carga de altura variável na direcção normal à superfície. A representação da carga livre refere-se sempre a uma superfície apoiada num plano definido (plano XZ neste caso) com o eixo normal situado na direção do eixo livre (eixo x neste caso).
Para obter uma carga variável em altura (eixo z), selecione a opção "Variável" em "Na direção Z". Em seguida, pode criar cargas com quaisquer elevações utilizando o botão correspondente.
Der Faktor kz ist dabei der Bezug auf den Wert der konstanten Last, wie in der Abbildung grün dargestellt.

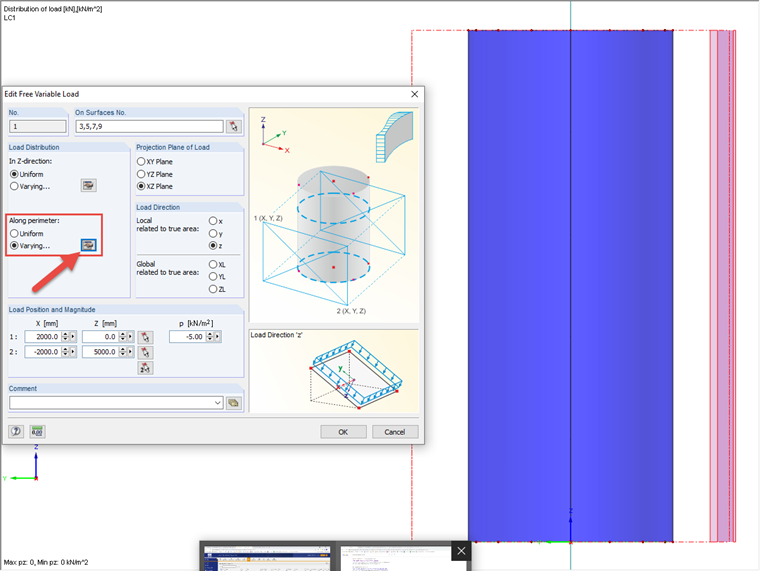

A Figura 02 mostra o mesmo contentor, mas agora com uma carga variável na sua circunferência aplicada na direção normal da superfície. A representação da carga livre refere-se sempre a uma superfície apoiada num plano definido (neste caso, o plano XZ), como no caso da carga variável em altura. O eixo normal repousa na direção do eixo livre (o eixo y, neste caso).

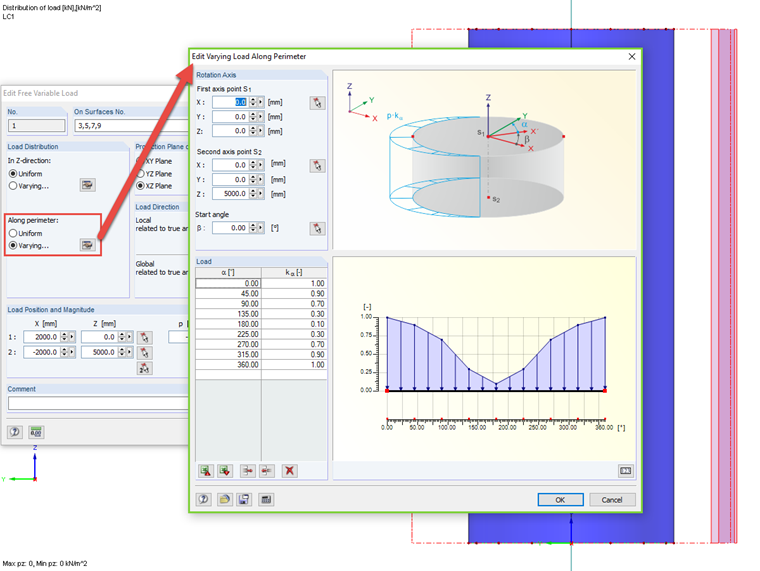

Para obter uma carga variável ao longo do perímetro, selecione a opção "Variável" em "Ao longo do perímetro". Em seguida, pode utilizar o botão correspondente (Figura 03) para introduzir os fatores para a carga, incluindo o ângulo sob o qual esses fatores ocorrem.
Além disso, é necessário especificar o eixo ao qual o perímetro se refere. Também neste caso, o fator kα refere -se ao valor da carga constante na caixa de diálogo principal (marcada a verde na imagem).
Para introduzir distribuições de carga mais complexas, também pode utilizar a função de exportação e importação para o MS Excel.
