С учетом эксцентриситета членов и поверхности

Техническая статья

В случае параллельного смещения структурной плоскости элементов и поверхностей или в случае применения осевого смещения к элементам может быть полезна функция эксцентриситетов.

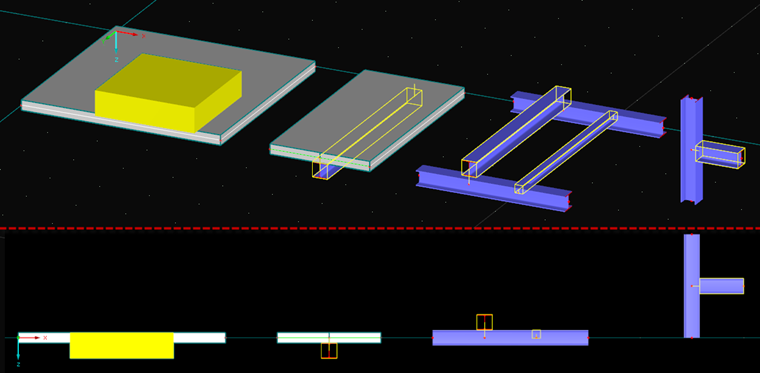

Рисунок 01 - Эксцентриситеты

Эксцентриситет поверхностей

Поверхности можно сместить в локальную ось z с помощью вкладки «Поддержка / эксцентриситет» диалогового окна «Редактировать поверхность». Например, это было бы необходимо, если внутри пластины произошел скачок толщины пластины, а поверхность должна оставаться плоской. В этом случае новая поверхность с большей толщиной вводится и интегрируется в более тонкую пластину, и определяется эксцентриситет.

Рисунок 02 - Эксцентриситет поверхности

Эксцентричность членов

Участники могут быть определены на вкладке «Параметры» диалогового окна «Изменить участника», или вы можете создать нового участника. В диалоговом окне «Редактировать эксцентриситет элемента» доступны абсолютные и относительные смещения.

Вы можете выбрать абсолютное смещение относительно глобальной или локальной (ось элемента) системы координат и ввести эксцентриситет как абсолютное расстояние до ранее использованной системной линии.

В случае относительного смещения можно определить эксцентриситет элемента в зависимости от конкретного поперечного сечения и смежного структурного компонента (элемента или поверхности).

Кроме того, можно выбрать автоматическое осевое смещение из смежных элементов.

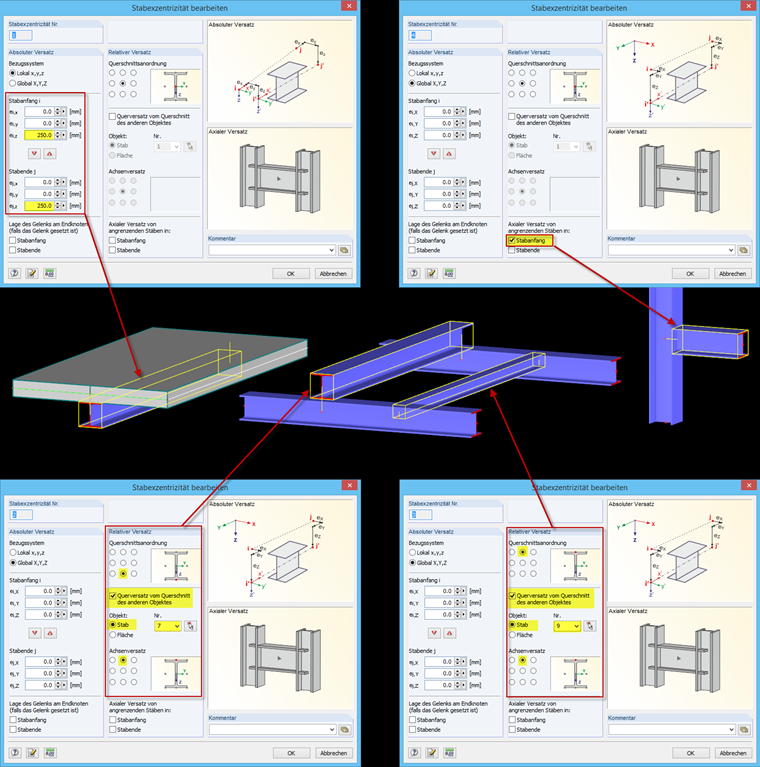

Рисунок 03 - Эксцентриситеты членов

Учитывая эксцентриситеты в расчете

Эксцентриситеты следует использовать не только для реалистичного представления, поскольку они также влияют на деформацию и внутренние силы.

Если эксцентриситет введен для поверхности, представьте аналитическую модель как открытую обувную коробку. Квази невидимые жесткие поверхности образуются на всех граничных линиях, которые жестко связаны со смещенной родительской поверхностью. Высота обувной коробки соответствует определенному эксцентриситету. Поэтому эксцентриситет следует наносить только на внутренние поверхности, а не на поверхности со свободными краями. В противном случае сдерживающие моменты возникают на свободных краях. Результаты отображаются в исходной высоте.

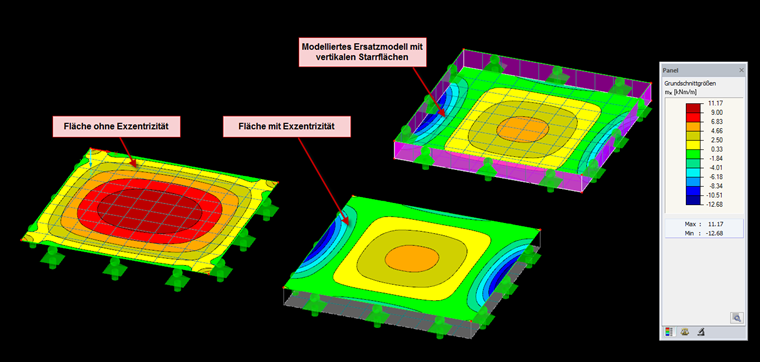

Рисунок 04 - Аналитическая модель эксцентричной поверхности

Аналогично аналитической модели поверхностей, в случае эксцентриситетов элементов создается фоновое соединение с исходным узлом. Поэтому члены также могут получить граничные моменты из-за эксцентриситета.

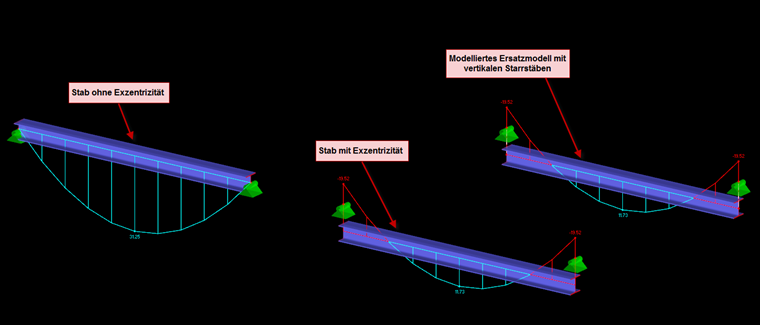

Рисунок 05 - Аналитическая модель эксцентрикового элемента

Особенно в RFEM, можно контролировать расположение любого существующего шарнира элемента в сочетании с эксцентриситетом. По умолчанию эти шарниры расположены в системе смещенных осей. Однако, если шарнир должен применяться к исходному узлу, вы можете установить его отдельно для начала и конца элемента.

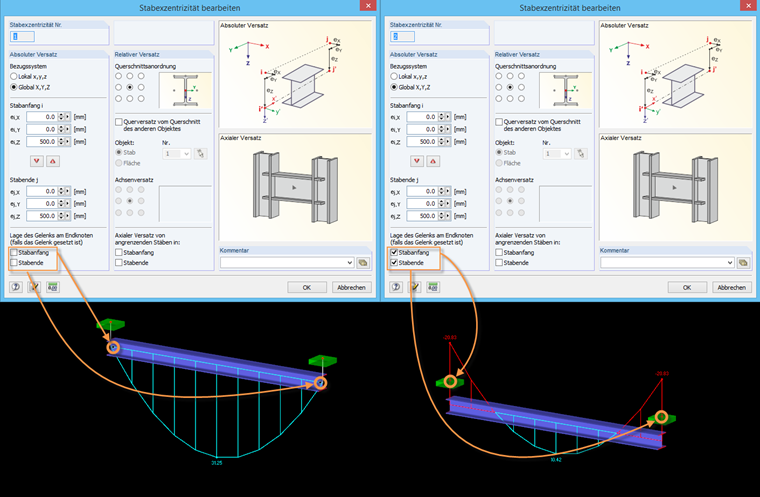

Рисунок 06 - Расположение шарниров элементов
