Rozważanie ekscentryczności członków i powierzchni

Artykuł o tematyce technicznej

W przypadku równoległego przesunięcia płaszczyzny konstrukcyjnej prętów i powierzchni lub w przypadku zastosowania przesunięcia osiowego dla prętów, funkcja mimośrodowości może być użyteczna.

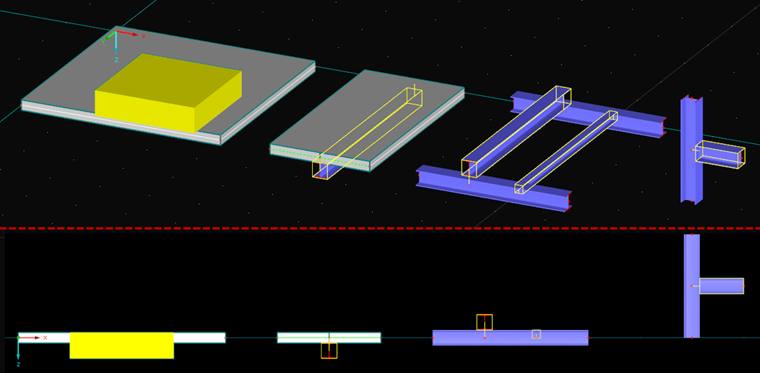

Rysunek 01 - Mimośród

Ekscentryczność powierzchni

Powierzchnie można przemieszczać do lokalnej osi Z za pomocą zakładki „Wsparcie / Mimośród” okna dialogowego „Edytuj powierzchnię”. Na przykład byłoby to konieczne, jeśli w płycie znajduje się skok grubości płyty, a powierzchnia musi pozostać płaska. W tym przypadku wprowadzana jest nowa powierzchnia o większej grubości i zintegrowana z cieńszą płytą, a mimośrodowość jest definiowana.

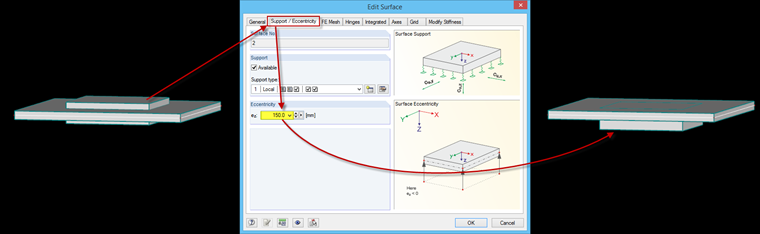

Rysunek 02 - Ekscentryczność powierzchni

Ekscentryczność posłów

Członkowie mogą być zdefiniowani w zakładce „Opcje” w oknie dialogowym „Edytuj członka” lub możesz utworzyć nowego członka. W oknie dialogowym „Edytuj mimośrodowość pręta” dostępne są przesunięcia bezwzględne i względne.

Można wybrać przesunięcie bezwzględne w odniesieniu do układu osi globalnego lub lokalnego (oś pręta) i wprowadzić mimośród jako bezwzględną odległość do poprzednio używanej linii systemowej.

W przypadku przesunięcia względnego można zdefiniować mimośród pręta w zależności od konkretnego przekroju i sąsiedniego elementu konstrukcyjnego (elementu lub powierzchni).

Ponadto możliwe jest wybranie automatycznego przesunięcia osiowego od sąsiednich elementów.

Rysunek 03 - Mimośrody prętów

Rozważanie ekscentryczności w obliczeniach

Mimośrodowości powinny być używane nie tylko dla realistycznej reprezentacji, ponieważ wpływają również na odkształcenia i siły wewnętrzne.

Jeśli ekscentryczność zostanie wprowadzona dla powierzchni, wyobraź sobie model analityczny jako otwarte pudełko na buty. Quasi niewidoczne sztywne powierzchnie są tworzone na wszystkich liniach granicznych, które są sztywno połączone z przesuniętą powierzchnią macierzystą. Wysokość pudełka na buty odpowiada określonej ekscentryczności. Dlatego mimośrodowość powinna być stosowana tylko na powierzchniach wewnętrznych, a nie na powierzchniach z wolnymi krawędziami. W przeciwnym razie na wolnych krawędziach występują momenty ograniczające. Wyniki są wyświetlane na oryginalnej wysokości.

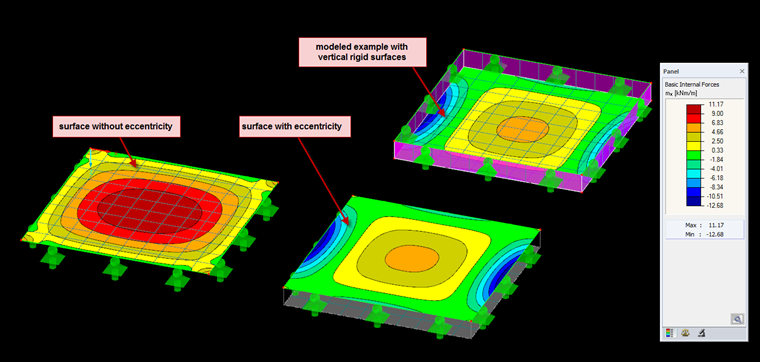

Rysunek 04 - Model analityczny powierzchni mimośrodowej

Podobnie jak w przypadku modelu analitycznego powierzchni, w tle w przypadku ekscentryczności elementów tworzone jest połączenie z pierwotnym węzłem. Dlatego członkowie mogą również uzyskać momenty graniczne z powodu mimośrodowości.

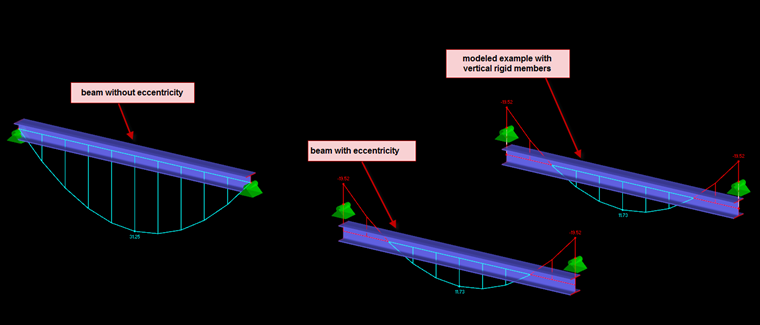

Rysunek 05 - Model analityczny elementu mimośrodowego

Szczególnie w programie RFEM możliwe jest sterowanie położeniem dowolnego istniejącego zawiasu członu w połączeniu z mimośrodowością. Domyślnie zawiasy te znajdują się w systemie przesuniętych osi. Jeśli jednak zawias powinien mieć zastosowanie do pierwotnego węzła, można ustawić to oddzielnie dla początku elementu i końca pręta.

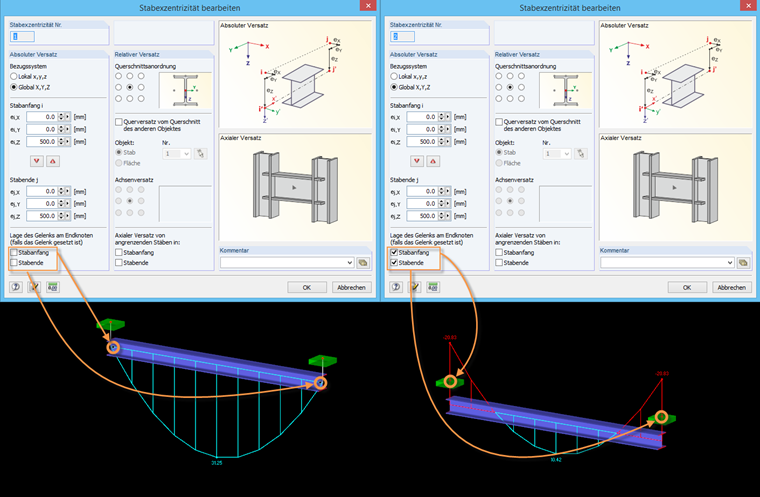

Rysunek 06 - Lokalizacja zawiasu pręta
