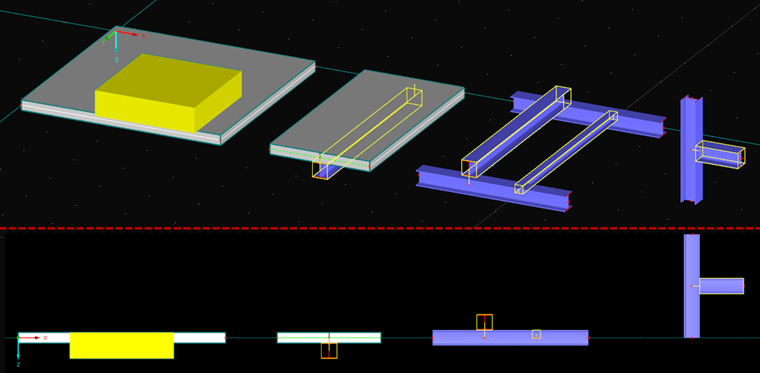

Eccentricità delle superfici

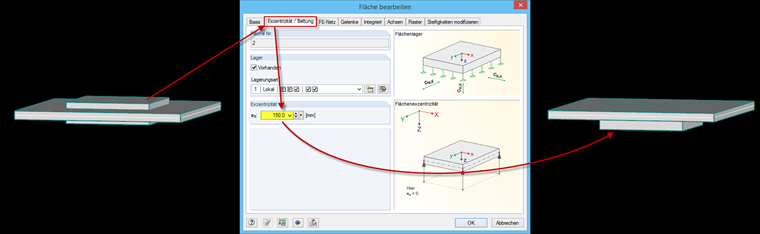

Le superfici possono essere spostate nell'asse z locale utilizzando la scheda "Supporto/Eccentricità" della finestra di dialogo "Modifica superficie". Ad esempio, questo sarebbe necessario se ci fosse un salto di spessore della piastra all'interno di una piastra e la superficie deve rimanere planare. In questo caso, una nuova superficie con uno spessore maggiore viene inserita e integrata nella piastra più sottile e viene definita l'eccentricità.
Eccentricità dei membri

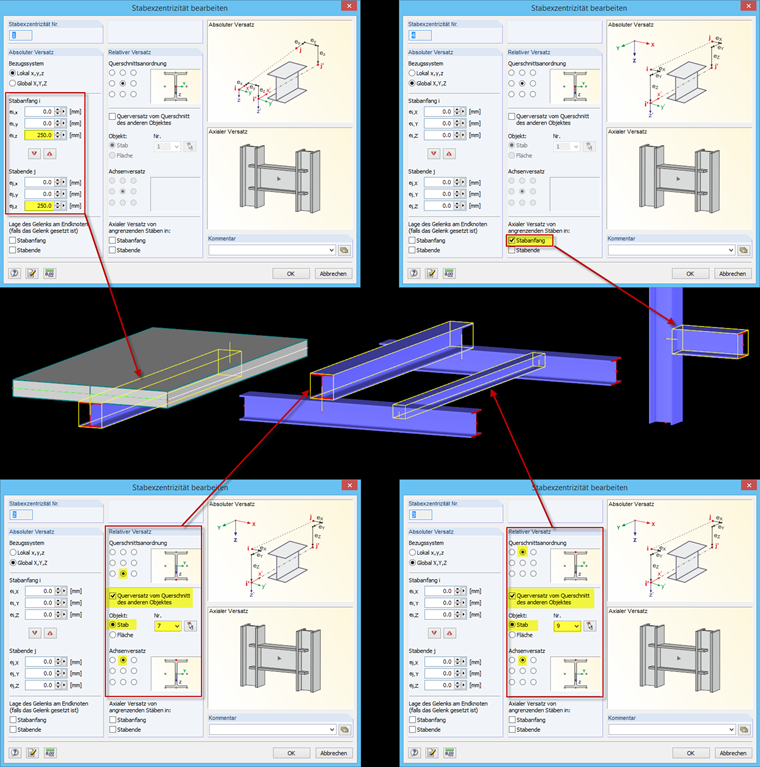

I membri possono essere definiti nella scheda "Opzioni" della finestra di dialogo "Modifica membro", oppure è possibile creare un nuovo membro. Gli offset assoluti e relativi sono disponibili nella finestra di dialogo "Modifica eccentricità dell'asta".
È possibile selezionare l'offset assoluto in riferimento al sistema di assi globale o locale (asse dell'asta) e inserire l'eccentricità come distanza assoluta dalla linea di sistema utilizzata in precedenza.
Nel caso dell'offset relativo, è possibile definire l'eccentricità dell'asta in base alla particolare sezione trasversale e al componente strutturale adiacente (asta o superficie).
Inoltre, è possibile selezionare l'offset assiale automatico dalle aste adiacenti.
Considerando le eccentricità nel calcolo
Le eccentricità dovrebbero essere utilizzate per qualcosa di più del semplice raggiungimento di una rappresentazione realistica, poiché influenzano anche la deformazione e le forze interne.

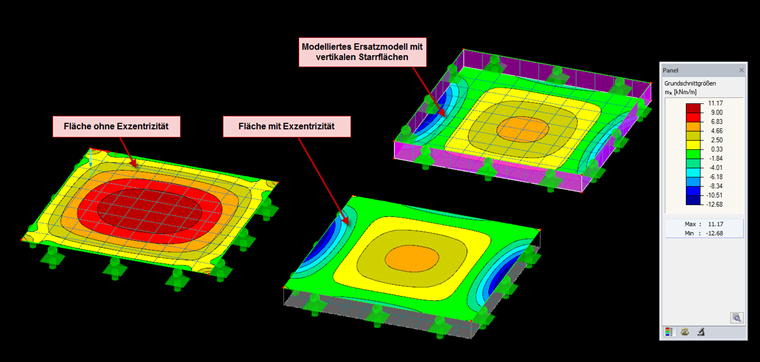

Se l'eccentricità è inserita per una superficie, immagina il modello analitico come una scatola da scarpe aperta. Si formano superfici rigide quasi invisibili in corrispondenza di tutte le linee di contorno, che sono rigidamente collegate alla superficie padre spostata. L'altezza della scatola da scarpe corrisponde all'eccentricità definita. Pertanto, l'eccentricità deve essere applicata solo sulle superfici interne e non sulle superfici con bordi liberi. Altrimenti, si verificano momenti di contenimento sui bordi liberi. I risultati vengono visualizzati nell'altitudine originale.

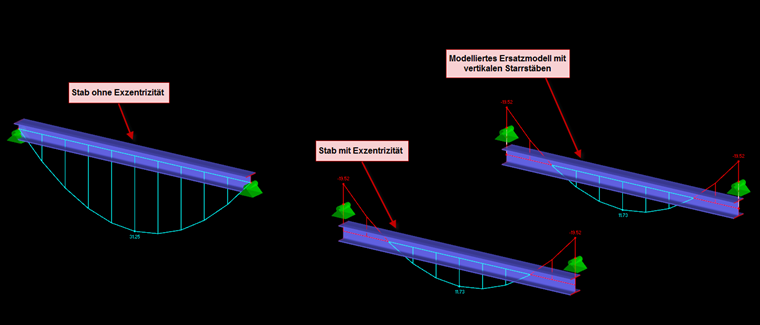

Analogamente al modello analitico delle superfici, in caso di eccentricità dell'asta viene creato un collegamento al nodo originale sullo sfondo. Pertanto, i membri possono anche ottenere momenti limite a causa dell'eccentricità.

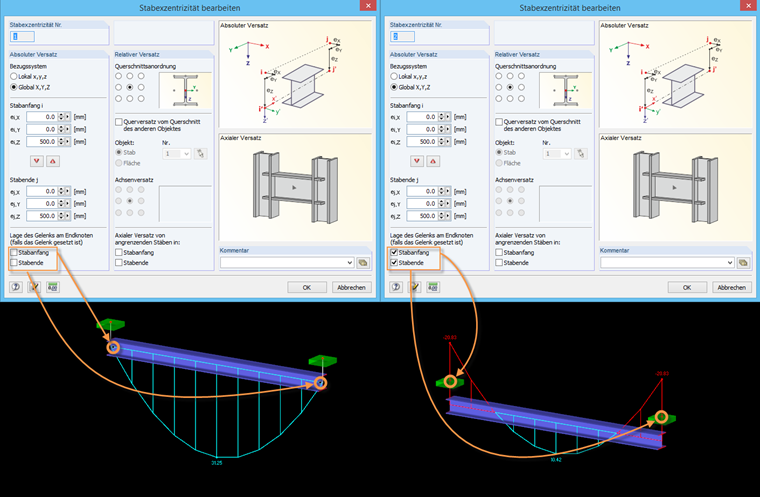

In RFEM, in particolare, è possibile controllare la posizione di qualsiasi cerniera esistente dell'asta in combinazione con l'eccentricità. Per impostazione predefinita, queste cerniere si trovano nel sistema ad assi spostati. Tuttavia, se il nodo deve essere applicato al nodo originale, è possibile impostarlo separatamente per l'inizio e la fine dell'asta.
