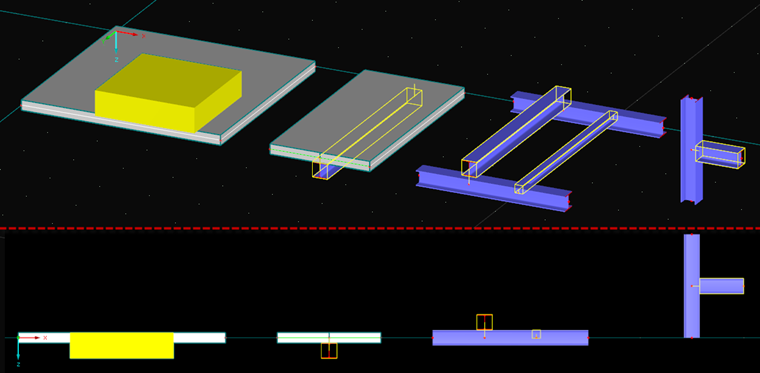

面的偏心距

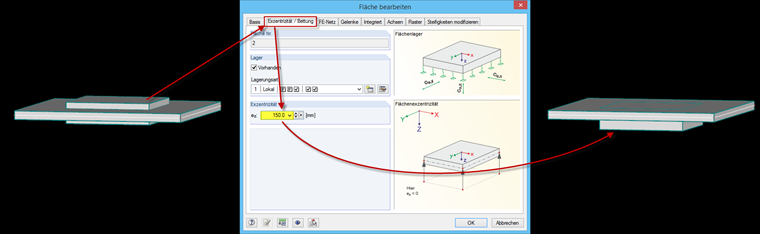

使用“编辑面”对话框中的“支座/偏心”选项卡，面可以在局部z轴上位移。 例如，如果在一个板中有一个板厚度跳变，并且该面必须保持平面，那么这是必须的。 在这种情况下，输入一个新的厚度较大的面并将其集成到较薄的板中，然后定义偏心距。
杆件偏心

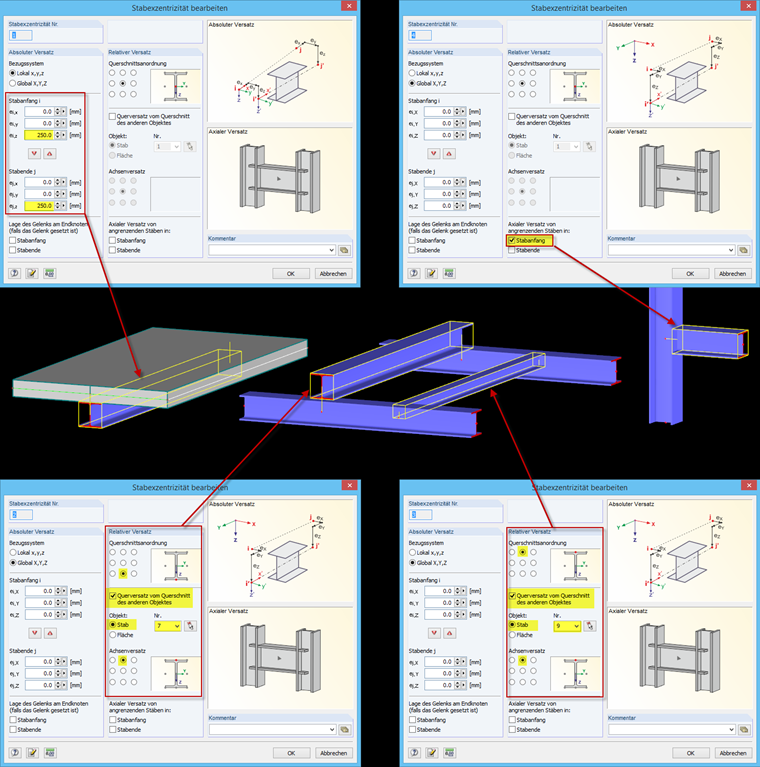

杆件可以在“编辑杆件”对话框的“选项”选项卡中定义，也可以创建一个新杆件。 绝对偏移和相对偏移在对话框“编辑杆件偏心率”中可用。
可以选择参照全局或局部（杆件坐标系）坐标系的绝对坐标系的偏移，然后将偏心率定义为与上一条系统线的绝对距离。
在相对偏移的情况下，可以根据特定的截面和相邻的结构构件（杆件或面）定义杆件偏心。
此外，可以从相邻的构件中选择自动的轴向偏移。
计算时考虑偏心
Exzentrizitäten sollten nicht nur für eine realistische Darstellung verwendet werden, denn diese wirken sich auch auf die Verformungen und Schnittgrößen aus.

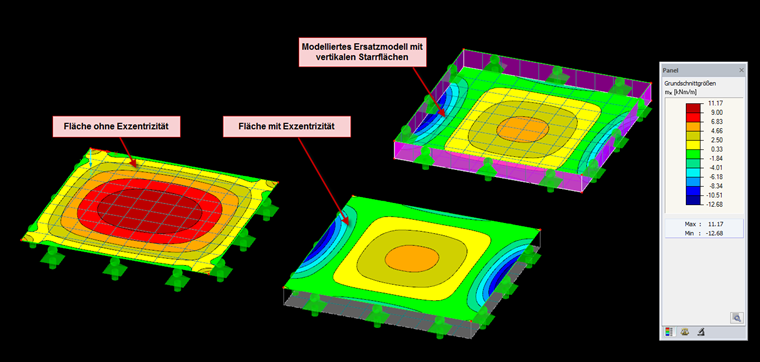

如果输入了面的偏心距，则将分析模型想象成一个开放的鞋盒。 在所有交界线处形成准无形的刚度面，这些刚度面与移动的子面刚性连接。 靴盒的高度对应于定义的偏心距。 因此，偏心率仅适用于内表面，而不适用于带有自由边的面。 否则在自由边缘上会产生约束力矩。 计算结果以原始高度显示。

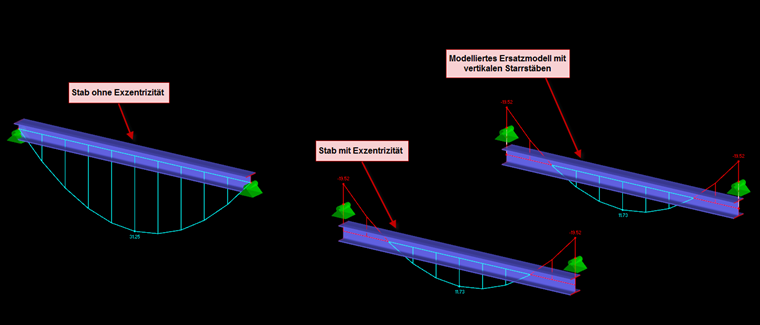

与杆件的偏心分析一样，在后台创建到原始节点的连接。 因此，由于偏心，杆件也可以得到边界弯矩。
特别是在RFEM中可以结合偏心对任何现有的杆件铰进行定位。 默认情况下，这些铰链位于移动轴系中。 但是，如果铰链应用于原始节点，则可以在杆件起点和杆件末端分别设置。
