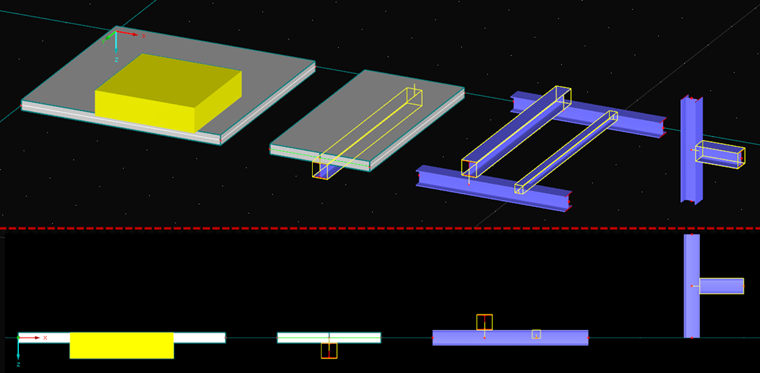

Excentricidad de las superficies

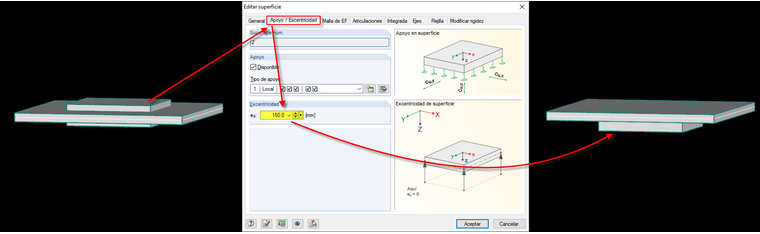

Las superficies se pueden desplazar en el eje z local utilizando la pestaña "Apoyo/excentricidad" del cuadro de diálogo "Editar superficie". Por ejemplo, esto sería necesario si hubiera un salto en el espesor de la placa dentro de una placa y la superficie debe permanecer plana. En este caso, se introduce una nueva superficie con un espesor mayor y se integra en la placa más delgada, y se define la excentricidad.
Excentricidad de los miembros

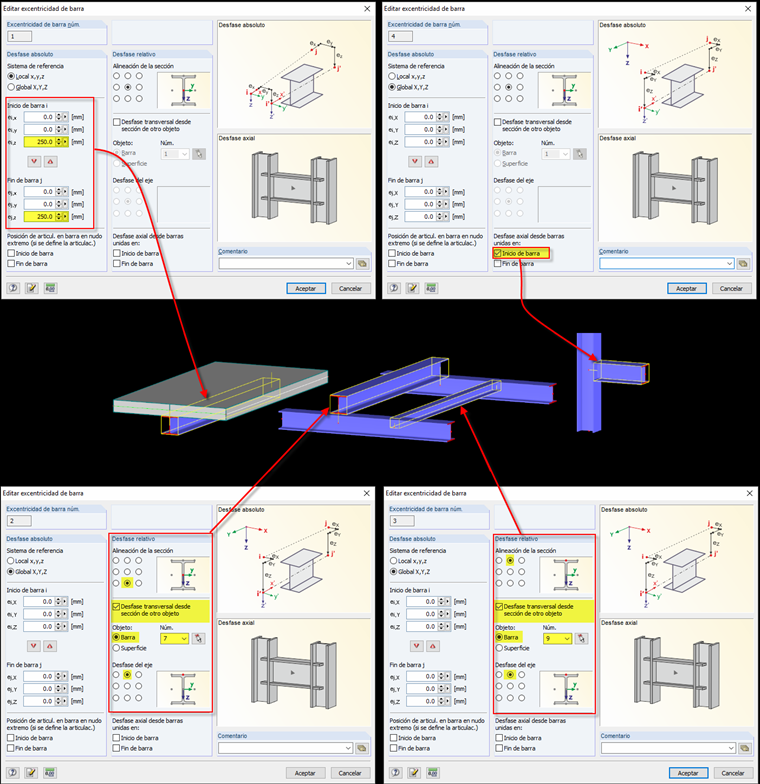

Los miembros se pueden definir en la pestaña "Opciones" del cuadro de diálogo "Editar miembro", o puede crear un nuevo miembro. Los desfases absolutos y relativos están disponibles en el cuadro de diálogo "Editar excentricidad de barra".
Puede seleccionar el desfase absoluto en referencia al sistema de ejes global o local (eje de la barra) e introducir la excentricidad como la distancia absoluta a la línea del sistema utilizada anteriormente.
En el caso del desplazamiento relativo, puede definir la excentricidad de la barra según la sección transversal particular y el componente estructural adyacente (barra o superficie).
Además, es posible seleccionar el desplazamiento axial automático de los elementos adyacentes.
Consideración de excentricidades en el cálculo
Exzentrizitäten sollten nicht nur für eine realistische Darstellung verwendet werden, denn diese wirken sich auch auf die Verformungen und Schnittgrößen aus.

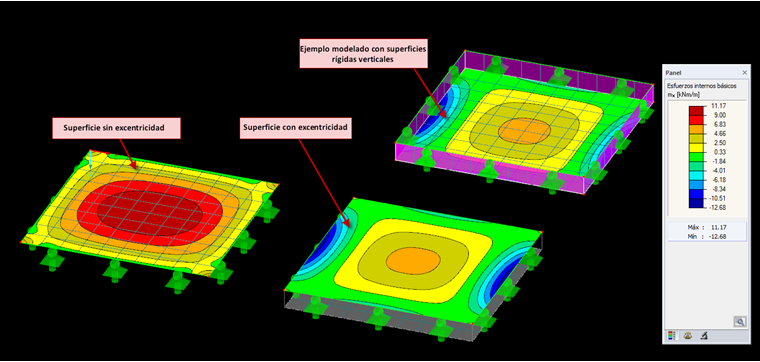

Si se introduce la excentricidad para una superficie, imagine el modelo analítico como una caja de zapatos abierta. Se forman superficies rígidas cuasi-invisibles en todas las líneas de contorno, las cuales están conectadas rígidamente a la superficie principal desplazada. La altura de la caja de zapatos corresponde a la excentricidad definida. Por lo tanto, la excentricidad solo se debe aplicar en las superficies interiores y no en las superficies con bordes libres. De lo contrario, se producen momentos de restricción en los bordes libres. Los resultados se muestran en la altitud original.

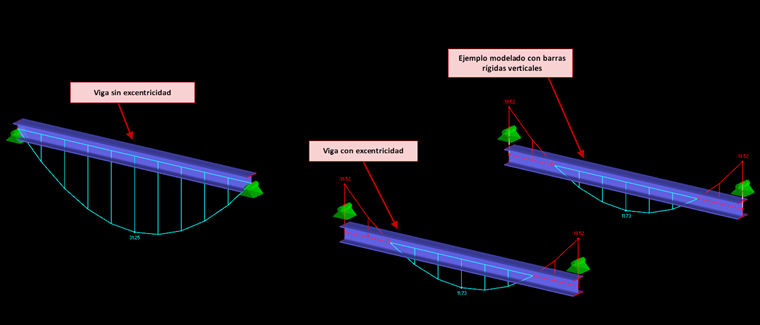

De manera similar al modelo analítico de las superficies, se crea una conexión con el nudo original en el fondo en el caso de excentricidades en las barras. Por lo tanto, los miembros también pueden obtener momentos límite debido a la excentricidad.

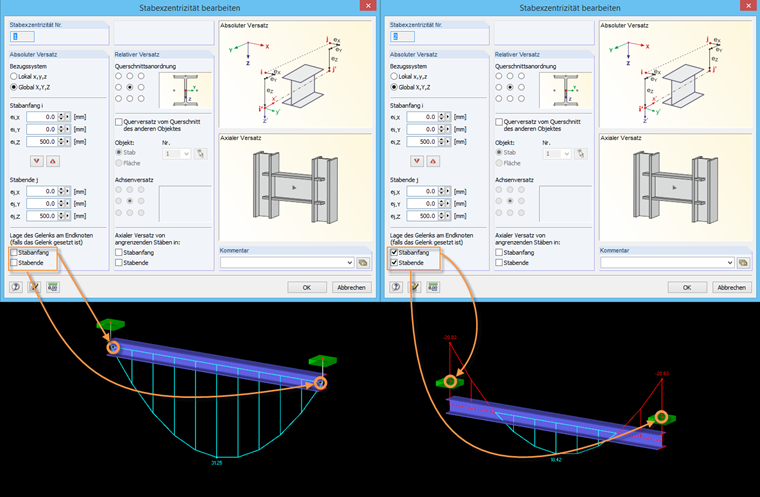

En RFEM en particular, es posible controlar la ubicación de cualquier articulación de barra existente en combinación con la excentricidad. Por defecto, estas bisagras se encuentran en el sistema de eje desplazado. Sin embargo, si la bisagra se aplica al nodo original, puede establecer esto por separado para el inicio y el final del miembro.
