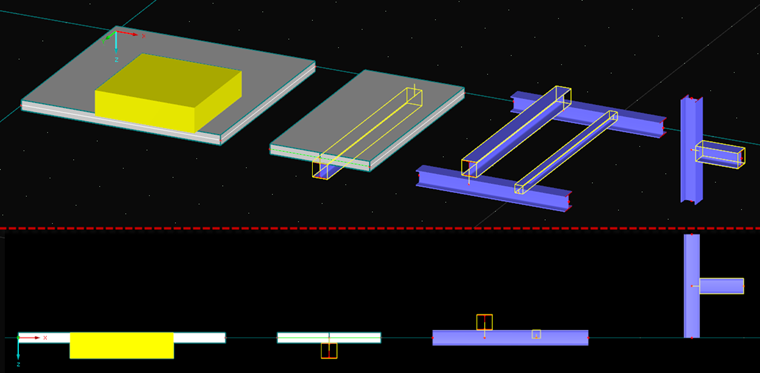

Excentricidade de superfícies

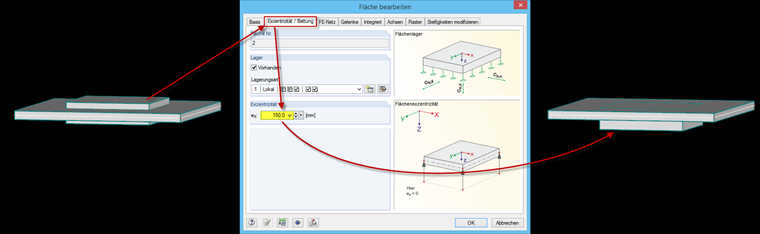

As superfícies podem ser deslocadas para o eixo z local utilizando o separador "Apoio/excentricidade" da caixa de diálogo "Editar superfície". Por exemplo, isso seria necessário se houvesse um salto de espessura da placa dentro de uma placa e a superfície deve permanecer plana. Neste caso, é introduzida uma nova superfície com uma espessura maior e integrada na placa mais fina, sendo definida a excentricidade.
Excentricidade de barras

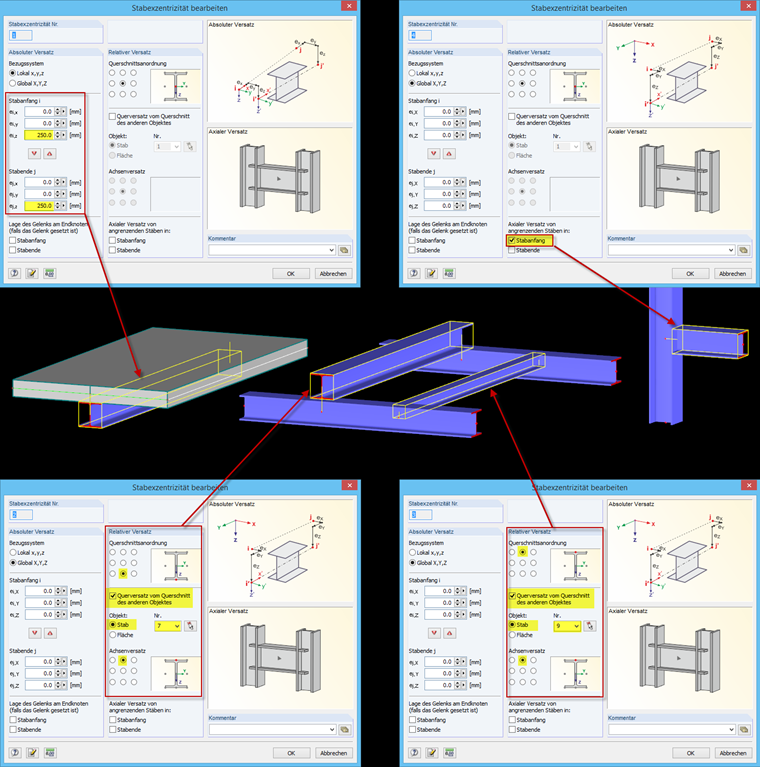

As barras podem ser definidas no separador "Opções" da caixa de diálogo "Editar barra" ou pode criar uma nova barra. Os deslocamentos absolutos e relativos estão disponíveis na caixa de diálogo "Editar excentricidade de barra".
Pode selecionar o desvio absoluto em relação ao sistema de eixos global ou local (eixo da barra) e introduzir a excentricidade como distância absoluta em relação à linha do sistema utilizada anteriormente.
No caso do desvio relativo, é possível definir a excentricidade da barra dependendo da secção particular e do componente estrutural adjacente (barra ou superfície).
Além disso, é possível selecionar o desvio axial automático a partir das barras adjacentes.
Consideração de excentricidades no cálculo
Exzentrizitäten sollten nicht nur für eine realistische Darstellung verwendet werden, denn diese wirken sich auch auf die Verformungen und Schnittgrößen aus.

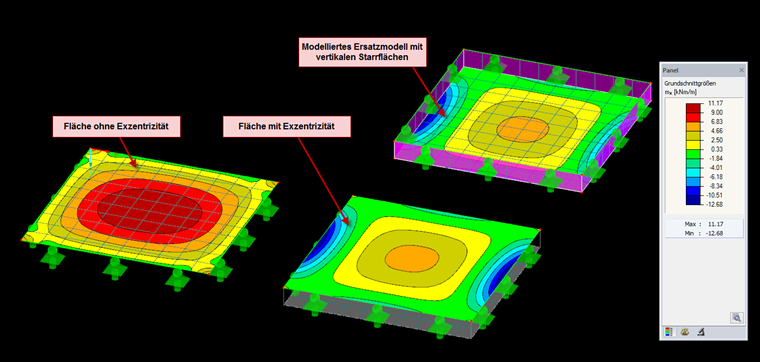

Se a excentricidade é introduzida para uma superfície, imagine o modelo analítico como uma caixa de sapatos aberta. As superfícies rígidas quase invisíveis são formadas em todas as linhas de fronteira, as quais estão rigidamente ligadas à superfície principal deslocada. A altura da caixa de sapatos corresponde à excentricidade definida. Portanto, a excentricidade só deve ser aplicada nas superfícies interiores e não nas superfícies com arestas livres. Caso contrário, os momentos de restrição ocorrem nas bordas livres. Os resultados são exibidos na altitude original.

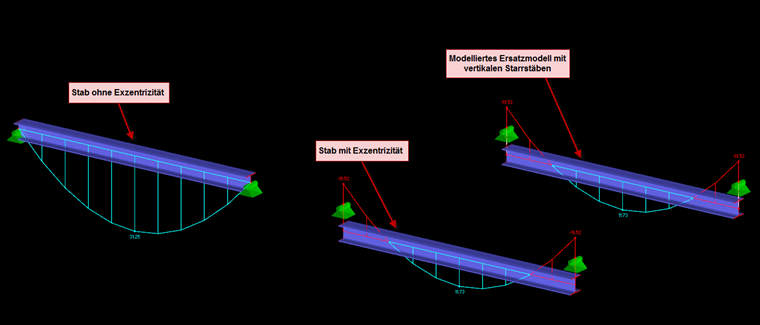

À semelhança do modelo analítico das superfícies, é criada uma ligação com o nó original em segundo plano no caso de excentricidades de barra. Portanto, as barras também podem ter momentos de fronteira devido à excentricidade.

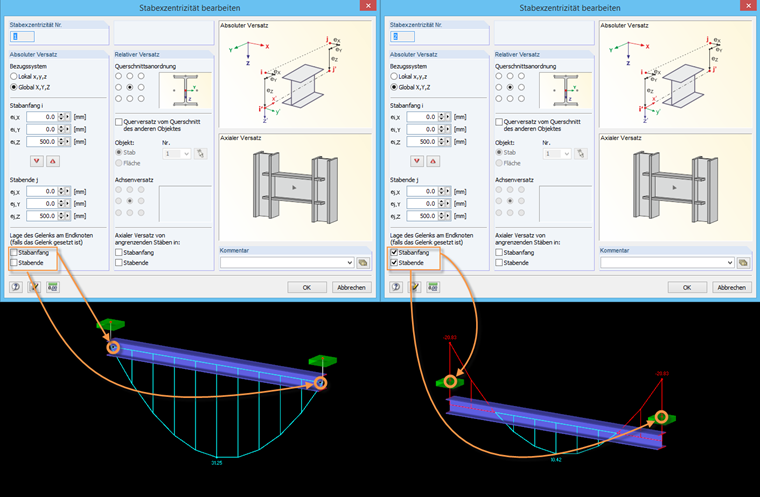

Em particular no RFEM, é possível controlar a localização de qualquer articulação de barra existente em combinação com a excentricidade. Por padrão, essas articulações estão localizadas no sistema de eixos deslocados. No entanto, se a articulação se aplicar ao nó original, pode ser definido separadamente para o início e o final da barra.
