Балки перекрытий, ребра, тавровые балки: минимальное армирование парциального сечения по норме 7.3.2

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

Согласно разделу 7.3.2 (2), в стандарте EN 1992-1-1 [1] говорится: «В профилированных сечениях, таких как T-балки и коробчатые балки, минимальная арматура должна быть определена для отдельных частей сечения (сетки, полки).

В случае Т-образной балки с Т-образным сечением минимальная арматура должна определяться как для аккорда, так и для сетки, если соответствующие частичные сечения находятся в области растяжения. На рисунке 01 показана классификация сечений.

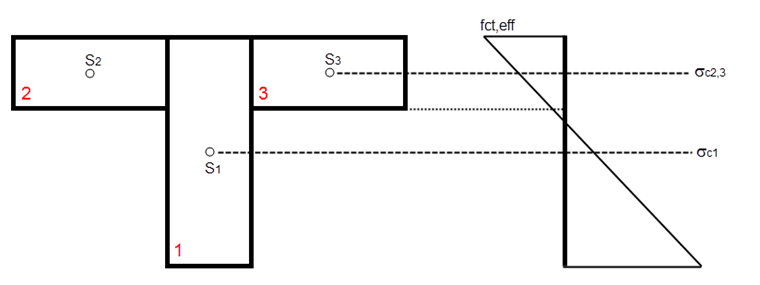

Pисунок 01 - Частичные сечения на примере распределения среднего напряжения бетона

В зависимости от того, является ли сетка или хорда, коэффициент k c , учитывающий влияние распределения напряжений в частичном сечении, определяется следующим образом:
$$\mathrm{Formula}\;7.2\;\mathrm{for}\;\mathrm{web}:\;{\mathrm k}_\mathrm c\;=\;0.4\;\cdot\;\left[1\;-\;\frac{{\mathrm\sigma}_\mathrm c}{{\mathrm k}_1\;\cdot\;{\displaystyle\frac{\mathrm h}{\mathrm h^\ast}}}\;\cdot\;{\mathrm f}_{\mathrm{ct},\mathrm{eff}}\right]\;\leq\;1$$
и
$$\mathrm{Formula}\;7.3\;\mathrm{for}\;\mathrm{chord}:\;{\mathrm k}_\mathrm c\;=\;0.9\;\cdot\;\frac{{\mathrm F}_\mathrm{cr}}{{\mathrm A}_\mathrm{ct}\;\cdot\;{\mathrm f}_{\mathrm{ct},\mathrm{eff}}}\;\geq\;0.5$$

В случае чистого растягивающего напряжения, kc = 1 применяется для всего сечения, а также для отдельных частных сечений.

Среднее значения напряжение в бетоне Е С влияет на исследуемую часть поперечного сечения определяется с использованием распределения напряжений бетона Применяя трещины момент из - за ф Ct, эфф, при сдвиге точки соответствующего частичного поперечного сечения (см рисунка 01 а С ).

Возможности в модуле RF-CONCRETE Members

Частичные сечения определяются автоматически в зависимости от основного сечения. Дополнительный модуль RF-CONCRETE содержит следующие варианты управления, которые влияют на минимальное армирование частичных сечений.

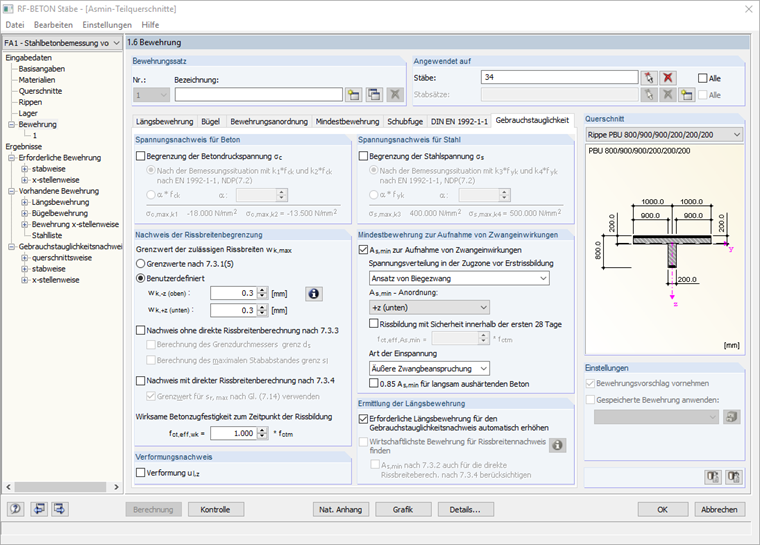

Pисунок 02 - Варианты минимального армирования в стержнях RF-CONCRETE

Выбрав расположение минимальной арматуры, вы также определяете на какой стороне сечения распространяются напряжения растяжения / ftt бетона или действует в котором действует момент трещин.

Pисунок 03 - Схема минимального армирования

Соответствующие варианты распределения напряжений в разрезе перед растрескиванием контролируют распределение средних напряжений бетона.

Pисунок 04 - Опции для распределения напряжений, коэффициент kc

Если k c = 1.0 выбрано, то f ct, eff применяется в качестве константы в поперечном разрезе. Если k c = 0.4 или k c = variable выбрано в зависимости от действующей нагрузки, то определяется распределение средних напряжений бетона изгибом вокруг y или изгиб вокруг y и осевой силы. Минимальная арматура расположена в частичных сечениях, в которых достигаются напряжения f ct, eff .

Если в некоторых частичных сечениях f ct, eff не достигается ни в каком поперечном волокне, но, тем не менее, создается растягивающий клин, то определяющая сила растяжения придана растягивающей силе частичного сечения.

Результаты в RF-CONCRETE-члена

Окно 4 показывает определяющий расчет и подробные результаты минимальной арматуры для отдельных частичных сечений. Для каждого частичного сечения, среди прочих факторов, показан коэффициент k c для учета влияния распределения напряжений, площадь зоны растяжения бетона A ct и абсолютная величина максимально допустимого статического напряжения.

Pисунок 05 - RF-CONCRETE Members: Результаты минимального армирования

В разделе «Расчет» вы можете увидеть полученный расчет с самым высоким критерием. Это сопряжено с расчетной минимальной арматурой в частичном разрезе данной арматуры (рисунок 07).

Pисунок 06 - RF-CONCRETE Стержни: Расчет минимальной арматуры

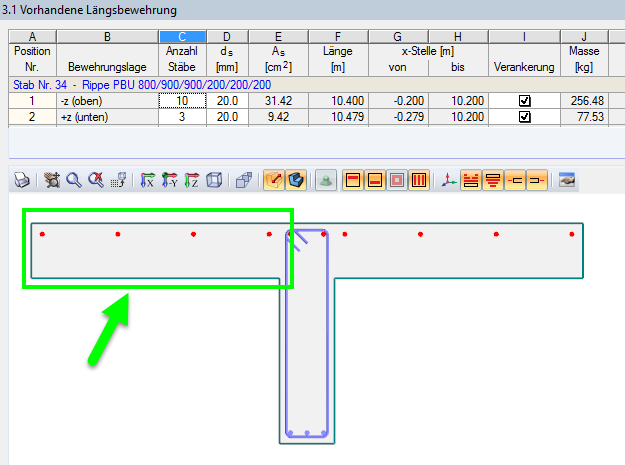

Pисунок 07 - RF-CONCRETE Стержни: продольная арматура

Литература

[1]Eurocode 2: Design of concrete structures - Part 1-1: Общие правила и нормы для зданий; EN 1992-1-1: 2004 + AC: 2010
[2]Zilch, K .; Zehetmaier, G .: Bemessung im konstruktiven Betonbau - Nach DIN 1045‑1 (Fassung 2008) und EN 1992‑1‑1 (Eurocode 2) (2nd ed.). Berlin: Springer, 2010
