Belki oporowe, żeberka, belki teowe: Minimalne zbrojenie dla połówek częściowych, zgodnie z 7.3.2

Entsprechend Absatz 7.3.2 (2) fordert die Norm DIN EN 1992-1-1: "Bei gegliederten Querschnitten wie Hohlkästen oder Plattenbalken ist in der Regel die Mindestbewehrung für jeden Teilquerschnitt (Gurte und Stege) einzeln nachzuweisen."Bei einem Plattenbalken mit T-Querschnitt sollte eine Ermittlung der Mindestbewehrung für die beiden Gurte und den Steg durchgeführt werden, wenn die entsprechenden Teilquerschnitte im Zugbereich liegen. Die Einteilung der Querschnitte ist in Bild 01 dargestellt.

W zależności od tego, czy chodzi o środnik, czy o półkę, współczynnik kc , uwzględniający wpływ rozkładu naprężeń w przekroju częściowym, jest określany w następujący sposób:


i

W przypadku czystego naprężenia rozciągającego, kc = 1 obowiązuje dla całego przekroju oraz dla poszczególnych przekrojów cząstkowych.

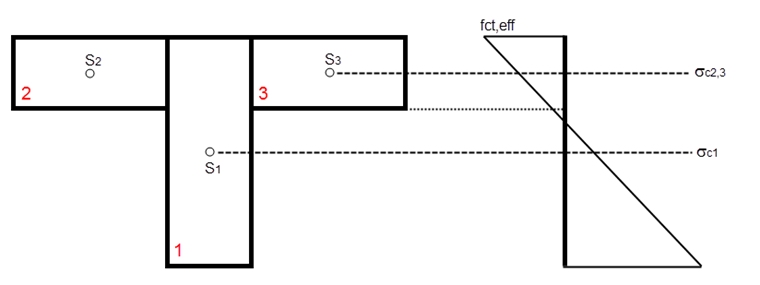

Średnie naprężenie betonu σc wpływające na analizowaną część przekroju jest określane na podstawie rozkładu naprężeń w betonie, przy użyciu momentu zarysowania wywołanego fct, eff , w środku ciężkości odpowiedniego przekroju częściowego (patrz rysunek 01 σc) ).

Opcje w RF-CONCRETE Members

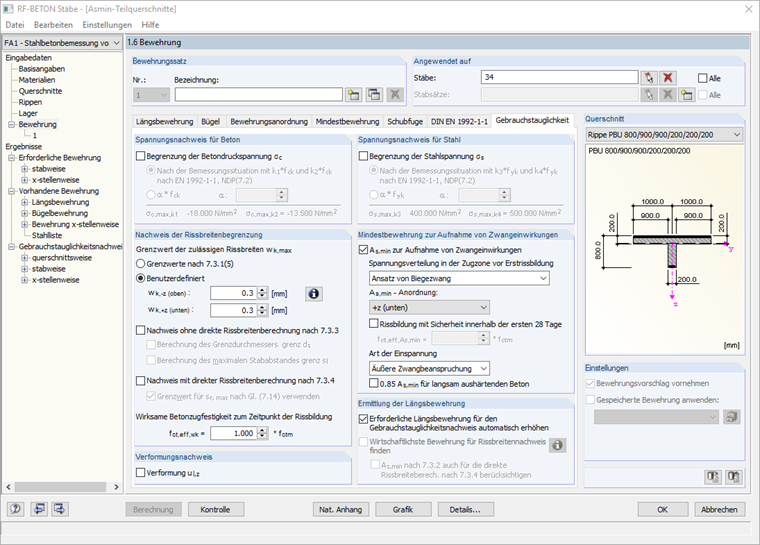

Częściowe przekroje są określane automatycznie, w zależności od przekroju leżącego poniżej. Moduł dodatkowy RF-CONCRETE Members oferuje następujące opcje sterowania, które mają wpływ na minimalne zbrojenie przekrojów częściowych.

Wybierając minimalny układ zbrojenia, należy jednocześnie określić, po której stronie przekrojuzostanie przyłożone naprężenie rozciągające betonu f ct, eff lub w której kierunku działa moment rysujący.

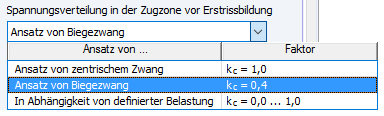

Odpowiednie opcje rozkładu naprężeń w przekroju przed zarysowaniem kontrolują rozkład średniego naprężenia w betonie.

W przypadku wybrania opcji kc = 1,0, fct, efekt ef jest stosowany stale na przekroju. W przypadku wybrania kc = 0,4 lub kc = zmienne w zależności od działającego obciążenia, rozkład średniego naprężenia w betonie jest określany na podstawie zginania wokół y lub na skutek zginania wokół y oraz siły osiowej. Zbrojenie minimalne jest rozmieszczone w przekrojach cząstkowych, w których osiągane jestnaprężenie f ct, eff.

Jeżeliw niektórych przekrojach częściowych f ct, eff nie jest osiągane na żadnym włóknie, tworzy się klin; następnie siła rozciągająca częściowego przekroju jest przypisywana do decydującej strony rozciąganej.

Wyniki w prętach RF-CONCRETE

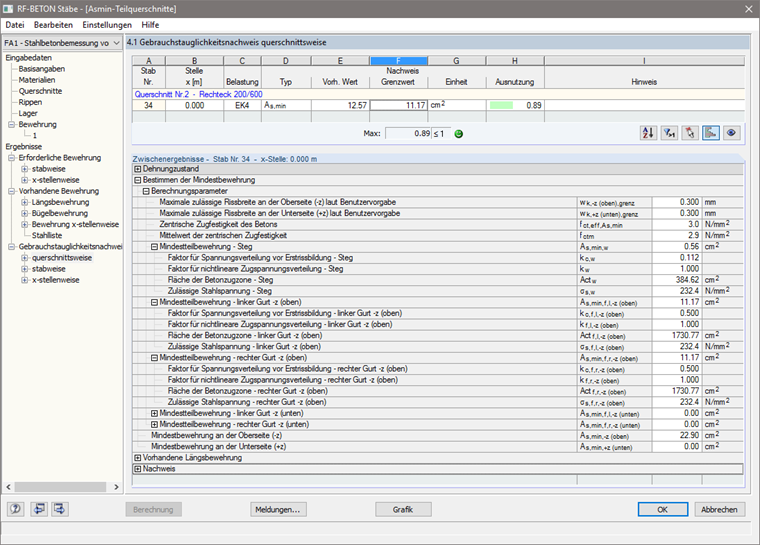

Okno 4 pokazuje główne obliczenia i szczegółowe wyniki zbrojenia minimalnego dla poszczególnych przekrojów cząstkowych. Dla każdego przekroju częściowegowyświetlane są między innymi współczynnik k c uwzględniający wpływ rozkładu naprężeń, pole powierzchni strefy rozciągania betonu Act oraz wartość bezwzględna maksymalnego dopuszczalnego naprężenia w stali.

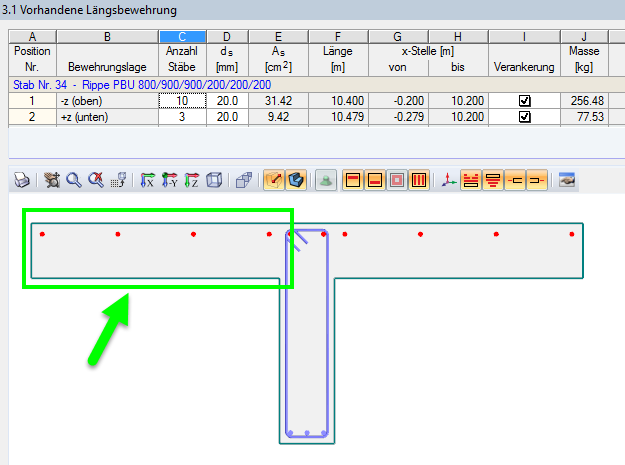

W sekcji „Obliczenia” można zobaczyć wynikowe obliczenie według najwyższego kryterium. Jest to konfrontowane z obliczonym minimalnym zbrojeniem w przekroju częściowym zastosowanego zbrojenia (rysunek 07).

Literatura

[1] Eurokod 2: Wymiarowanie konstrukcji betonowych - Część 1-1: Zasady ogólne i reguły dotyczące budynków; EN 1992-1-1: 2004 + AC: 2010
[2] Zilch, K .; Zehetmaier, G .: Wymiarowanie w konstrukcjach betonowych-zgodnie z DIN 1045-1 (wersja 2008) i EN 1992-1-1 (Eurokod 2), 2 wydanie. Berlin: Springer, 2010
