Dependiendo de si se refiere a un alma o un cordón, el coeficiente kc que tiene en cuenta la influencia de la distribución de tensiones dentro de la sección transversal parcial, se determina como sigue:
y
En el caso de la tensión de tracción pura, kc = 1 es aplicable para toda la sección así como para las secciones parciales individuales.

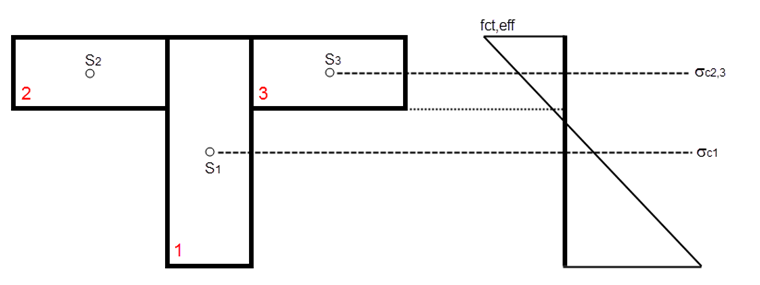

La tensión media del hormigón σc que afecta a la sección examinada se determina utilizando la distribución tensional del hormigón aplicando el momento de fisura debido a fct,eff en el punto cortante de la sección parcial respectiva (ver figura 01 σc ).
Opciones en RF-CONCRETE Members
Las secciones parciales se determinan automáticamente, dependiendo de la sección subyacente. El módulo adicional RF-CONCRETE Members proporciona las siguientes opciones de control, que tienen un efecto en el refuerzo mínimo de las secciones parciales.
Al seleccionar la disposición de la armadura mínima, también se selecciona en qué lado de la sección se aplica la tensión de tracción del hormigón fct,eff o en qué dirección actúa el momento de fisura.

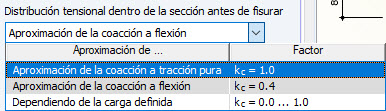

Las opciones correspondientes para la distribución tensional dentro de la sección anterior al control de fisuración son la distribución tensional media del hormigón.
Si selecciona kc = 1,0, entonces fct,eff actúa constantemente sobre la sección. Si se selecciona kcc = variable dependiendo de la carga actuante, se determina la distribución tensional media del hormigón debida a flexión sobre y o debido a la flexión y junto con a la fuerza axial. La armadura mínima está dispuesta en las secciones parciales donde se alcanza la tensión fct,eff.
Si en algunas secciones parciales no se alcanza fct, eff en algunas fibras de la sección pero se forma una cuña, entonces se asigna el esfuerzo de tracción de la sección parcial al lado de tracción determinante.
Resultados en RF-CONCRETE Members
La ventana 4 muestra el cálculo determinante y los resultados detallados de la armadura mínima para las secciones parciales individuales. Para cada sección parcial se visualizan, entre otros resultados, el coeficiente kc para considerar la influencia de la distribución tensional, el área de la zona de tracción Act y el valor absoluto de la máxima tensión de acero admisible.

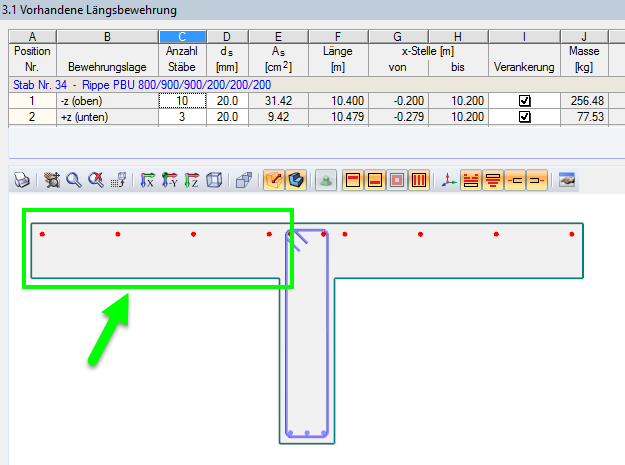

En "Diseño", puede ver el diseño resultante con el criterio más alto. Esto se compara con la armadura mínima calculada en la sección parcial de la armadura existente (figura 07).
