Dependendo de se tratar de uma alma ou de um banzo, o coeficiente kc , que tem em consideração a influência da distribuição de tensões dentro da secção parcial, é determinado da seguinte forma:
u.
No caso de tensão de tração pura,aplica -se k c = 1 para toda a secção, bem como para as secções parciais individuais.

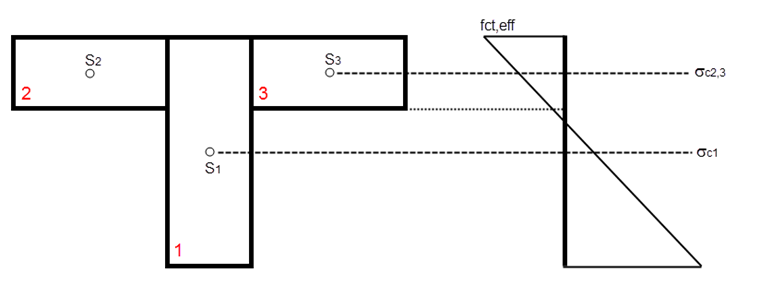

A tensão média do betão σc que afecta a parte analisada da secção é determinada utilizando a distribuição de tensões do betão, aplicando o momento de fendilhação devido a fct, ef , no centroide da respetiva secção parcial (ver Figura 01 σc) )
Opções no RF-CONCRETE Members

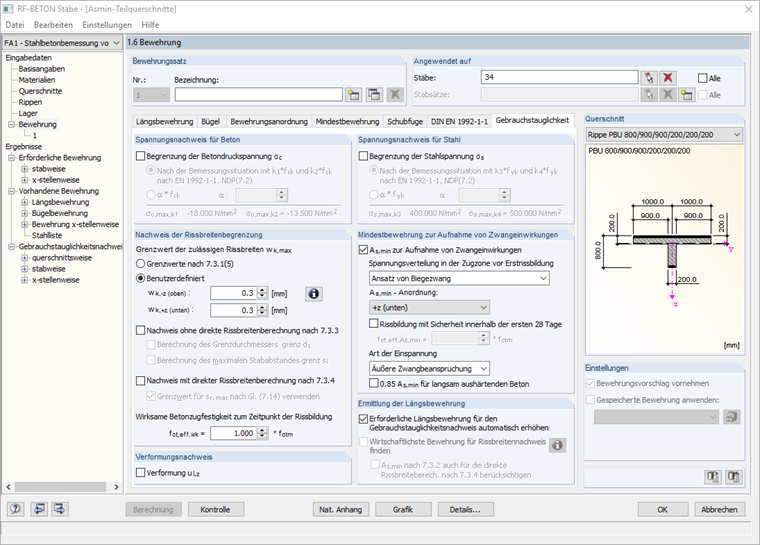

As secções parciais são determinadas automaticamente, dependendo da secção subjacente. O módulo adicional RF-CONCRETE Members oferece as seguintes opções de controlo, que influenciam a armadura mínima das secções transversais.
Ao selecionar a disposição da armadura mínima, especifica ao mesmo tempo em que lado da secção a tensão de tração do betão fct, eff é aplicada, ou em que direção atua o momento de fendilhação.
As opções correspondentes para a distribuição de tensões dentro da secção antes da fendilhação controlam a distribuição da tensão média do betão.

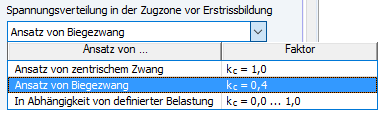

Se você selecionar kc = 1,0, fct, eff será aplicado constantemente sobre a seção. Se selecionar kc = 0,4 ou kc = variável dependendo da carga atuante, a distribuição da tensão média do betão é determinada devido à flexão em torno de y ou devido à flexão em torno de y e a força axial. A armadura mínima é disposta nas secções parciais onde a tensão fct, eff é atingida.
Se fct, ef não é alcançado em nenhuma fibra de secção transversal em algumas secções transversais, no entanto, é formada uma cunha; em seguida, a força de tração da secção parcial é atribuída ao lado da tração determinante.
Resultados no RF-CONCRETE Members
A janela 4 mostra o dimensionamento determinante e os resultados detalhados da armadura mínima para as secções parciais individuais. Para cada secção parcial, são apresentados o coeficiente kc para consideração da influência da distribuição de tensões, a área da zona de tracção do betão Act e o valor absoluto da tensão máxima admissível do aço, entre outros resultados.

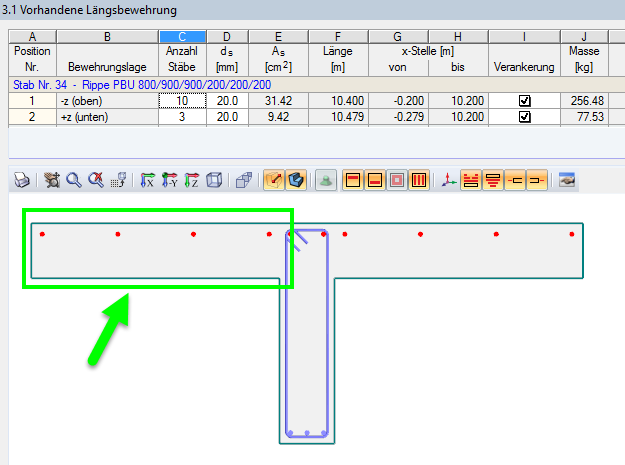

Em "Dimensionamento", pode ver o dimensionamento resultante com o critério mais elevado. Esta é confrontada com a armadura mínima calculada na secção parcial da armadura existente (Figura 07).
