A seconda che si tratti di un'anima o di un'ala, il coefficiente kc, che tiene conto dell'influenza della distribuzione della tensione all'interno della sezione trasversale parziale, è determinato come segue:
o
Nel caso di una tensione di trazione pura, kc = 1 si applica a tutta la sezione trasversale e alle singole sezioni trasversali parziali.

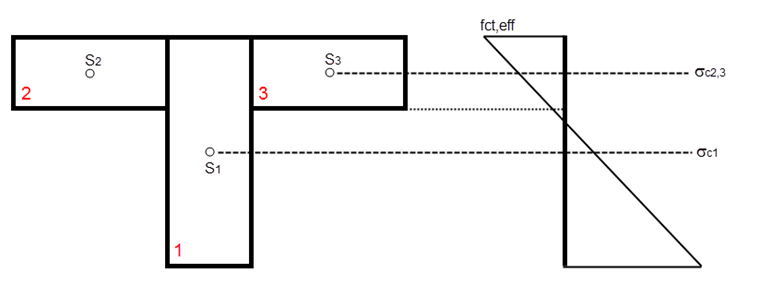

La tensione media del calcestruzzo σc che influenza la parte analizzata della sezione trasversale viene determinata utilizzando la distribuzione della tensione del calcestruzzo, applicando il momento di fessurazione dovuto a fct,eff, nel baricentro della rispettiva sezione trasversale parziale (vedere la Figura 01 σc )).
Opzioni in RF-CONCRETE Members

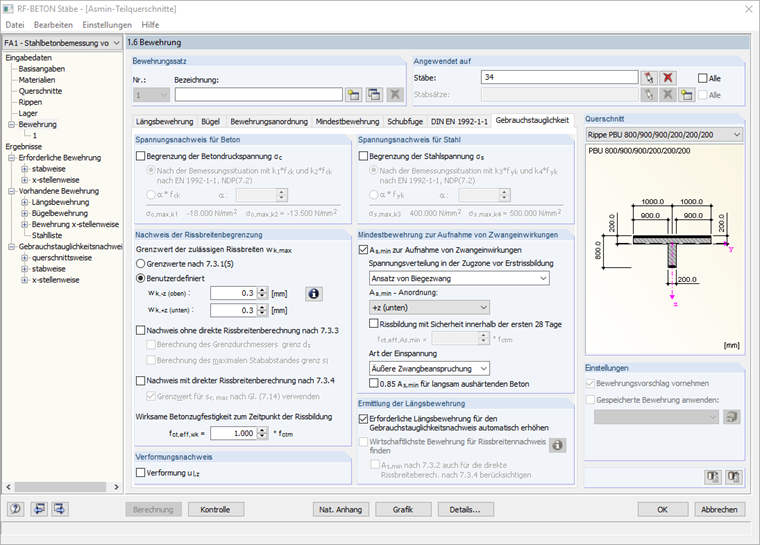

Le sezioni trasversali parziali vengono determinate automaticamente, a seconda della sezione trasversale sottostante. Il modulo aggiuntivo RF-CONCRETE Members fornisce le seguenti opzioni di controllo, che hanno un effetto sull'armatura minima delle sezioni trasversali parziali.
Selezionando la distribuzione minima dell'armatura, si specifica allo stesso tempo su quale lato della sezione trasversale viene applicata la tensione da trazione del calcestruzzo fct, eff o in quale direzione agisce il momento della fessura.

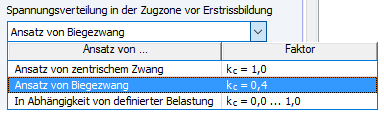

Le opzioni corrispondenti per la distribuzione delle tensioni all'interno della sezione prima della fessurazione controllano la distribuzione della tensione media del calcestruzzo.
Se si seleziona kc = 1.0, fct, eff sarà applicato costantemente sulla sezione trasversale. Se si seleziona kc = 0,4 o kc = variabile a seconda del carico efficace, la distribuzione della tensione media del calcestruzzo sarà determinata dalla flessione intorno a y o dalla flessione intorno a y e dalla forza assiale. L'armatura minima è disposta nelle sezioni trasversali parziali dove si raggiunge la tensione fct, eff.
Se fct,eff non è raggiunto su nessuna fibra della sezione trasversale in alcune sezioni trasversali parziali, ma tuttavia si forma un cuneo, allora la forza di trazione della sezione trasversale parziale viene assegnata al lato di trazione determinante.
Risultati in RF-CONCRETE Members

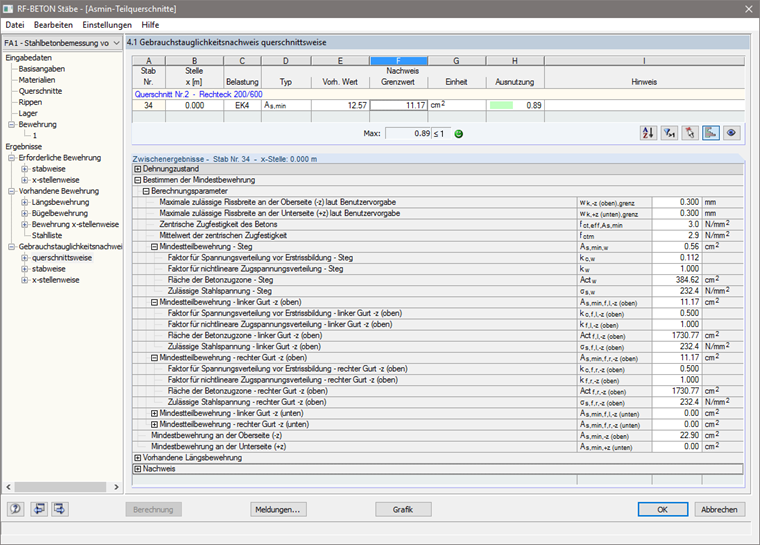

La finestra 4 mostra il progetto determinante ed i risultati dettagliati dell'armatura minima per le singole sezioni trasversali parziali. Per ogni sezione trasversale parziale, vengono visualizzati, tra gli altri risultati, il coefficiente kc per considerare l'influenza della distribuzione della tensione, l'area della zona in trazione del calcestruzzo Act e il valore assoluto della tensione massima ammissibile dell'acciaio.
In "Progettazione", è possibile visualizzare il progetto risultante con il criterio più elevato. Questo è confrontato con l'armatura minima calcolata nella sezione trasversale parziale dell'armatura disposta (Figura 07).
