Пространственный и плоский дисплей нагрузки

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

В RFEM можно моделировать и анализировать конструкции в пространственной среде. Постоянная 3D визуализация помогает лучше понять сложные модели и представить поток сил. Кроме того, в документации расчета можно также переключиться из пространственного режима в плоский лист. Для этого вам необходимо описать пространственный расчет конструкции со всеми необходимыми свойствами на «плоских» бумажных страницах для независимого считывателя. Обычно, вы пытаетесь отобразить нагрузки и соответствующие результаты с помощью ортогонального вида подконструкции всей конструкции. Очевидно, символы нагрузки, изображенные в 3D-режиме в виде перпендикулярно нагрузке, становятся неузнаваемыми из-за отсутствия расширения. Для получения четкого представления всей информации, соответствующие настройки доступны в программе RFEM.

Сосредоточенная нагрузка

В пространственном виде локализованная нагрузка отображается в виде вектора (тире со стрелкой) над опорным узлом или точкой. Длина вектора качественно указывает размер и направление стрелки на направление нагрузки. При просмотре в направлении оси нагрузки, символ нагрузки изменяется соответствующим образом. При просмотре в направлении нагрузки программа отображает круг по кругу и круг с центральной точкой в противоположном направлении. Для точного указания величины нагрузки, можно дополнительно записать численное значение в дополнение к пространственному и плоскому символу.

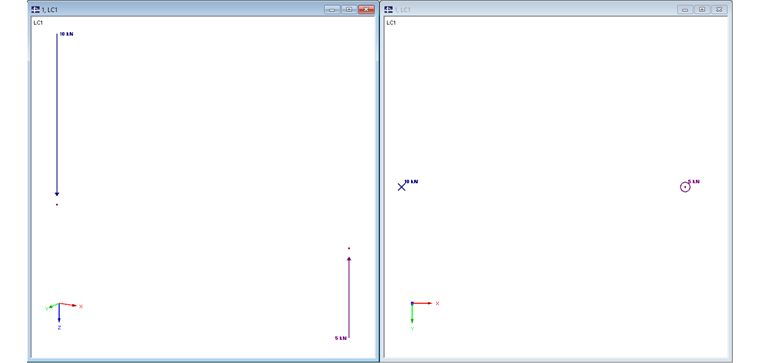

Pисунок 01 - Diverse Display of Concentrated Load

Линейная нагрузка

Линейная нагрузка обрабатывается аналогично точечной нагрузке. Пространственное представление нагрузки по линиям или стержням представлено рамкой группы векторов (тире с наконечником стрел) на назначенной линии. Длина вектора качественно указывает размер и направление стрелки на направление нагрузки. Рама с опциональной затенением вокруг векторов нагрузок должна уточнить ссылку на линию. При просмотре в направлении оси нагрузки, символ нагрузки изменяется соответствующим образом. При просмотре в направлении нагрузки программа отображает скрещенную окружность для всех векторов нагрузки и круг с центральной точкой в противоположном направлении. Для точной спецификации величины нагрузки, можно написать численное значение рядом с объединенным символом нагрузки.

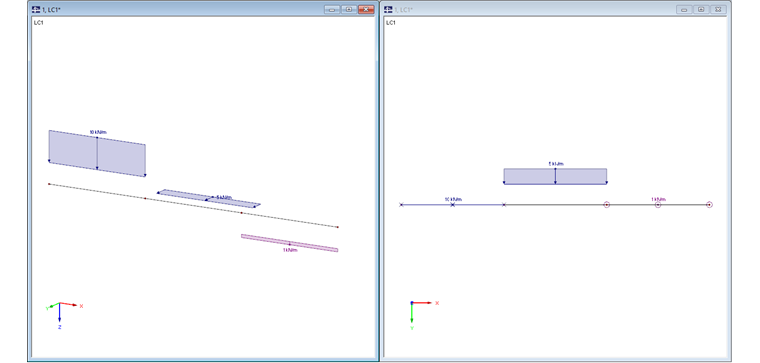

Pисунок 02 - Diverse Display of Line Load

Плоская нагрузка

Пространственное представление нагрузок на поверхности - дальнейшее развитие линейной нагрузки. В пространственном представлении над границами линии нагрузки отображается рамка вектор векторов. Длина вектора качественно указывает размер и направление стрелки на направление нагрузки. Рама с дополнительным затенением вокруг векторов нагрузок должна показывать внешний край нагрузки на поверхность. Это приводит к блочному представлению нагрузки в сумме. Оглядываясь в направлении нагрузки, векторы окружения не преобразуются в скрещенный или пунктирный круг, но линейный многоугольник вокруг стрел будет показан с дополнительным затенением или штриховкой. Люк установлен таким образом, что для каждой величины нагрузки используется отдельный тип люка. Для точной спецификации величины нагрузки, можно ввести числовое значение на краю или в середине значка нагрузки.

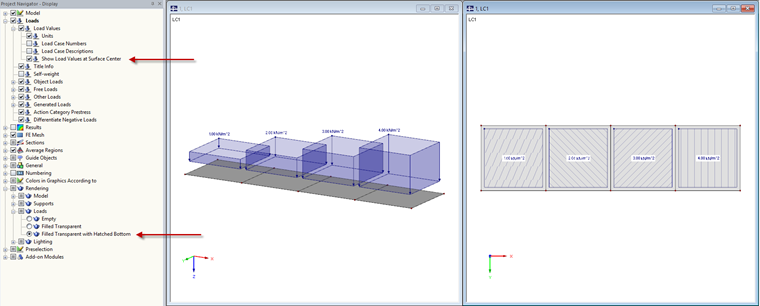

Pисунок 03 - Diverse Display of Flat Load

Ключевые слова

Представление нагрузки Штриховка Стрелка Вершина Назад
