In RFEM, structures can be modelled and analysed in a spatial environment. The permanent 3D visualization helps to better understand complex models and to represent the force flux. However, it is also possible to switch from a spatial mode to a planar sheet mode in the documentation of a calculation. For this, you have to describe the spatial calculation of the structure with all the necessary properties on ‘flat’ paper pages for an independent reader. Usually, you try to display the load actions and the corresponding results by using an orthogonal view of the substructure of the entire structure. Obviously, the load symbols depicted in the 3D mode in a view perpendicular to the load become unrecognizable due the missing expansion. In order to still be able to create a clear representation of all information, the corresponding adjustments are available in RFEM.

集中荷载

在空间视图中,局部荷载显示为参考节点或点上方的矢量(带箭头的虚线)。 矢量长度定性表示尺寸,箭头表示荷载方向。 按照荷载工作方向查看荷载符号。 在荷载方向上,程序显示一个圆的圆和一个圆,中心点在相反的方向上。 为了准确指示荷载大小,可以在空间和平面符号之外另外写入一个数值。

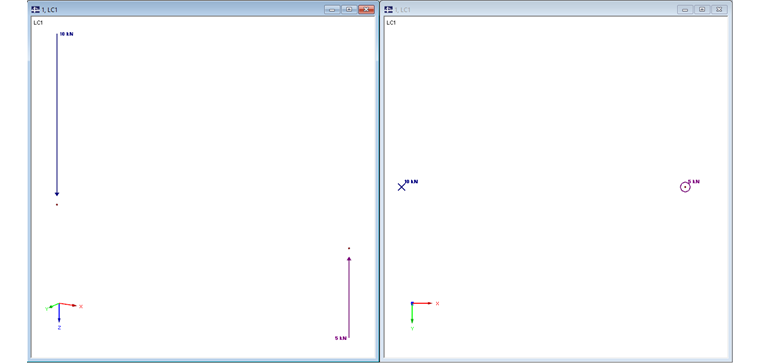

图片 01 - Diverse Display of Concentrated Load

线性荷载

线荷载的处理方式与点荷载类似。 线或杆件上荷载的空间表示形式由指定线上的一组带箭头的矢量(带箭头的虚线)表示。 矢量长度定性表示尺寸,箭头表示荷载方向。 在荷载矢量上带有可选阴影的框架应该明确线参考。 按照荷载工作方向查看荷载符号。 在荷载方向上,程序显示所有荷载矢量的圆弧和中心点相反方向的圆。 对于荷载大小的精确说明,可以在组合荷载符号旁边写入数值。

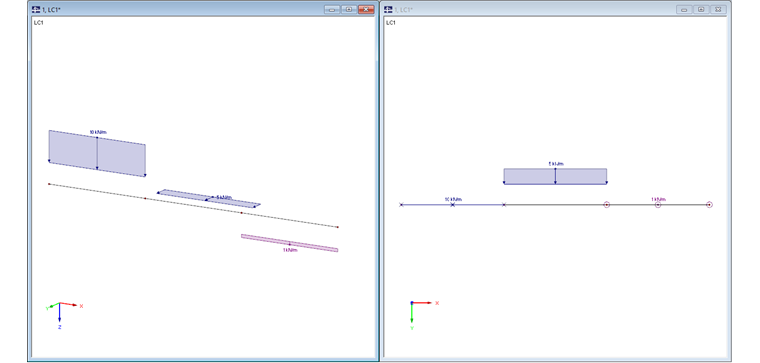

图片 02 - Diverse Display of Line Load

平面荷载

面荷载的空间表示是线荷载的进一步发展。 在空间表示中,矢量的框架向量显示在荷载的边界线上方。 矢量长度定性表示尺寸,箭头表示荷载方向。 在荷载矢量的可选阴影框架中应该显示面荷载的外边缘。 这得出总和中的荷载的块状表示。 沿着荷载的方向,环绕的矢量不会被转换成交叉或者虚线,但箭头周围的线多边形会显示为可选的着色或阴影线。 舱口设置的方式是每个荷载范围使用一个单独的舱口类型。 要精确指定荷载大小,可以在荷载图标的边缘或中间输入数值。

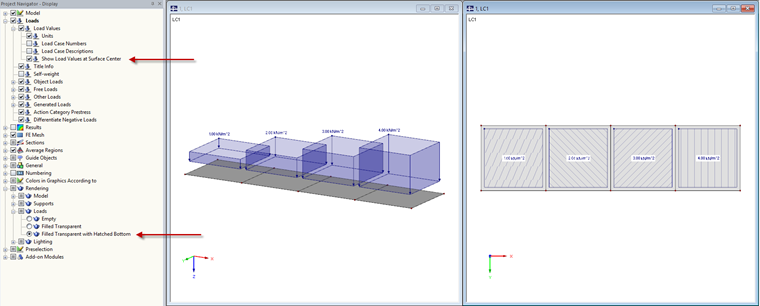

图片 03 - Diverse Display of Flat Load
