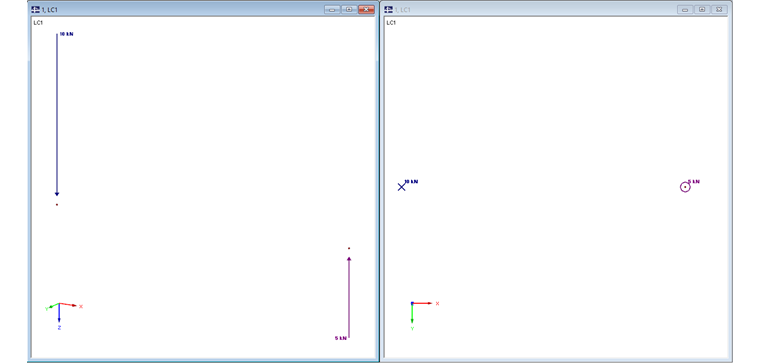

Carga puntual
En una vista espacial, una carga puntual se muestra como un vector (una línea con una flecha) sobre el nudo o punto de referencia. La longitud del vector indica el tamaño respectivo y la flecha muestra la dirección de la carga. Al mirar en la dirección del eje de carga, el símbolo de carga cambia en consecuencia. Al mirar en la dirección de la carga, el programa visualiza un círculo en un círculo y un círculo con el punto central en la dirección opuesta. Para especificar exactamente el tamaño de la carga, puede escribir adicionalmente un valor numérico junto a los símbolos espaciales y planos.

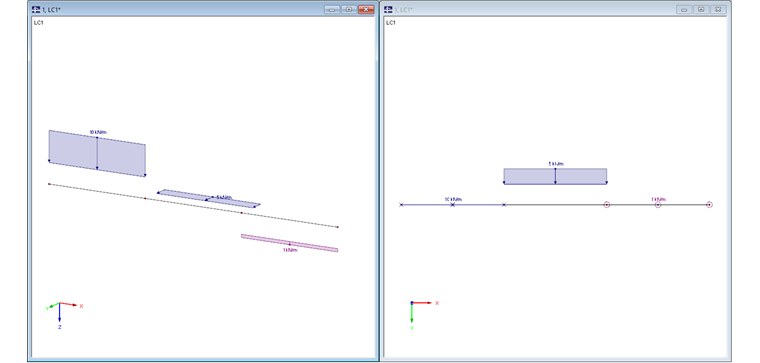

Carga lineal
Una carga lineal se trata de manera similar a una carga concentrada. La representación espacial de una carga en líneas o barras se representa mediante una matriz enmarcada de vectores (una línea con una flecha) sobre la línea asignada. La longitud del vector indica (cualitativamente) el tamaño y la flecha indica la dirección de la carga. El cuadro con sombreado opcional sobre los vectores de carga debería aclarar la referencia de línea. Cuando mira en la dirección del eje de carga, el símbolo de carga cambia en consecuencia. Al mirar en la dirección de la carga, el programa visualiza un círculo cruzado para todos los vectores de carga y un círculo con el punto central en la dirección opuesta. Para especificar exactamente el tamaño de la carga, puede escribir adicionalmente un valor numérico junto al símbolo de carga combinada.

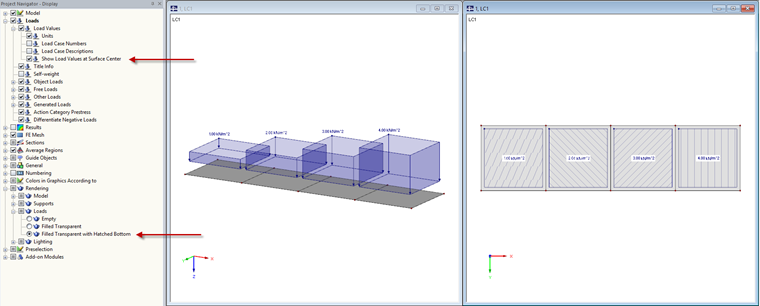

Carga plana
La representación espacial de las cargas superficiales es un desarrollo adicional de la carga lineal. En la representación espacial, se visualiza un vector de vectores enmarcado por encima de las líneas de contorno de la carga. La longitud del vector indica (cualitativamente) el tamaño y la flecha indica la dirección de la carga. Se supone que el cuadro con sombreado opcional sobre los vectores de carga muestra el borde exterior de la carga superficial. Esto resulta en una representación en bloque de la carga en la suma. Al mirar en la dirección de la carga, los vectores giratorios no se convierten en un círculo cruzado o punteado, sino que el polígono de líneas se muestra alrededor de la flecha con sombreado o rayado opcional. El sombreado se establece de tal manera que cada tamaño de carga use un tipo de sombreado por separado. Para especificar exactamente el tamaño de la carga, también puede escribir el valor numérico en el borde o en el medio del símbolo de carga.
