Visualizzazione del carico spaziale e planare

In RFEM, le strutture possono essere modellate e analizzate in un ambiente spaziale. Die permanente 3D-Visualisierung hilft komplexe Modelle besser zu verstehen und die Kraftflüsse darzustellen. Bei der Dokumentation einer Berechnung wechselt man jedoch vom räumlichen Modus auf einen ebenen Blattmodus. Der Aufsteller ist hierbei gefordert, die räumliche Berechnung des Tragwerks mit allen nötigen Eigenschaften prüffähig auf "ebenen" Papierseiten für einen unabhängigen Leser zu beschreiben. Dabei versucht man oft, mit einem orthogonalen Blick auf die Teilsysteme des Gesamttragwerks die Einwirkungen und die daraus folgenden Ergebnisse darzustellen. Dabei fällt auf, dass die im 3D-Modus gezeichneten Lastsymbole in einer Sicht senkrecht zur Last aufgrund Ihrer fehlenden Ausdehnung unkenntlich werden. Um trotzdem Bilder mit einer eindeutigen Darstellung aller Informationen zu erstellen verfügt RFEM über entsprechende Anpassungen.

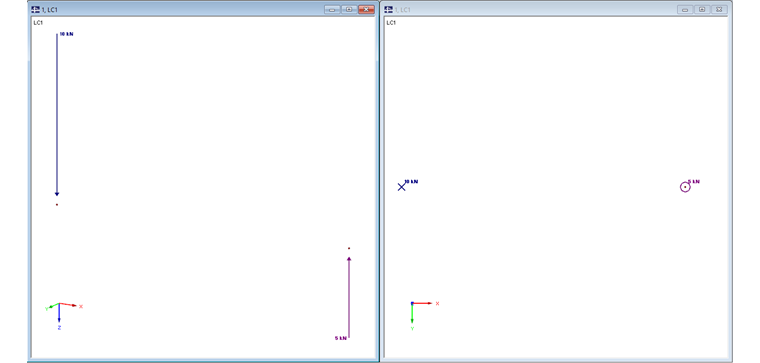

Carico puntuale

In una vista spaziale, un carico puntuale viene visualizzato come un vettore (una linea con una freccia) sopra il nodo o il punto di riferimento. La lunghezza del vettore indica la rispettiva dimensione e la freccia indica la direzione del carico. Quando si guarda nella direzione dell'asse di carico, il simbolo del carico cambia di conseguenza. Quando si guarda nella direzione del carico, il programma visualizza un cerchio in un cerchio e un cerchio con il punto centrale nella direzione opposta. Per specificare esattamente la dimensione del carico, è possibile scrivere un valore numerico accanto ai simboli spaziali e planari.

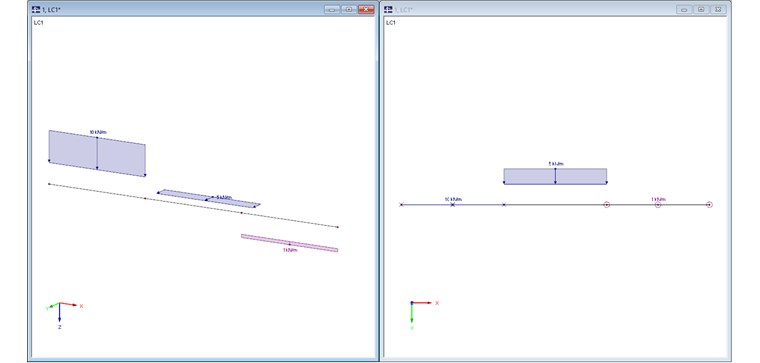

Carico della linea

Un carico di linea è trattato in modo simile come un carico concentrato. La visualizzazione spaziale di un carico su linee o aste è rappresentata da una serie di vettori incorniciata (una linea con una freccia) sopra la linea assegnata. La lunghezza del vettore indica (qualitativamente) la dimensione e la freccia indica la direzione del carico. La cornice con ombreggiatura opzionale intorno ai vettori di carico dovrebbe chiarire il riferimento della linea. Quando si guarda nella direzione dell'asse del carico, il simbolo del carico cambia di conseguenza. Quando si guarda nella direzione del carico, il programma visualizza un cerchio incrociato per tutti i vettori di carico e un cerchio con il punto centrale nella direzione opposta. Per specificare esattamente la dimensione del carico, è possibile scrivere un valore numerico accanto al simbolo del carico combinato.

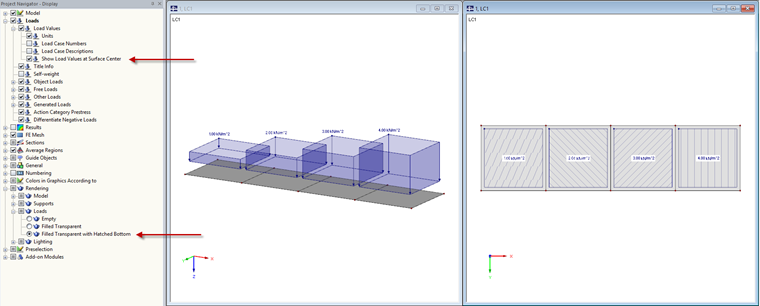

Carico piatto

La rappresentazione spaziale dei carichi superficiali è un ulteriore sviluppo del carico di linea. Nella rappresentazione spaziale, un vettore incorniciato di vettori viene visualizzato sopra le linee di delimitazione del carico. La lunghezza del vettore indica (qualitativamente) la dimensione e la freccia indica la direzione del carico. Si suppone che il telaio con ombreggiatura opzionale attorno ai vettori di carico mostri il bordo esterno del carico della superficie. Ne risulta una rappresentazione a forma di blocco del carico nella somma. Quando si guarda nella direzione del carico, i vettori rotanti non vengono convertiti in un cerchio incrociato o tratteggiato, ma il poligono della linea viene visualizzato attorno alla freccia con ombreggiatura o tratteggio opzionale. Il tratteggio è impostato in modo tale che ogni dimensione del carico utilizzi un tipo di tratteggio separato. Per specificare esattamente la dimensione del carico, è possibile scrivere il valore numerico sul bordo o al centro del simbolo del carico.


Autore

Il Sig. Niemeier è responsabile dello sviluppo di RFEM, RSTAB, RWIND Simulation e nel settore delle strutture a membrana. È anche responsabile del controllo qualità e dell'assistenza clienti.
