Affichage des charges spatiales et planaires

Article technique

Ce texte a été traduit par Google Translate Lire le texte source

Dans RFEM, les structures peuvent être modélisées et analysées dans un environnement 3D. Le rendu 3D permet de mieux comprendre les modèles complexes et représenter les flux de force. Tout de même, le logiciel permet de passer d’une vue 3D à 2D lors de la production de la documentation d’un calcul. Il suffit de décrire toutes les propriétés demandées du calcul 3D de la structure sur la page. Habituellement, les actions de charge et les résultats correspondants sont disposés en vue orthogonale de la sous-structure de la structure entière étudiée. Évidemment, les symboles de charge représentés dans le rendu 3D, en vue perpendiculaire à la charge, deviennent méconnaissables sans leurs directions affichées. Afin d'être capables de créer une représentation claire de vos informations, les ajustements suivants sont possibles dans RFEM.

Charge concentrée

Dans une vue spatiale, une charge localisée est affichée sous forme de vecteur (tiret avec pointe de flèche) au-dessus du nœud ou du point de référence. La longueur du vecteur indique qualitativement la taille et la pointe de la flèche la direction de la charge. Lorsque vous regardez en direction de l'axe de charge, le symbole de charge change en conséquence. Lorsque vous regardez en direction de la charge, le programme affiche un cercle dans un cercle et un cercle avec le point central dans la direction opposée. Pour une indication exacte de l'amplitude de charge, vous pouvez également écrire une valeur numérique en plus des symboles spatial et plan.

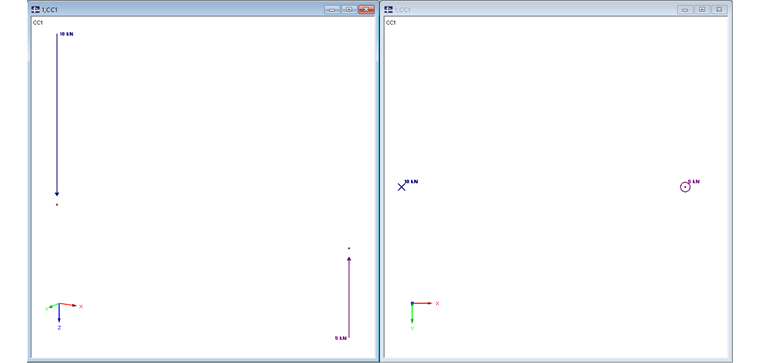

Figure 01 - Affichages différents d’une charge concentrée

Charge linéaire

Une charge linéique est traitée comme une charge ponctuelle. La représentation spatiale d'une charge sur les lignes ou les barres est représentée par un groupe encadré de vecteurs (tiret avec pointe de flèche) sur la ligne assignée. La longueur du vecteur indique qualitativement la taille et la pointe de la flèche la direction de la charge. Le cadre avec un ombrage optionnel autour des vecteurs de charge devrait clarifier la référence de ligne. Lorsque vous regardez en direction de l'axe de charge, le symbole de charge change en conséquence. Lorsque vous regardez en direction de la charge, le programme affiche un cercle croisé pour tous les vecteurs de charge et un cercle avec le point central dans la direction opposée. Pour une spécification exacte de l'amplitude de charge, vous pouvez écrire la valeur numérique à côté du symbole de charge combiné.

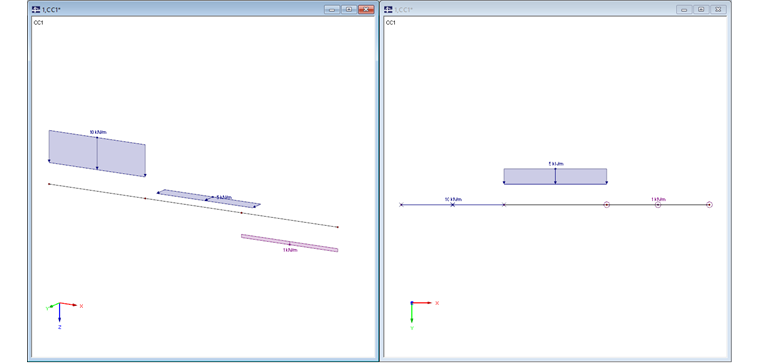

Figure 02 - Affichages différents d’une charge linéique

Charge à plat

La représentation spatiale des charges de surface est un développement ultérieur de la charge linéique. Dans la représentation spatiale, un vecteur encadré de vecteurs est affiché au-dessus des lignes de contour de la charge. La longueur du vecteur indique qualitativement la taille et la pointe de la flèche la direction de la charge. Le cadre avec ombrage optionnel autour des vecteurs de charge est supposé représenter le bord extérieur de la charge surfacique. Le résultat est une représentation en bloc de la charge dans la somme. Si vous regardez en direction de la charge, les vecteurs encerclants ne sont pas convertis en un cercle croisé ou en pointillé, mais le polygone de contour autour des pointes de flèche est affiché avec un hachurage ou une hachure en option. La trappe est définie de telle sorte qu'un type de trappe distinct est utilisé pour chaque grandeur de charge. Pour une spécification exacte de l'amplitude de charge, vous pouvez entrer la valeur numérique au bord ou au milieu de l'icône de charge.

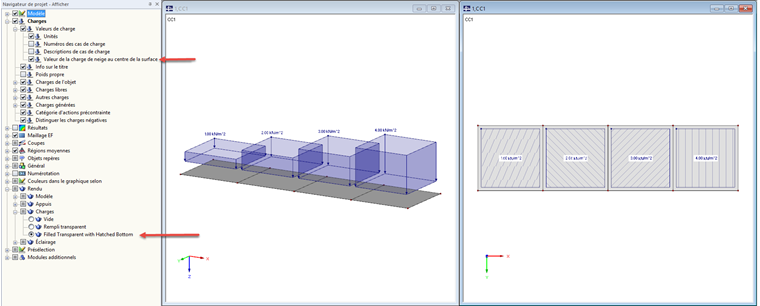

Figure 03 - Affichages différents d’une charge plate
