Wyświetlanie obciążenia przestrzennego i planarnego

Artykuł o tematyce technicznej

W programie RFEM struktury można modelować i analizować w środowisku przestrzennym. Stała wizualizacja 3D pomaga lepiej zrozumieć złożone modele i reprezentować strumień siły. Możliwe jest jednak również przełączenie z trybu przestrzennego na tryb arkusza planarnego w dokumentacji obliczeń. W tym celu musisz opisać obliczenia przestrzenne struktury ze wszystkimi niezbędnymi właściwościami na „płaskich” stronach papieru dla niezależnego czytelnika. Zwykle próbuje się wyświetlić akcje obciążenia i odpowiadające im wyniki, korzystając z ortogonalnego widoku podstruktury całej struktury. Oczywiście symbole obciążenia przedstawione w trybie 3D w widoku prostopadłym do obciążenia stają się nierozpoznawalne z powodu braku rozszerzenia. Aby nadal móc tworzyć wyraźną reprezentację wszystkich informacji, odpowiednie poprawki są dostępne w programie RFEM.

Skoncentrowane obciążenie

W widoku przestrzennym obciążenie skoncentrowane jest wyświetlane jako wektor (linia przerywana z grotem strzałki) powyżej węzła lub punktu odniesienia. Długość wektora wskazuje jakościowo rozmiar, a grot strzałki wskazuje kierunek obciążenia. Patrząc w kierunku osi obciążenia, symbol obciążenia zmienia się odpowiednio. Program wyświetla skrzyżowane koło, patrząc w kierunku obciążenia i okrąg z punktem środkowym, patrząc w przeciwnym kierunku. Aby dokładnie określić rozmiar obciążenia, można dodatkowo napisać wartość liczbową obok symbolu przestrzennego i płaskiego.

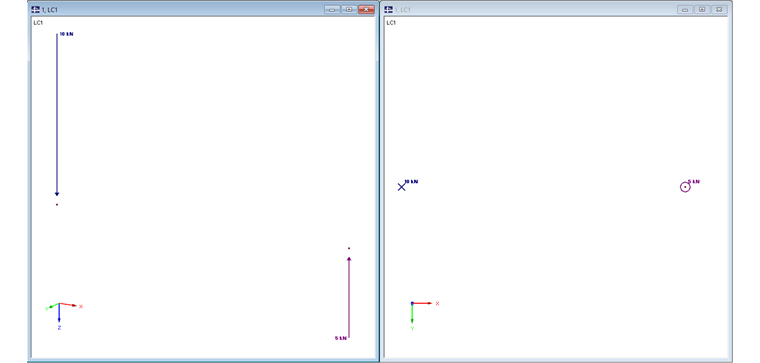

Rysunek 01 - Różne wyświetlanie skoncentrowanego obciążenia

Obciążenie liniowe

Obciążenie linii jest traktowane w podobny sposób jak obciążenie skoncentrowane. Przestrzenne wyświetlanie obciążenia na liniach lub elementach jest reprezentowane przez ramkę układu wektorów (linię ze strzałką) powyżej przypisanej linii. Długość wektora wskazuje jakościowo rozmiar, a grot strzałki wskazuje kierunek obciążenia. Ramka z opcjonalnym cieniowaniem wokół wektorów obciążenia powinna przedstawiać odniesienie do linii. Patrząc w kierunku osi obciążenia, symbol obciążenia zmienia się odpowiednio. Program wyświetla skrzyżowane koło, patrząc w kierunku obciążenia, i okrąg z punktem środkowym, patrząc w przeciwnym kierunku. Aby dokładnie określić rozmiar obciążenia, można dodatkowo wpisać wartość liczbową obok połączonego symbolu obciążenia.

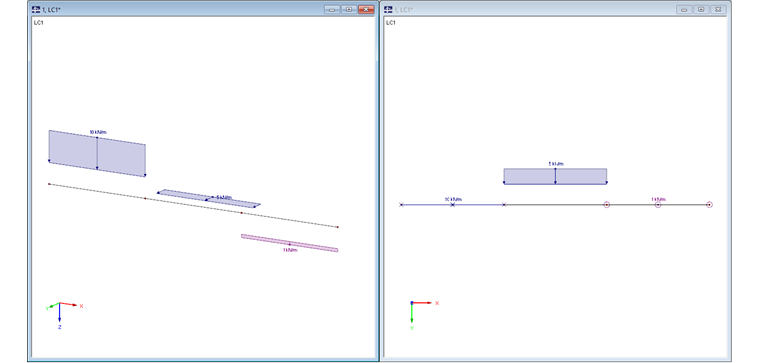

Rysunek 02 - Zróżnicowane wyświetlanie obciążenia liniowego

Obciążenie płaskie

Przestrzenne wyświetlanie płaskich obciążeń stanowi dalszy rozwój obciążenia linii. Na wyświetlaczu przestrzennym zestaw ramek wektorowych reprezentuje linie graniczne obciążenia. Długość wektora wskazuje jakościowo rozmiar, a grot strzałki wskazuje kierunek obciążenia. Ramka z opcjonalnym cieniowaniem wokół wektorów obciążenia powinna przedstawiać zewnętrzną krawędź obciążenia powierzchniowego. Podsumowując, powoduje to wyświetlanie obciążenia w kształcie bloku. Patrząc w kierunku obciążenia, obracające się wektory nie są przekształcane w okrąg przecięty lub kropkowany, ale wielokąt linii jest wyświetlany wokół grotu strzałki z opcjonalnym cieniowaniem lub kreskowaniem. Kreskowanie polega na tym, że każdy rozmiar obciążenia stosuje oddzielny typ kreskowania. Aby dokładnie określić rozmiar obciążenia, można dodatkowo wpisać wartość liczbową na krawędzi lub w środku symbolu obciążenia.

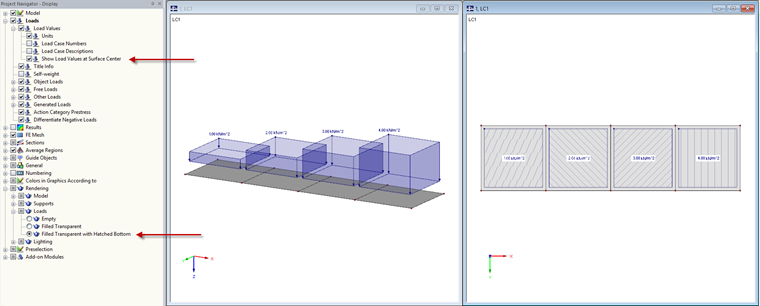

Rysunek 03 - Różnorodny wyświetlacz obciążenia płaskiego
