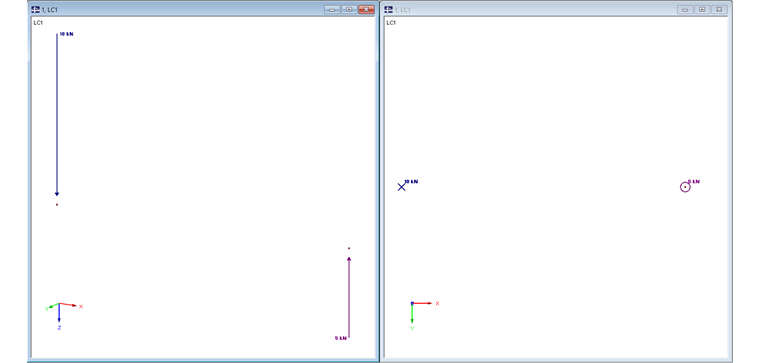

Carga concentrada
Em uma vista espacial, uma carga pontual é exibida como um vetor (uma linha com uma seta) acima do nó ou ponto de referência. O comprimento do vetor indica o respetivo tamanho e a seta mostra a direção da carga. Ao olhar na direção do eixo de carga, o símbolo de carga muda em conformidade. Quando olha para a direção da carga, o programa exibe um círculo numa circunferência e um círculo com o ponto central na direção oposta. Para especificar o tamanho da carga com exatidão, pode escrever adicionalmente um valor numérico ao lado dos símbolos espaciais e planos.

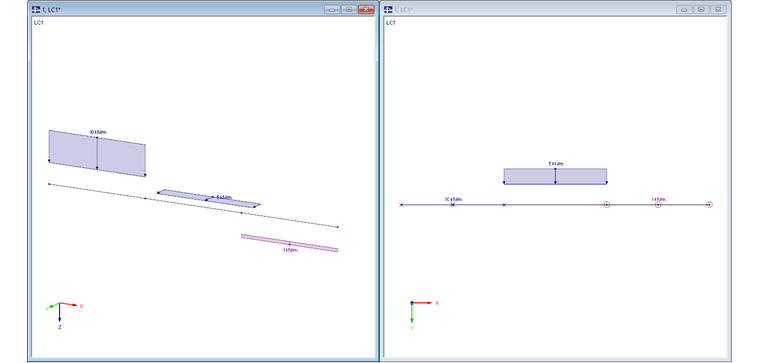

Carga em linha
Uma carga de linha é tratada de forma semelhante a uma carga concentrada. A representação espacial de uma carga em linhas ou barras é representada por uma matriz emoldurada de vetores (uma linha com uma seta) acima da linha atribuída. O comprimento do vetor indica (qualitativamente) o tamanho e a seta indica a direção da carga. O quadro com sombreamento opcional sobre os vetores de carga deve esclarecer a linha de referência. Quando olha para a direção do eixo de carga, o símbolo de carga é alterado de acordo. Olhando na direção da carga, o programa exibe um círculo cruzado para todos os vetores de carga e um círculo com o ponto central na direção oposta. Para especificar o tamanho da carga com exatidão, pode escrever adicionalmente um valor numérico ao lado do símbolo de carga combinada.

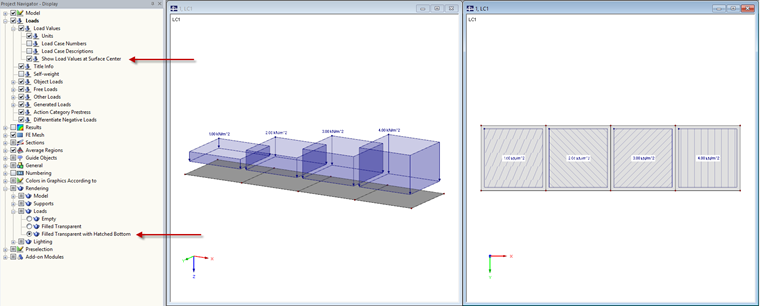

Carga plana
A representação espacial das cargas de superfície é um desenvolvimento adicional do carregamento de linha. Na representação espacial, é exibido um vetor de vetores enquadrado acima das linhas de fronteira da carga. O comprimento do vetor indica (qualitativamente) o tamanho e a seta indica a direção da carga. O pórtico com sombreamento opcional sobre os vetores de carga deve mostrar a borda externa da carga de superfície. Isto resulta numa representação em blocos do carregamento na soma. Ao olhar na direção da carga, os vetores rotativos não são convertidos em um círculo cruzado ou pontilhado, mas o polígono de linha é exibido em torno da seta com sombreamento ou hachura opcional. O preenchimento está definido de maneira que cada tamanho de carga utilize um tipo de preenchimento individual. Para especificar o tamanho da carga com exatidão, pode escrever adicionalmente o valor numérico na borda ou no meio do símbolo de carga.
