Дополнительное моделирование прогона под существующим перекрытием

Советы и рекомендации

Когда вы дополнительно выполняете моделирование балки под существующим перекрытием, то прежде всего возникает вопрос, какие усилия будут переданы между прогоном и перекрытием и возникнет ли в данном случае совместная работа элементов. В таком случае перекрытие должно опираться на балку без какого-либо соединения.

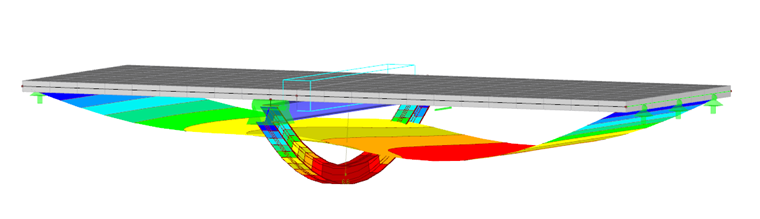

Соответственно, только вертикальные сжимающие усилия передаются от прогона к перекрытию (рисунок 01).

Pисунок 01 - Перекрытие с прогоном

Так как соединение отсутствует, то мы не можем применить тип стержня «ребро», необходимо задать для прогона тип стержня «балка».

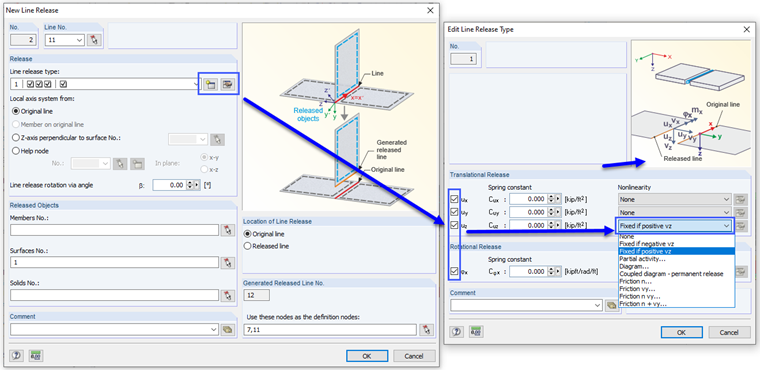

Для выполнения условия, при котором в направлении Z должны быть переданы только сжимающие силы, применим функцию «высвобождение линии». В этом случае необходимо активировать, т.е. высвободить, все силы и моменты в диалоговом окне «новый тип высвобождения линии». Кроме того, для uz должна быть задана нелинейность «фиксированный при положительной vz» (рисунок 02).

Pисунок 02 - Изменить тип высвобождения линии

В качестве линии, подлежащей высвобождению, следует выбрать линию стержня на соответствующей поверхности, а соответствующую поверхность в качестве высвобожденного объекта.

Ключевые слова

Высвобождение линии Дополнительно Прогон Сдвиговое соединение Совместная работа элементов Контакт
