Modélisation a posteriori d'une retombée de poutre sous un plafond

Trucs & Astuces

Lors de la modélisation a posteriori d'une poutre sous un plafond, il faut d'abord déterminer quelles forces doivent être transférées entre la retombée de poutre et le plafond et si on doit obtenir un effet d'adhérence. Dans ce cas, le plafond doit reposer sur la retombée de poutre sans élément de fixation quelconque.

Ainsi, seules les forces de compression verticales sont transférées de la retombée de sol vers le plafond (Figure 01).

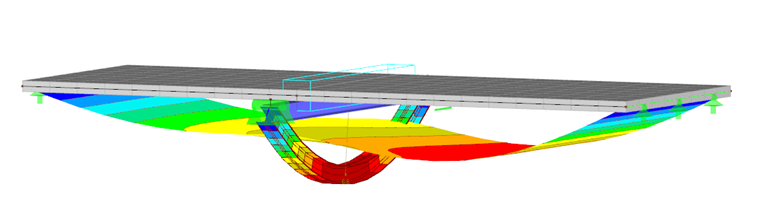

Figure 01 - Plancher avec retombée de poutre

Le type de barre « Nervure » ne pouvait pas être utilisé en raison de l'absence d'élément de fixation, le type de barre « Poutre » doit donc être attribué à la retombée de poutre.

La fonctionnalité « Libération linéique » permet de définir la condition selon laquelle seules les forces de compression doivent être transférées dans la direction Z. Dans ce cas, tous les efforts et moments doivent être activés (c'est-à-dire libérés) dans la boîte de dialogue « Nouveau type de libération linéique ». De plus, la non-linéarité « Encastré si vz positif » doit être définie pour uz (voir Figure 02).

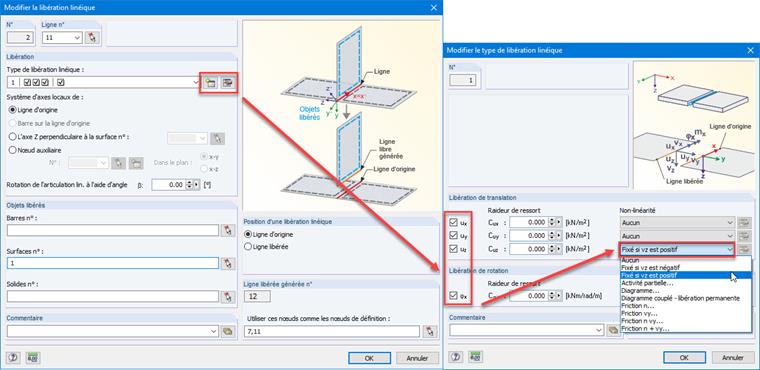

Figure 02 - Modification du type de libération linéique

Sélectionnez la ligne de la barre à l'intérieur de la surface correspondante comme ligne à libérer et la surface correspondante comme objet à libérer.

Mots-Clés

Libération linéique Ultérieur Retombée de poutre Couplage de cisaillement Fixation Contact
