Dodatečné vymodelování průvlaku pod stávajícím stropem

Tipy & triky

Při dodatečném modelování nosníku pod stávajícím stropem vyvstává jako první otázka, jaké síly se mají přenášet mezi průvlakem a stropem a zda tu má vzniknout spřažení. V našem případě má strop ležet bez jakéhokoli spřažení na průvlaku.

Z průvlaku se tak do stropu přenášejí pouze svislé tlakové síly (obr. 01).

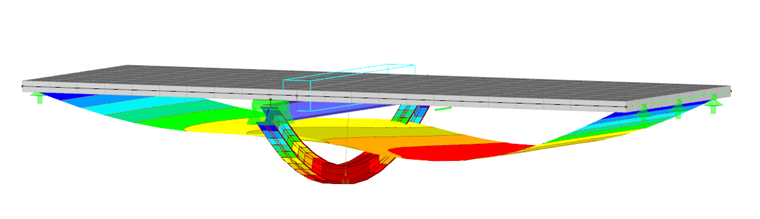

Obr. 01 - Strop s průvlakem

Vzhledem k tomu, že chybí spřažení, nepřichází v úvahu prut typu „Žebro“. Průvlaku přiřadíme typ prutu „Nosník“.

Podmínku, aby se přenášely pouze tlakové síly ve směru Z, nám pomůže splnit funkce „Liniové uvolnění“. V tomto případě je třeba v dialogu „Nový typ liniového uvolnění“ zaškrnout, tj. uvolnit veškeré síly a momenty. Dále musíme pro uz nastavit nelinearitu „Pevný, je-li vz kladné“ (obr. 02).

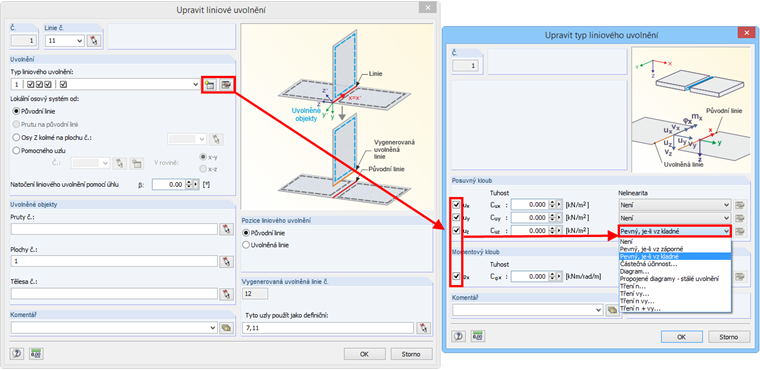

Obr. 02 - Úprava typu liniového uvolnění

Linii prutu v dané ploše bychom měli vybrat jako linii, která se má uvolnit, a odpovídající plochu jako uvolněný objekt.

Klíčová slova

Liniové uvolnění Dodatečné Průvlak Smykové spřažení Spřažení Kontakt
